ABB TK851V010 3BSC950262R1

Ürüne Genel Bakış

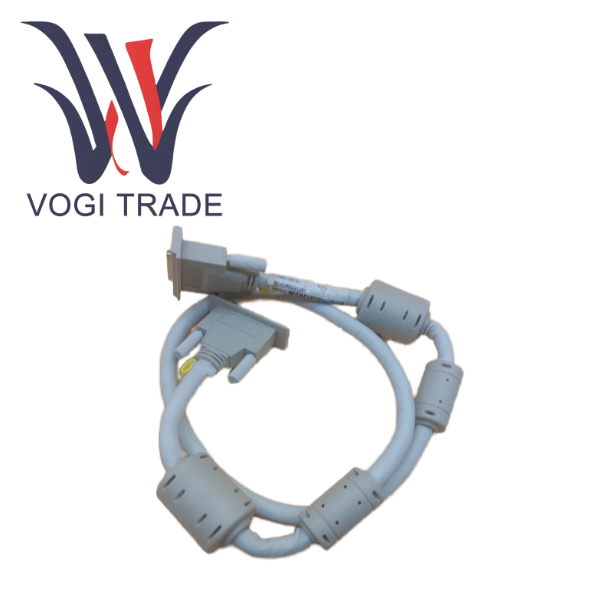

TK851V010, ABB tarafından AC 800M serisi yüksek performanslı proses kontrolörleri için özel olarak tasarlanıp üretilen, yüksek kaliteli, tak-çalıştır prefabrik bağlantı kablosudur. 3BSC950262R1'in temel işlevi, AC 800M sistemi içindeki farklı donanım bileşenleri arasında güvenilir, düşük gürültülü ve uyumlu elektrik bağlantıları kurarak fiziksel bir bağlantı görevi görmektir.

İki temel kullanım:

RCU Bağlantı Kablosu, AC 800M CPU'yu S800 I/O sisteminin iletişim omurgasını oluşturan CI854A/B RCU iletişim arayüzü modülüne bağlamak için kullanılır.

BC810 Ara Bağlantı Kablosu, BC810 temel kontrol ünitesini eşleşen G/Ç genişletme modülüne bağlamak için kullanılır.

Bu 1 metre uzunluğundaki kablo, ABB'nin prefabrik kablo ürün serisinin bir parçasıdır; bu, fabrikadan çıkmadan önce sonlandırıldığı, test edildiği ve işaretlendiği anlamına gelir; böylece en yüksek seviyede sinyal bütünlüğü ve sistem uyumluluğu sağlanır ve sahada kendi kendine üretilen kablolardan kaynaklanabilecek kalite sorunları ve mühendislik gecikmeleri önlenir.

Ürün Özellikleri ve Parametreleri

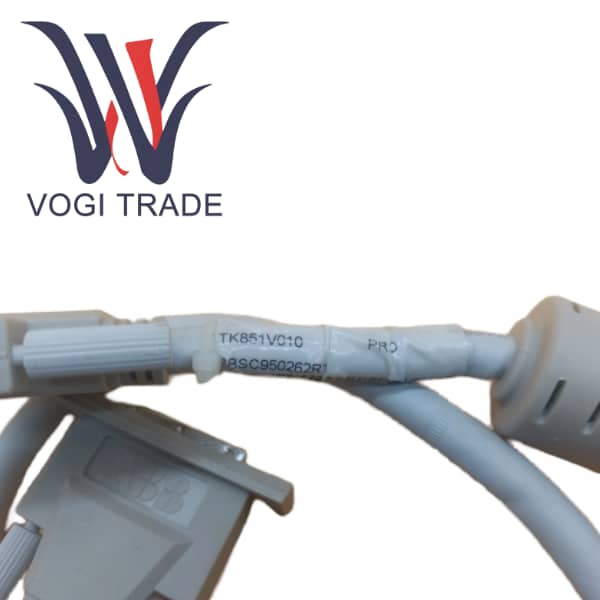

Ürün Modeli              TK851V010

ABB Malzeme Numarası    3BSC950262R1

Ürün Tipi               Prefabrik bağlantı kablosu

Kablo uzunluğu                1,0 metre

Fiziksel boyutlar

Net uzunluk          1000mm

Net genişlik         10mm

Net yükseklik        10mm

Net ağırlık         0,45kg

Menşei                İsviçre

Gümrük Tarife Numarası    85442000

Uyumluluk

RoHS     Uyumlu

WEEE    WEEE Direktifi kapsamında değildir

Ürün Fonksiyonel Özellikleri

Kritik iletişim bağlantıları için özel olarak tasarlanmıştır

RCU Link, AC 800M + S800 I/O mimarisinde uygulanır. CPU tarafından CI854 modülü aracılığıyla gönderilen RCU-Link sinyali, yüksek hızlı ve diferansiyel bir seri iletişim sinyalidir. TK851V010 kablosunun iç yapısı, sinyalin empedans özelliklerine uyum sağlayacak ve elektromanyetik paraziti en aza indirecek şekilde titizlikle tasarlanmış olup, endüstriyel gürültü ortamlarında doğru veri iletimini sağlar.

BC810 gibi kompakt kontrolörler için, BC810 ile G/Ç modülü arasındaki arka panel veriyolunun da sinyal kalitesi açısından katı gereksinimleri vardır. Orijinal fabrika prefabrik kablolarının kullanılması, tüm sistemin istikrarlı çalışmasını sağlamanın temelidir.

Tak ve çalıştır mühendisliğinin avantajları

Mühendislik risklerini ortadan kaldıran, yerinde kendi kendine üretilen kablolar, yanlış kablo seçimi, kötü sonlandırma ve uygunsuz ekranlama işlemi gibi, aralıklı sistem arızalarına yol açabilecek ve sorun gidermesi son derece zor olan riskler taşır. Orijinal fabrika ürünü olan TK851V010 %100 test edilmiş olup bu tür riskler ortadan kaldırılmıştır.

Mühendislerin kablo üretimi, test etme ve markalama için zaman harcamasına gerek yoktur. Bunları teslim alır almaz doğrudan monte edebilirler, bu da projenin devreye alma süresini önemli ölçüde kısaltır.

Yüksek kaliteli üretim

Menşei, ABB'nin üst düzey otomasyon ürünleri için sıkı kalite kontrol standartlarını temsil eden İsviçre'dir.

Endüstriyel sınıf malzeme ve konektörlerden üretilen TK851V010, kontrol kabini içindeki titreşim ve sıcaklık değişiklikleri gibi zorlu ortamlara dayanabilir.
