Ürüne Genel Bakış

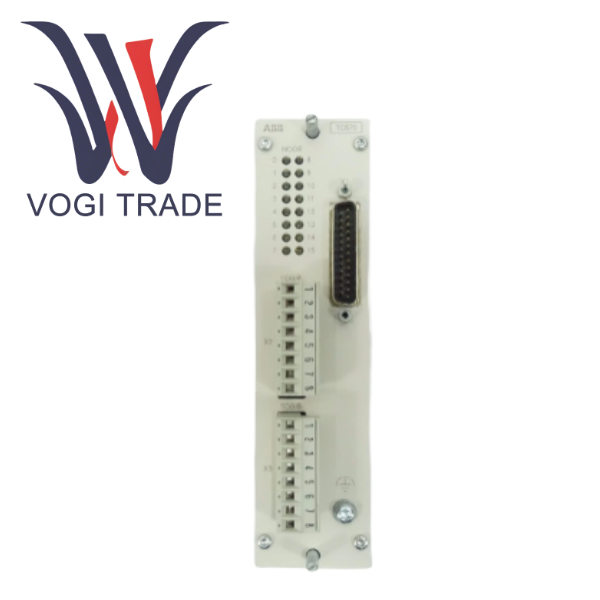

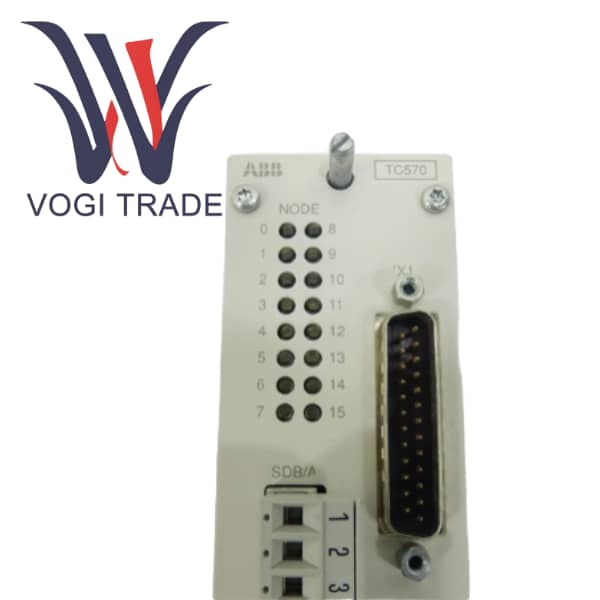

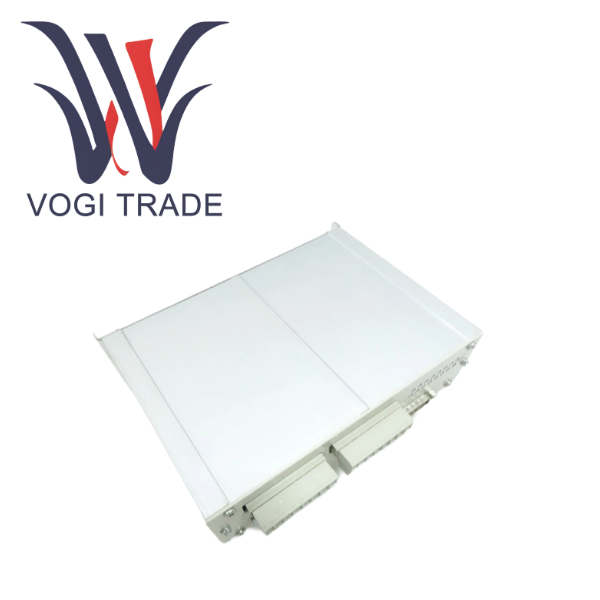

TC570, ABB Advant Master dağıtılmış proses kontrol sistemindeki önemli bir iletişim donanımı bileşenidir. 3BSE001458R1, Ana Fieldbus Bağlantı Ünitesi olarak tanımlanır. Temel işlevi, Advant Controller 410/450 serisi kontrolörler ile Advant Fieldbus ağı arasında fiziksel arayüz ve protokol ağ geçidi olarak hizmet etmektir.

Advant Master'ın sistem mimarisinde, kontrolör çekirdek kontrol mantığını yürütmekten sorumludur ve çok sayıda saha I/O cihazı, özel bir yüksek hızlı seri veri yolu olan Advant Fieldbus aracılığıyla bağlanır. TC570 modülü kontrolörün rafının içine takılıdır. Bir uç, arka panel veriyolu aracılığıyla kontrol cihazının CPU'su ile iletişim kurarken, diğer uç AFB veriyolundan çıkar ve uzak G/Ç istasyonuna bağlanır. TC570'in tüm Advant Master I/O sisteminin iletişim merkezi olduğu söylenebilir. Bu olmadan kontrolör herhangi bir saha cihazıyla veri alışverişinde bulunamaz.

Avantaj ve Dezavantajların Karşılaştırılması

Avantajları

Yerel sistemin nihai güvenilirliği onlarca yıldır sahada doğrulanmıştır. TC570 ve AFB veri yolu, Advant Master sisteminde olağanüstü stabilite ve parazit önleme yeteneği sergilemiştir ve kritik altyapının uzun vadeli çalışmasını destekleyen kahramanlardır.

Deterministik iletişimin jeton halkası mekanizması, veri aktarımının determinizmini ve öngörülebilirliğini sağlayarak kapalı döngü kontrol uygulamaları için oldukça uygun hale getirir.

Olgun bir ekosistem, eksiksiz bir mühendislik araç zincirine, zengin belgelere ve deneyimli bakım personeline sahiptir.

Dezavantaj

Teknik platform güncel değil. Advant Master Klasik bir platformdur. ABB artık fonksiyonlarını yükseltmiyor ve esas olarak bakım ve destek sağlıyor. Yeni projelerin artık bu platformu tercih etmemesi gerekiyor.

Güçlü ayrıcalıklı ancak zayıf açıklıklı AFB, ABB'nin tescilli protokolüdür ve PROFIBUS, PROFINET, EtherNet/IP ve OPC UA gibi modern açık standartlarla uyumsuzdur, bu da 3BSE001458R1'in üçüncü taraf sistemler veya cihazlarla entegrasyonunu zorlaştırır.

Yedek parçaların maliyeti ve bulunabilirliği. Zamanla TC570 gibi eski ürünlerin yedek parçalarının maliyeti artabilir ve gelecekte üretimin durdurulması riski ortaya çıkabilir.

Mühendislik araçlarının güncel olmaması ve onlarla birlikte gelen mühendislik yazılımının eski işletim sistemlerinde çalışması, 3BSE001458R1'in modern BT ortamlarıyla entegrasyonunu zorlaştırmaktadır.

Ürün Güncellemeleri ve Teknolojik Geliştirme

TC570, ABB'nin birinci nesil tamamen dağıtılmış DCS çağındaki iletişim teknolojisini temsil eder:

Merkezileştirilmişten dağıtılmışa. TC570'in ortaya çıkmasından önce G/Ç çoğunlukla merkezileştirilmişti. TC570 ve AFB veri yollarının piyasaya sürülmesi, G/Ç'nin gerçek dağıtılmış dağıtımını mümkün kıldı ve DCS geliştirme tarihinde önemli bir dönüm noktasına işaret etti.

Tescilliden açık ve daha sonra entegreye. ABB'nin sonraki AC 800M + S800 platformunun temel iletişimi tescilli kalsa da, kontrolörü standart bir Ethernet arayüzünü entegre ediyor ve OPC gibi açık protokolleri destekleyerek daha yüksek seviyeli sistemlerle iyi bir entegrasyon sağlıyor. En yeni 800xA sistemi, BT ve OT'yi derinlemesine entegre etmiştir.

Endüstriyel iletişimin geleceği TSN üzerinden OPC UA'dır. TSN, standart Ethernet üzerinden deterministik iletişim sağlayabilir ve sonunda çeşitli özel fieldbus'ların yerini alması beklenmektedir. TC570'in temsil ettiği teknik rota tarihi misyonunu yerine getirmiştir.
