ABB TB511-ETH 1SAP111100R027

Marka: ABB
Açıklama: G/Ç Terminal Ünitesi
Durum: Yepyeni
Sertifika: COO TEST RAPORU GARANTİ MEKTUBU
Garanti: 1 yıl
Envanter Adeti: 4
Ödeme Süresi: T/T
Nakliye Limanı: Xiamen

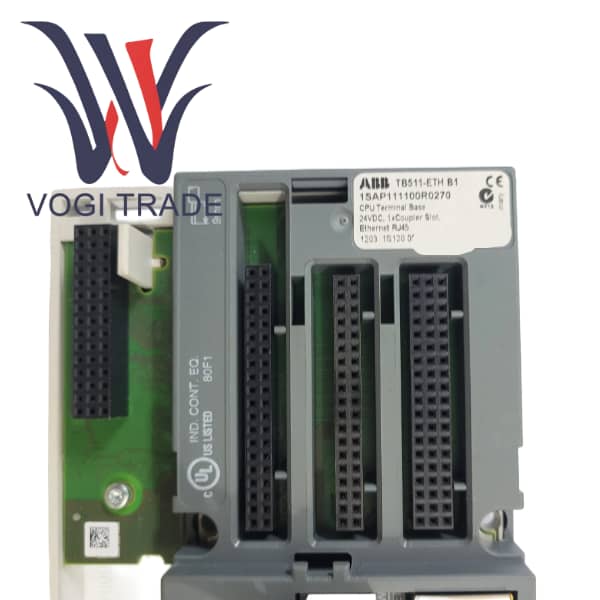

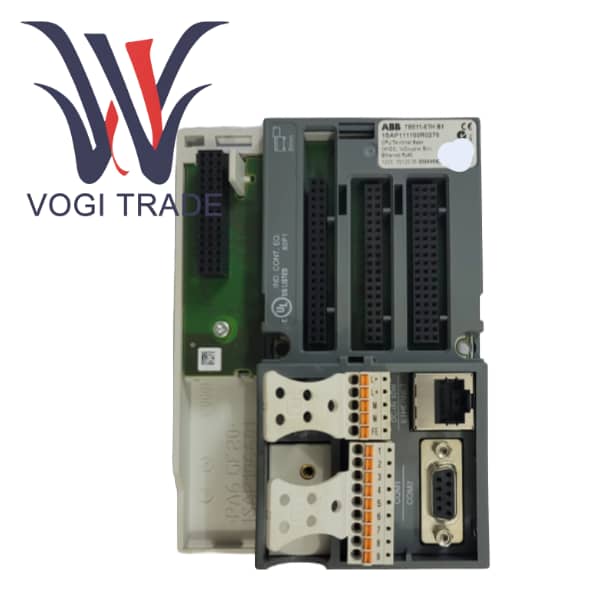

ABB TB511-ETH 1SAP111100R0270, ABB AC 500 serisi programlanabilir mantık kontrolörleri için Ethernet arayüzüne sahip bir terminal tabanıdır.

Talep Gönder

Ürün Açıklaması

imalat	ABB
Model Numarası	TB511-ETH
Sipariş Numarası	1SAP111100R027
Katalog	S500 G/Ç
Menşei ülke	İsviçre
HS KODU	8538900000

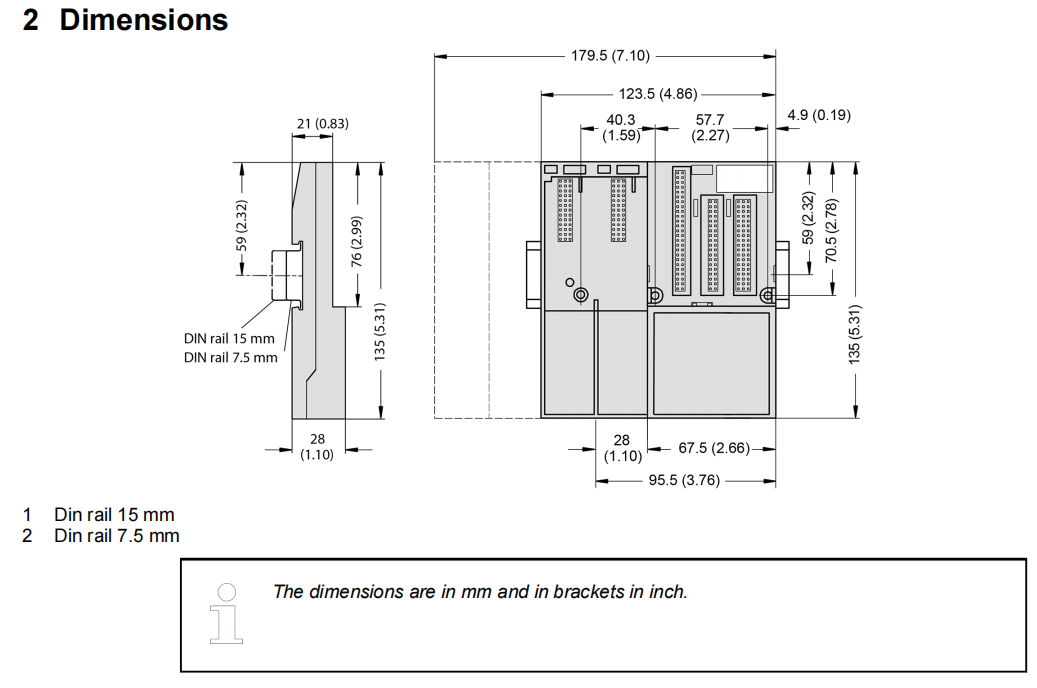

Boyut	1484 cm
Ağırlık	0,2 kg

Ürüne Genel Bakış

TB511-ETH, ABB tarafından AC 500 serisi modüler PLC için tasarlanan kompakt, entegre bir terminal tabanıdır. 1SAP111100R0270 yalnızca CPU işlemci modülü ve iletişim modülü için fiziksel bir kurulum platformu olmakla kalmaz, aynı zamanda yerel G/Ç veriyolu, güç dağıtımı, iletişim arayüzü ve temel Ethernet bağlantı işlevlerini de entegre eder.

Bu taban, genellikle ayrı olarak yapılandırılması gereken Ethernet iletişim portlarını doğrudan tabana entegre eden "entegre" bir tasarımı benimser. Kullanıcıların yalnızca AC 500 CPU modülünü tek işlemci yuvasına takmaları ve RJ45 Ethernet arayüzüne sahip eksiksiz bir PLC istasyonunu hemen elde etmek için gerektiğinde iletişim yuvasına ek iletişim modülleri kurup kurmayacağını seçmeleri gerekir. Bu yerleşik Ethernet arayüzü standart TCP/IP protokolünü destekler ve PLC programlamayı, HMI/SCADA iletişimini, Web sunucusu erişimini ve PLC'den PLC'ye veri alışverişini uygulamak için kullanılır. TB511-ETH, küçük ve orta ölçekli otomasyon uygulamaları oluşturmak veya dağıtılmış bir G/Ç ana istasyonu olarak hizmet vermek için ideal bir başlangıç noktasıdır.

Benzer ürünlerin karşılaştırılması

Karşılaştırma boyutu	TB511-ETH	TB521-ETH	TB523-2ETH	TB541
İşlemci yuvası	1	1	1	1
İletişim yuvası	1	2	2	4
Entegre Ethernet	1 (RJ45)	0	2	0
Maksimum akım tüketimi	0,35 bir	0,4 bir	0,4 bir	0,6 bir
Ana avantajlar	Ağ bağlantı noktalarına sahip en kompakt ve en düşük maliyetli çözüm	Dengeli iletişim genişletme yeteneği	Çift ağ bağlantı noktası yedekli/ayrık ağ	Üstün iletişim genişletme kapasitesi
Tipik uygulamalar	Küçük tek makineler, OEM ekipmanı, basit proses kontrolü	1-2 ek iletişim türü gerektiren orta ölçekli uygulamalar	Ağ yedekliliği veya BT/OT ayrımı gerektiren kritik uygulamalar	Büyük ve karmaşık sistemler, ağ geçidi uygulamaları

Dikkat edilmesi gereken önemli noktalar

Güç kaynağı özellikleri, harici 24V DC güç kaynağının kapasitesinin yeterli olmasını sağlar. Yalnızca TB511-ETH'nin 0,35A gereksinimini karşılaması değil, aynı zamanda CPU'nun ve tüm I/O modüllerinin toplam akım tüketimini de belirli bir marjla hesaba katması gerekir.

Elektromanyetik uyumluluk ve çalışma güvenliğini sağlamak için PLC istasyonunun tamamı iyi bir koruyucu topraklamaya bağlanmalıdır.

TB511-ETH tüm AC 500 cpu'larla uyumlu olmasına rağmen lütfen seçilen CPU'nun donanım yazılımı sürümünün mühendislik yazılımınızla uyumlu olduğundan emin olun.

İlk kez kullanırken, Ethernet üzerinden sonraki programlamayı ve iletişimi kolaylaştırmak için dahili Ethernet portunun IP adresini seri port (COM1) aracılığıyla veya ABB'nin IP konfigürasyon aracını kullanarak ayarlamanız gerekir.
