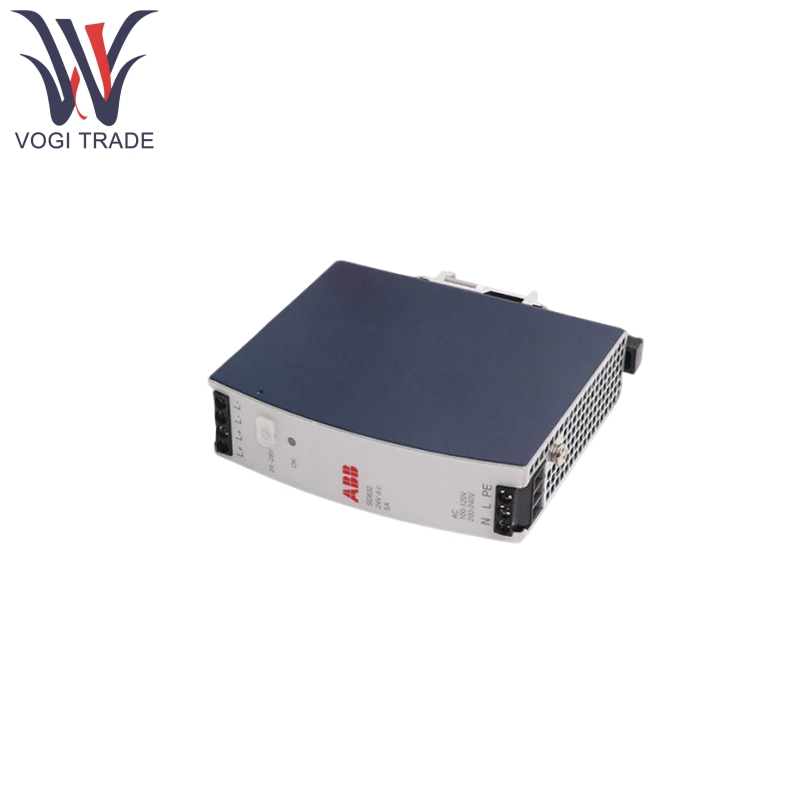

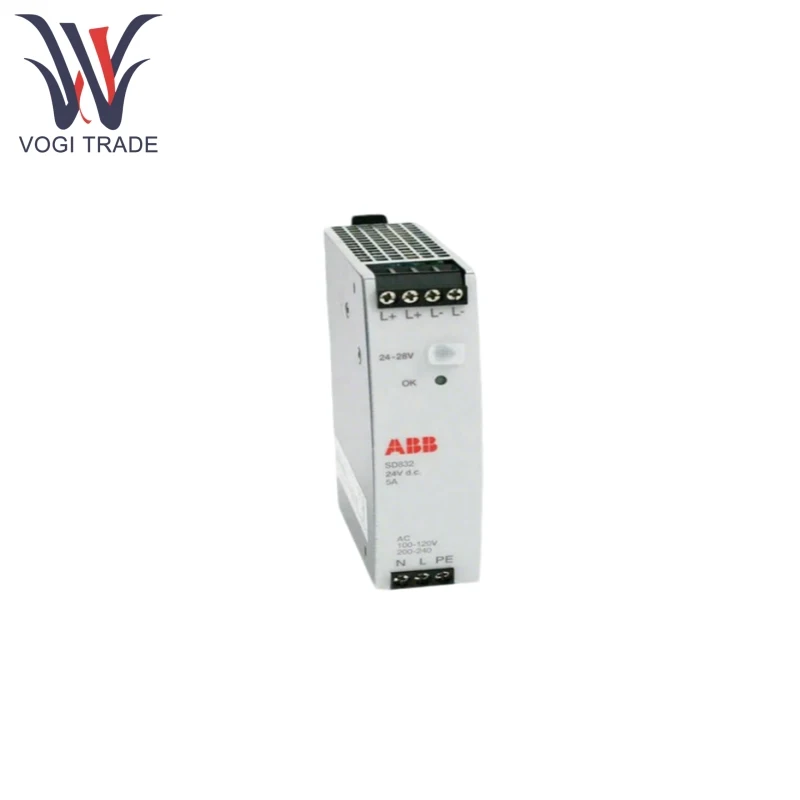

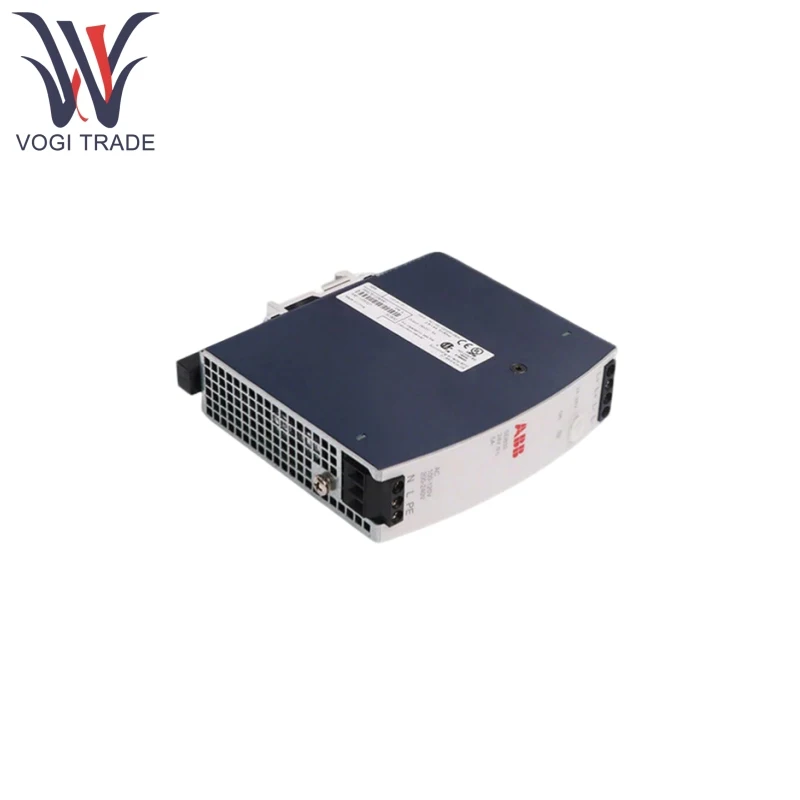

Marka: ABBAçıklama: Güç Oylama BirimiDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB SS832 3BSC610068R1, iki güç kaynağı biriminin çıkışlarını bağlamak için bir kontrol ünitesi olarak kullanılır. Çekirdek işlevler, yedek güç kaynağı birimlerinin ayrılması, besleme voltajının izlenmesi, izleme sinyallerinin üretilmesi ve bunların güç kullanan ekipmana aktarılması yer alır. Ayrıca, yolculuk seviyesi fabrika önceden ayarlanmıştır ve saha ayarlaması gerektirmez.
| Üretmek |
Abb |
| Model numarası |
SS832 |
| Sipariş numarası |
3BSC610068R1 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8504409999 |
| Boyut |
14*12*4cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
ABB SS832 3BSC610068R1 DIN Ray montajını destekler ve saha dağıtımını basitleştirir.
ABB SS832 3BSC610068R1, şebeke TN ağına bağlı aşırı gerilim kategorisi III için koruyucu bir toprak PE bağlantısına sahip bir sınıf I cihazıdır. İkincil ve birincil devreler koruyucu bir şekilde ayrılır ve SELV (güvenli ekstra düşük voltaj) ve PELV (korunan ekstra düşük voltaj) uygulamaları ile uyumludur.
ABB SS832 3BSC610068R1, güvenli ekipman çalışması için aşırı akım korumasına (akım sınırlayıcı) ve aşırı gerilim korumasına (OVP) sahiptir.
Yeşil LED, çıkış voltajının normal olduğuna dair görsel bir gösterge sağlar, bir voltaj durumu sinyali oluşturan bir izleme rölesi ile donatılmıştır (“OK konektörü” ile iletilir).
Prensibi kullanarak ürün
ABB SS832 3BSC610068R1 Girişi, yedek güç kaynağının fiziksel ayrılmasını gerçekleştirmek için iki güç kaynağı biriminin çıktılarına bağlanır.
Giriş voltaj durumunu gerçek zamanlı olarak izler ve iç mantık yoluyla güç kaynağının normal olup olmadığını belirler.
Voltaj normalse, ön uçtaki yeşil LED yanar ve voltajsız kontak kapanır ve “OK konnektörüne” normal bir sinyal iletir.
Güç kaynağı anormal olduğunda, önceden ayarlanmış yolculuk korumasını (fabrika önceden ayarlanmış eşik) tetikler ve arka uç güç ekipmanının güvenliğini sağlamak için durumu izleme rölesinden geri besler.
Ürün parametresi
Aşağıdaki ayrıntı ABB SS832 3BSC610068R1 Oylama Birimi içindir.
| Kategori |
Ayrıntılı parametreler |
| Tip |
Seçmen |
| Nominal Çıktı Akımı |
10 A (paralel işlemde 20 A) |
| Nominal giriş gücü |
2 × 10 A |
| Şebeke/giriş voltajı, nominal |
2 × 24 V D.C. |
| Isı dağılımı |
18 W |
| Maks. akım |
0.85 tip. |
| Maksimum çıkış akımı (aşırı yük) |
25 a |
| Maksimum ortam sıcaklığı |
55 ° C |
| İkincil: Kısa Devre |
Maksimum 25 a rms |
| Denetim rölesi |
Evet |
