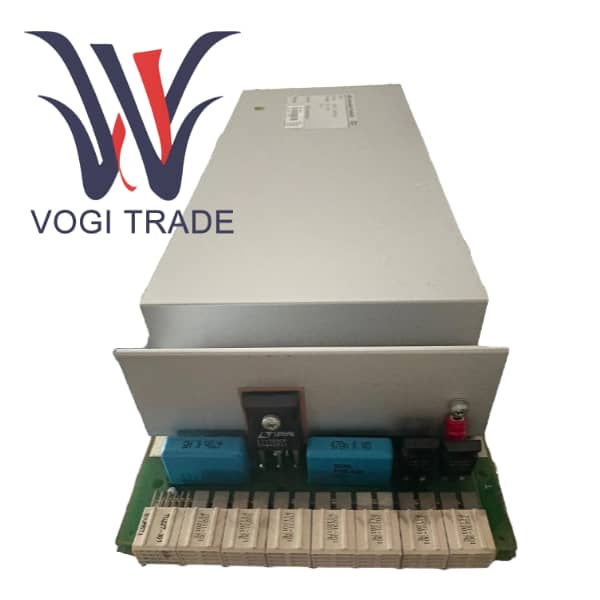

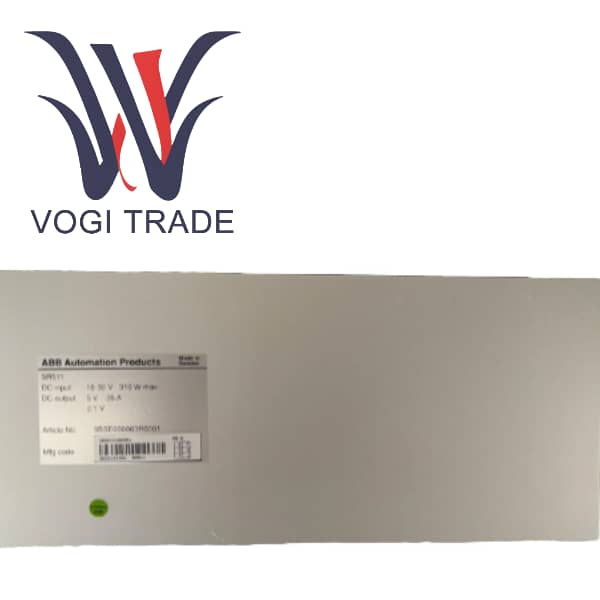

ABB SR511 3BSE000863R1

Ürüne Genel Bakış

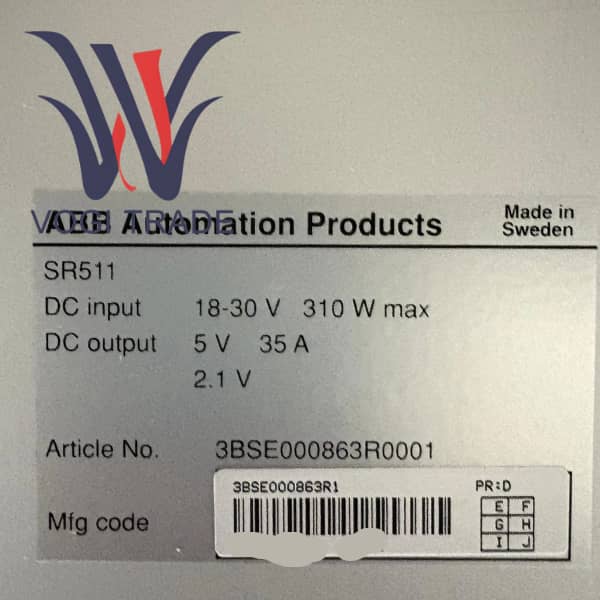

SR511, ABB Advant Master dağıtılmış proses kontrol sistemindeki hassas bir güç yönetimi bileşenidir. 3BSE000863R1, "Regülatör 24V/5V" olarak tanımlanır. Temel işlevi, güç kalitesi açısından son derece yüksek gereksinimleri olan Advant Master sistemi içindeki dijital mantık devrelerini beslemek için sistem tarafından sağlanan +24V DC ana güç kaynağını +5V DC voltajına dönüştürmek ve stabilize etmektir.

Karmaşık elektronik sistemlerde, farklı devre türlerinin güç kaynakları için tamamen farklı gereksinimleri vardır. Yüksek güçlü G/Ç modülleri ve röleler doğrudan +24V kullanabilir, ancak denetleyicinin "beynini" oluşturan mikroişlemciler ve dijital çipler çok saf, düşük dalgalı ve son derece kararlı bir +5V güç kaynağı gerektirir. SR511 tam olarak bu "ikincil güç kaynağı" veya "yerleşik güç kaynağı" rolünü oynar. 3BSE000863R1 tipik olarak denetleyici rafına bağımsız bir modül olarak kurulur, bağımsız güç ünitesinden veya rafın arka panelinden +24V giriş alır ve dahili Doğrusal Düzenleme veya Anahtarlama Düzenleme devresinden geçer. Çekirdek kontrol mantığının, ana güç kaynağındaki dalgalanmalardan veya yükteki değişikliklerden etkilenmeden, son derece kararlı bir elektrik ortamında çalışabilmesini sağlamak için yüksek kaliteli +5V güç kaynağı çıkışı yapın.

Ürün Fonksiyonel Özellikleri

Yüksek hassasiyetli voltaj dönüşümü ve voltaj stabilizasyonu

Dalgalanma bastırma. Ana güç kaynağı (+24V), iletim sırasında gürültüye ve dalgalanmaya neden olabilir. SR511'in içindeki voltaj dengeleme devresi, bu parazitleri etkili bir şekilde filtreleyebilir ve yüksek hızlı dijital devrelerin kararlı çalışması için çok önemli olan son derece düzgün ve saf +5V DC akım çıkışı sağlayabilir.

Yük düzenleme oranı. Aşağı yöndeki dijital devrenin yük akımı nasıl değişirse değişsin, SR511 +5V çıkış voltajını son derece küçük bir tolerans aralığında tutabilir ve mantık seviyesinin doğruluğunu garanti eder.

Koruma ve izolasyon

Aşırı akım/kısa devre koruması. Aşağı akım devresinde bir kısa devre veya aşırı yük meydana gelirse, SR511'in aşırı akım nedeniyle kendisine ve pahalı aşağı akım kontrol modülüne zarar vermesini önlemek için çıkış akımını sınırlayabilen veya çıkışı kesebilen dahili bir koruma mekanizması bulunmalıdır.

Sistem düzeyinde entegrasyon ve güvenilirlik

AC 400 için özel olarak tasarlanmıştır. Fiziksel boyutları ve konektörleri Advant Master rafı için özel olarak tasarlanmış olup mükemmel mekanik ve elektriksel uyumluluk sağlar.

Uygulanabilir Endüstri Kapsamı

SR511'in uygulama senaryoları tamamen ait olduğu Advant Master sistemi tarafından belirlenmektedir. 3BSE000863R1, bu klasik DCS'yi kullanan ve çekirdek denetleyicisinin kararlılığı açısından son derece yüksek gereksinimlere sahip olan tüm endüstrilere hizmet eder.

Enerji ve elektrik. Nükleer santrallerin ve büyük termik santrallerin ana kontrol odalarında, güç kaynağı sorunlarından kaynaklanan herhangi bir kontrolör arızası kabul edilemez.

Petrol, doğal gaz ve kimya endüstrisi. Petrol rafinerisinin ana tesisleri olan büyük ölçekli etilen kırma ünitesinin 7x24 saat sürekli çalışması gerekiyor.

Madencilik ve Metalurji. Entegre çelik işletmelerindeki yüksek fırınların, konvertörlerin ve sıcak haddeleme üretim hatlarının kapanma kayıpları çok büyük.

Halen ABB Advant Master/AC 400 DCS sistemini çalıştıran herhangi bir fabrika için SR511, kontrol ünitesi rafında vazgeçilmez bir "kalp pili"dir.

Veri Sayfası İndirme
