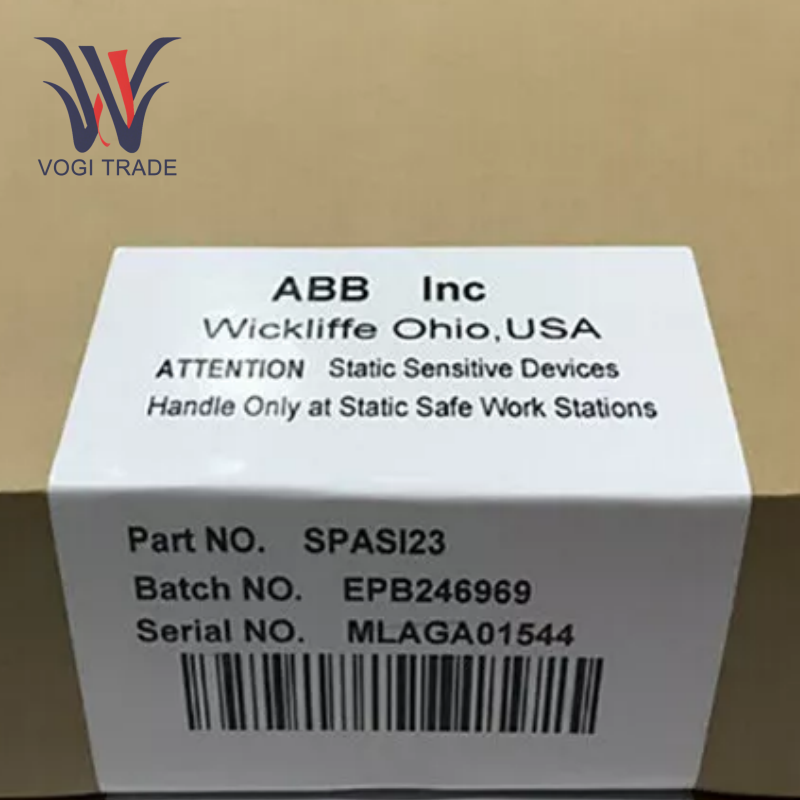

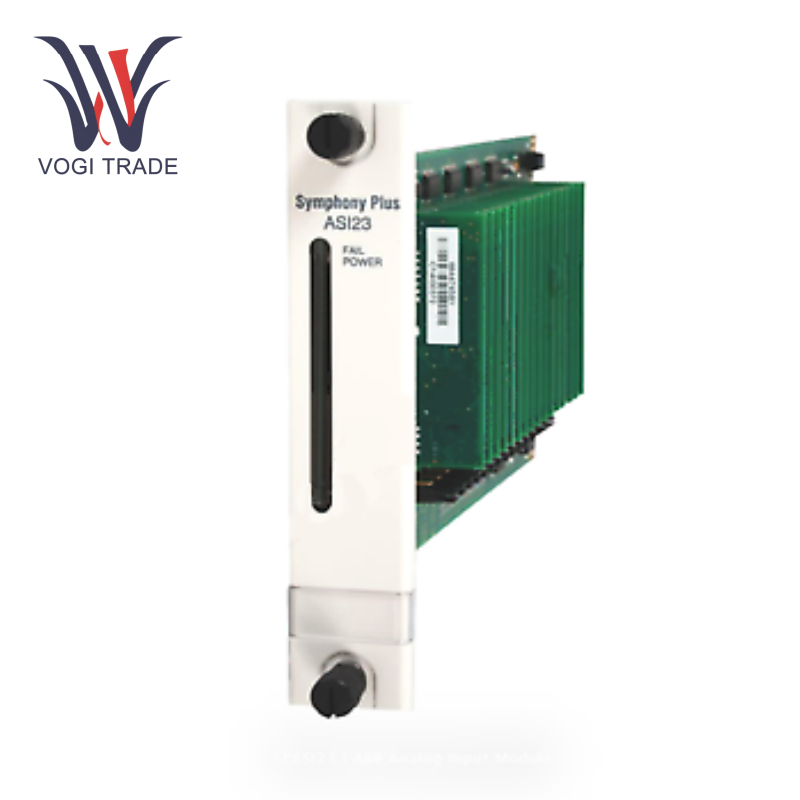

ABB spasi23

Teknik parametreler

Giriş kanallarının sayısı: 16 kanal

Giriş Akımı: (4-20mA)

Voltaj: (0-10V, ± 2.5V, 1-5V)

Çözünürlük: 16 bit yüksek hassasiyetli ADC

İletişim Arayüzü: RS-485, MODBUS RTU protokolünü destekler ve Profibus ve diğer protokollere genişletilebilir

İzolasyon tasarımı: Kanallar arasında elektriksel izolasyon, 1500V AC/DC'ye kadar olan etkileşim önleme yeteneği

Çalışma sıcaklığı: -20 ° C ~ 55 ° C

Koruma Seviyesi: IP20

Kurulum yöntemi: DIN Ray kurulumu

Kullanım İlkesi

Sinyal edinme ve dönüşüm: ABB SPASI23, 16 giriş kanalından sensör (4-20mA akımı veya 0-10V voltaj gibi) tarafından analog sinyal çıkışını alır ve sürekli değişen analog miktarı dijital sinyale dönüştürmek için yüksek hassasiyetli bir ADC (analogdan dijital dönüştürücü) kullanır.

Sinyal Koşullandırma: Gürültü parazitini ortadan kaldırmak ve sinyal stabilitesini artırmak için yerleşik sinyal amplifikasyonu, filtreleme ve doğrusallaştırma işleme fonksiyonları.

Veri iletimi: ABB SPASI23, RS-485 veri yolu veya MODBUS aracılığıyla verileri iletir.

Artıklık ve genişleme: Çok modüllü basamaklamayı destekler, modülleri adres koduna göre ayırır ve sinyal edinme kanallarının sayısını genişletir.

İşlevsel özellikler

Yüksek hassasiyet ve stabilite: ABB SPASI23, ölçüm doğruluğunu (±% 0.1 tipik değer) sağlamak için 16 bit ADC ve izolasyon teknolojisini kullanır.

Anti-Hız Arası Tasarım: (Filtre devresi gibi) karmaşık elektromanyetik ortamlara sahip endüstriyel senaryolar için uygundur.

Esnek yapılandırma ve ölçeklenebilirlik: ABB SPASI23, birden fazla sinyal türü girişini destekler ve farklı sensör gereksinimlerine uyum sağlamak için yazılım yoluyla giriş aralığı, kazanç ve diğer parametreleri yapılandırabilir.
