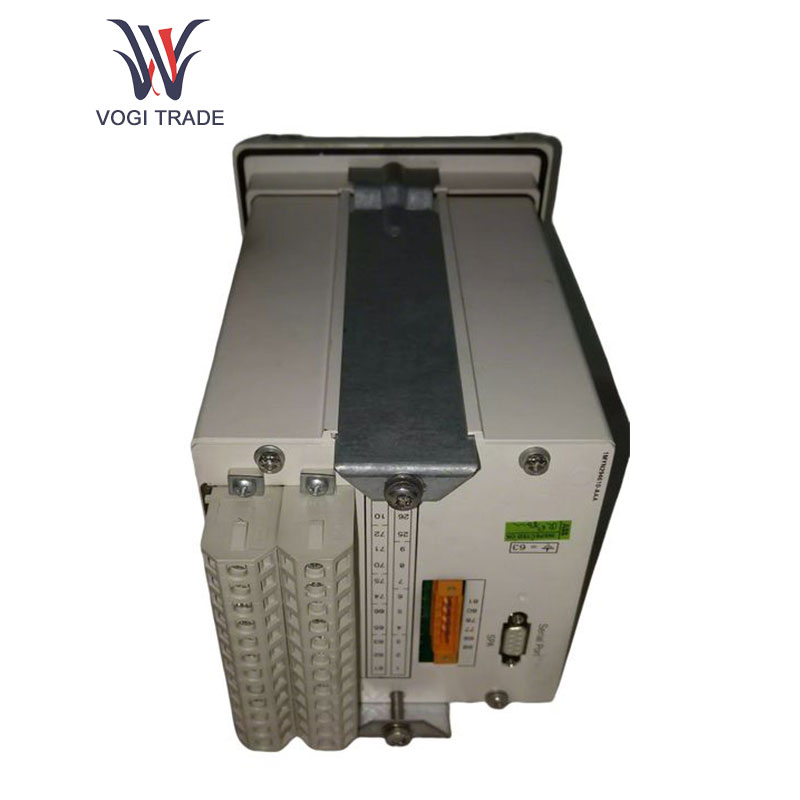

ABB SPAJ140C-CA

Detaylar

1. Kullanım parametreleri

Güç kaynağı: Bu cihazın güç kaynağı devresi, belirli bir aralıktaki dalgalanmalara uyum sağlayabilen ve belirli güç kaynağı koşulları altında kararlı çalışmayı garanti edebilen AC 220V güç kaynağını kullanır.

Akım parametreleri: Akım 5A'dır ve sıfır dizi akımı, farklı güç sistemlerinin koruma gereksinimlerini karşılayabilen, akım değişikliklerini doğru bir şekilde algılayıp yanıtlayabilen ve güç için etkili koruma sağlayabilen belirli modele göre 1A veya 5A olabilir. teçhizat.

Giriş voltajı: ABB SPAJ140C-CA, AC220V güç girişine ek olarak, aşırı akım ve toprak arıza korumasını değerlendirmek üzere daha fazla bilgi elde etmek amacıyla güç sistemlerinde voltaj izleme amacıyla kullanılan 100 V giriş voltajına sahip bir ölçüm girişine de sahiptir.

2. Ürün işlevi

Aşırı akım koruma fonksiyonu: Aşırı akım/düşük akım koruması, IDMT sabit veya ters zaman minimum zaman ayarı gibi üç fazlı düşük ayarlı faz aşırı akım cihazı veya üç fazlı yüksek ayarlı faz aşırı akım cihazı anlık veya sabit karakteristik ayarıyla donatılmıştır. Faz akımı ayarlanan başlangıç ​​akımını aştığında, aşırı akım koruma cihazı önceden ayarlanmış belirli bir süreden sonra bir başlatma sinyali gönderir ve ayarlanan eylem süresine veya hesaplanan eylem süresine göre harekete geçerek güç ekipmanını büyük akımdan kaynaklanan hasarlardan etkili bir şekilde korur.

Toprak arızası koruma fonksiyonu: ABB SPAJ140C-CA, sabit zamanlı veya ters zaman özelliklerine sahip düşük seviyeli bir toprak arıza cihazı ve anlık veya sabit zamanlı eylem fonksiyonuna sahip yüksek seviyeli bir toprak arıza cihazı ile donatılmıştır. Arıza akımı seçilen başlatma akımını aştığında toprak arıza cihazı çalışır ve topraklama moduna, direnç topraklamasına veya empedans topraklamasına göre radyal besleyiciyi kısa devreden ve toprak arızasından korumak için bir sinyal gönderir.

Dahili devre kesici arıza koruması: Devre kesici arızalandığında, SPAJ140C-CA hızlı bir şekilde tespit edebilir, sinyal üretebilir ve arızanın kapsamının genişlemesini önlemek için olası koruma önlemlerini alabilir, böylece güç sisteminin güvenilirliğini artırabilir.

Röle çıkışı: SPAJ140C-CA, sinyal kontrolü için iki adet ağır hizmet tipi röle ve 4 adet röle çıkışı ile donatılmıştır. Çıkış rölesi matrisi, koruma mantığının başlatma veya açma sinyalini gerekli çıkış rölelerine yönlendirerek devre kesicinin veya diğer ekipmanın kontrol ve sinyal çıkışını yürütür.

Gösterge ve iletişim fonksiyonları: SPAJ140C-CA, lokal ekran ve ön panel butonları veya seri arayüz ve üst sistem fiber optik bus üzerinden set değerlerini okuma ve yazma fonksiyonuna sahiptir. Ayrıca ölçülen büyüklükleri, set değerlerini ve arıza sırasında kaydedilen verileri veya parametre ayarlarını, izleme ve teşhis işlemlerini kullanıcıya kolaylık olarak gösterebilmektedir.

Kendi kendini izleme: Şu anda SPAJ140C-CA, ekipmanın iyi çalışır durumda olduğunu belirlemek için elektronik ekipmanının ve mikroçiplerin çalışmasını otomatik olarak izleyebilmektedir. Bir arıza oluştuğunda dinamik olarak bildirimde bulunarak sistemin çalışmasını daha verimli ve güvenilir hale getirir.

3. Uygulama kapsamı.

Güç sistemi koruması: ABB SPAJ140C-CA, güç ekipmanını aşırı akım ve topraklama hatalarından korumak, güç sisteminin güvenli ve istikrarlı çalışmasını sağlamak ve arızalardan kaynaklanan elektrik kesintilerini veya ekipman hasarını önlemek için çeşitli voltaj seviyelerindeki güç sistemlerinde yaygın olarak kullanılır.

Endüstriyel güç dağıtım sistemi: İmalat ve madencilik projelerinin endüstriyel güç dağıtım sistemindeki çeşitli elektrikli ekipmanları koruyun, süreç akışlarının sürekli olarak düzenlenmesini sağlayın ve elektrik arızalarından kaynaklanan üretim kayıplarını azaltın.

Ticari bina güç kaynağı sistemi: ABB SPAJ140C-CA, alışveriş merkezleri ve ofis binalarının güç kaynağı sistemlerindeki transformatörleri, dağıtım kabinlerini ve diğer ekipmanları etkili bir şekilde koruyabilir, güç kaynağı kalitesini iyileştirebilir ve ticari işlemler için güvenilir güç garantisi sağlayabilir.
