ABB SM811K01 3BSE018173R1

Katalog Açıklaması:

SM811K01 Güvenlik CPU Modülü

Uzun Açıklama:

Yüksek bütünlük, SIL3 için sertifikalı. Güvenlik kılavuzuna göre yapılandırma gerektirir. Yerel kuruluşlar, ABB güvenlik sistemlerinin başarılı satışlarını güvence altına almak, güvenlik ekipmanları sipariş etmek için niteliklere uymalıdır. ABB SM811K01 3BSE018173R1, BC810 CEX BUS ara bağlantısı kutusundan sonra CEX veri yoluna bağlanır.

İçermek:

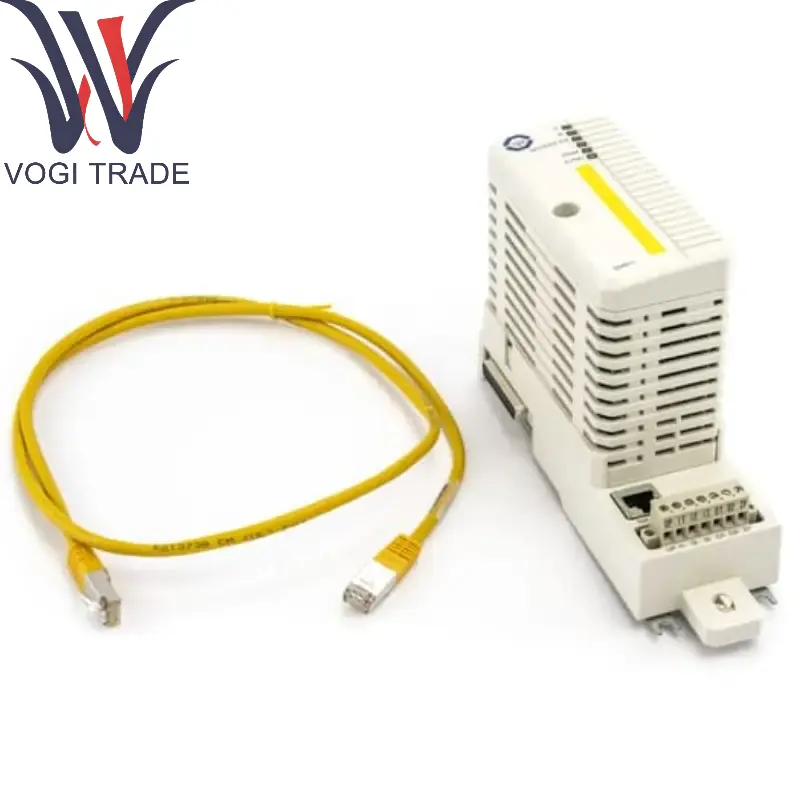

- SM811, güvenlik modülü

- TP868, taban plakası

- TK852V10, Senkronizasyon Bağlantı Kablosu

Not:

Bu kısım ROHS 2 2011/65/AB uyumlu değildir.

ABB SM811K01 3BSE018173R1, 22 Temmuz 2017'den önce piyasaya yerleştirilen sistemler için yedek bir parçadır ve yalnızca onarım, yeniden kullanım, işlevlerin güncellenmesi veya kapasitenin yükseltilmesi için sipariş edilebilir. Yeni kurulumlar için lütfen bunun yerine SM812K01 sipariş edin.

ABB SM811K01 3BSE018173R1 SM811'in ana fonksiyonu, SIL olmayan ve SIL1-2 işlemleri sırasında bir kontrolörün akıllı denetimi sağlamaktır ve bir PM865 ile birlikte SIL3 uygulamaları için bir 1OOO2 çeşitli yapı oluşturur. Yüksek kullanılabilirlik uygulamaları için, herhangi bir yedek SM811´ ile birlikte çalışabilir. SM811, sıcak insert ve çevrimiçi yükseltme için aktif ve gereksiz SM'yi senkronize etmek için özel bir senkronizasyon bağlantısına sahiptir. Hot-insert ve çevrimiçi yükseltme durumları sırasında, yedek bir kurulumda iki SM811 ​​arasında veri kopyalamak gerekir.

SM811, üç dijital girişe sahip bir konektöre ve güvenlik ile ilgili dijital G/Ç (işlem G/Ç değil) için kullanılabilen iki dijital çıkışa sahiptir.

Özellikler ve faydalar

96 MHz'de çalışan MPC862P mikroişlemci

32 MB RAM

ABB SM811K01 3BSE018173R1, SIL1-2 operasyonları sırasında PM865 kontrolörünün denetlenmesini sağlar ve PM865 ile birlikte SIL3 uygulamaları için 1OOO2 çeşitli mimari oluşturur

Aşırı voltaj izleme

Dahili voltaj izleme

Sıcak takasını destekler

Yedekliliği destekler

Gereksiz çiftin senkronizasyonu için SM bağlantısı
