ABB SA168 3BSE003389R1

Ürüne Genel Bakış

SA168, ABB Advant Master dağıtılmış proses kontrol sisteminin temel güç kaynağı bileşenidir. 3BSE003389R1, temel işlevi fabrika tarafından sağlanan AC ana güç kaynağını Advant Master sistemindeki tüm elektronik modüllerin ihtiyaç duyduğu kararlı, saf ve düşük dalgalı DC çalışma voltajına dönüştürmek olan bir "Güç Kaynağı Ünitesi" olarak tanımlanır.

Kritik endüstriyel prosesler için kullanılan Advant Master gibi büyük ölçekli bir DCS'de, tüm kontrol sisteminin güvenilir şekilde çalışması tamamen yüksek kaliteli ve yüksek yedekli güç kaynağı sistemine bağlıdır. Raf düzeyinde bir güç kaynağı sağlayıcısı olarak SA168'in yalnızca yeterli güç sağlaması değil, aynı zamanda aşırı voltaj, aşırı akım ve kısa devre koruması gibi güvenlik özelliklerine de sahip olması gerekir. Ayrıca, ana güç kaynağı kısa dalgalanmalar yaşadığında istikrarlı çıkışı koruyabilmeli, güç kaynağı sorunları nedeniyle tüm kontrol sisteminin çökmesini önleyebilmeli ve böylece ciddi üretim güvenliği kazalarını veya ekipman hasarını önleyebilmelidir.

Ürün Fonksiyonel Özellikleri

Yüksek kullanılabilirliğe sahip DCS için özel olarak tasarlanmıştır

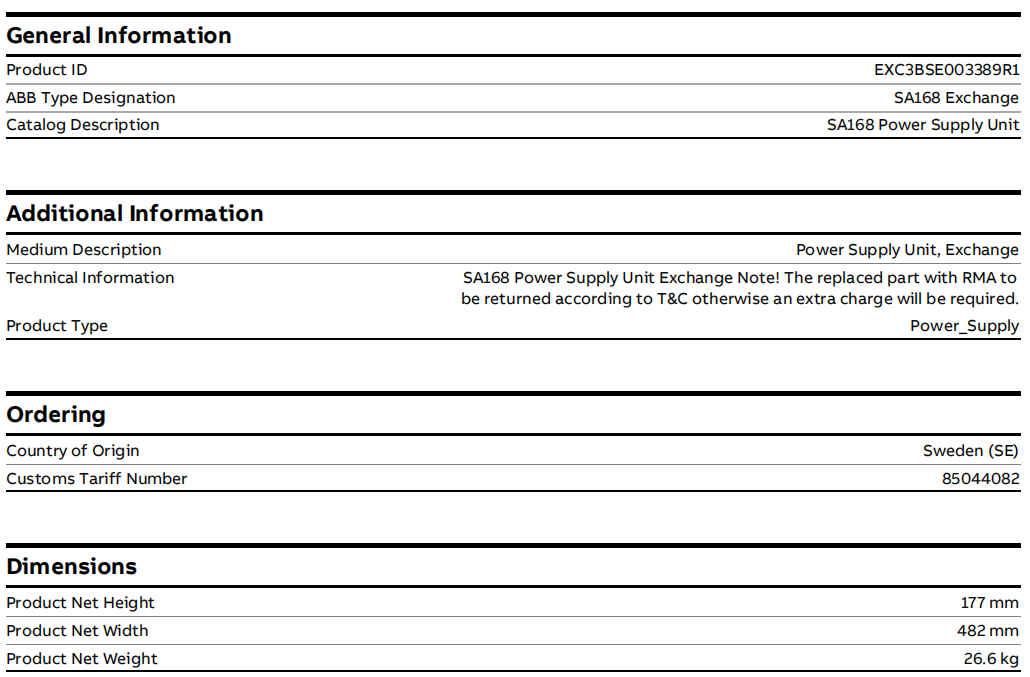

26,6 kg ağırlığa ve 177 mm yüksekliğe sahip olan bu ünite, AC 400 rafının tamamındaki tüm modüllere bol ve istikrarlı güç sağlama kapasitesine sahip, büyük kapasiteli transformatörleri, filtreleri ve güç cihazlarını içine entegre eder.

Çoklu koruma mekanizmalarına sahiptir ve tam aşırı gerilim koruması, aşırı akım koruması ve kısa devre koruma devreleriyle donatılmıştır. Çıkış terminalinde bir arıza meydana geldiğinde, pahalı alt kontrol modülünü korumak için çıkışı hızlı bir şekilde kesebilir veya akım sınırlama moduna girebilir.

Güç yedekliliği desteği: Kritik uygulamalarda AC 400 rafları genellikle iki veya daha fazla SA168 güç ünitesiyle donatılır ve paralel yedekli modda çalışır. Güç kaynağı ünitelerinden biri arızalansa bile geri kalan üniteler, sistemin güç kaynağının kesintiye uğramamasını sağlamak için tüm yükü sorunsuz bir şekilde üstlenebilir.

Sistem entegrasyonu ve teşhis

Arka panel güç kaynağı SA168, dahili kablolamayı basitleştirerek raf arka paneli aracılığıyla takılı tüm modüllere DC gücü sağlar.

Durum göstergesi ve alarm: Normal güç kaynağı, Arıza vb. durumunu göstermek için genellikle güç ünitesi panelinde LED gösterge ışıkları bulunur. Daha da önemlisi, bu durum sinyalleri, arka panel veri yolu aracılığıyla Advant Controller'a gerçek zamanlı olarak rapor edilecektir. Operatörler, önleyici bakımı gerçekleştirmek için Advant OCS operatör istasyonundaki her güç ünitesinin sağlık durumunu uzaktan izleyebilir.
