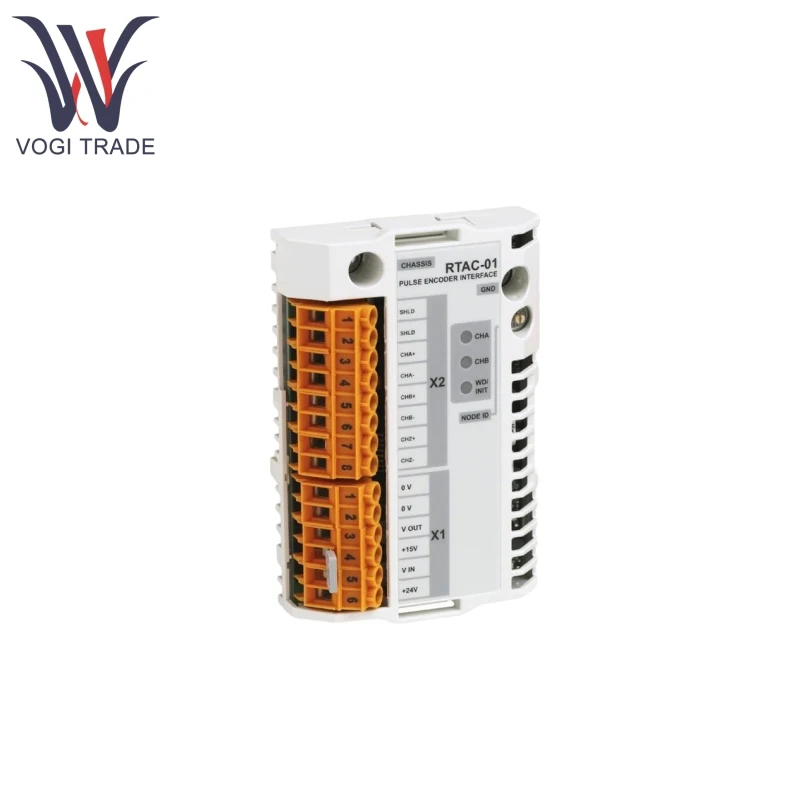

ABB RTAC-01 3ABD64610805

Ürün özellikleri

ABB RTAC-01 3ABD64610805, diferansiyel veya tek uçlu kodlayıcı bağlantılarını destekler ve push-pull, açık koleksiyoncu (batma) ve açık yayma (kaynak kullanımı) dahil olmak üzere çeşitli kodlayıcı çıkış türleriyle uyumludur.

ABB RTAC-01 3ABD64610805 üç sinyal kanalı içerir: A, B ve Z. A ve B kanalları, hız geri besleme kanallarıdır (elektrik açısında 90 ° faz farkı ile), Z kanalı devrim başına bir darbe ile sıfır pozisyon referansı olarak hizmet eder (sadece konumlandırma uygulamaları için kullanılır).

ABB RTAC-01 3ABD64610805, kodlayıcıya 15V veya 24V DC gücü sağlayabilir, 15V varsayılan olarak (x1 terminalinde bir jumper ile seçilir; 15V için bağlanan 4-5 terminalleri ve 24V için 5-6 bağlanır).

ABB RTAC-01 3ABD64610805 maksimum 5W çıkış gücüne sahiptir, bunu aşan harici bir güç kaynağı gerektirir (harici bir güç kaynağı kullanılırken voltaj seçimi jumperının kaldırılması gerekir).

ABB RTAC-01 3ABD64610805, 3 tanılama LED ile donatılmıştır: CHA (yeşil, bir kanal aktivitesini gösteren), CHB (yeşil, B kanal aktivitesini gösteren) ve WD/Init (sarı, modül durumunu gösteren, güç açma konfigürasyonu sırasında yanar).

ABB RTAC-01 3ABD64610805, ACS 800 sürücüsünün (sinyal ve güç bağlantıları 38 pimli bir konektör aracılığıyla otomatik olarak kurulur) veya harici I/O modül adaptörü AIMA-01 (henüz mevcut değil) kullanılarak bir DIN rayı üzerine kurulabilir.

ABB RTAC-01 3ABD64610805 Düğüm Adresi Seçimini Destekler (AIMA-01, Aralık 16-31, Varsayılan 16 kullanılırken S1 düğmesi üzerinden ayarlanır).

ABB RTAC-01 3ABD64610805 Montaj vidaları ayrıca topraklama noktaları, EMC gereksinimlerini karşılamak, giriş kanalları mantık devrelerinden, güç kaynağından ve topraktan izole edilir (test voltajı 1.5kV AC, süre 1 dakika).

Prensibi kullanarak ürün

ABB RTAC-01 3ABD64610805, motor şaftına monte edilir ve motor döndükçe A ve B puls sinyalleri (90 ° faz farkı ile) üretir. Motor ileri yönde çalışırken, A kanal sinyali B kanalını 90 ° elektrik açısı ile yönlendirmelidir. Modül, bu sinyali hız veya konum verilerine dönüştürür ve hassas kontrolü elde etmek için bu verilere göre çıkışını ayarlayan ACS 800 sürücüsüne iletir.

Sürücünün 1/2 yuvasına eklenir ve vidalarla sabitlenir (topraklama ve EMC uyumluluğu sağlar). Enkoder güç kaynağı X1 terminali (kodlayıcı gereksinimlerine göre seçkin 15V/ 24V seçkin) ile bağlanır ve kodlayıcı sinyalleri X2 terminali ile bağlanır (diferansiyel/ tek uçlu push-pull, açık-koleksiyon, vb. Gibi çıkış türlerine bakınız ve AIMA-01 adaptörü kullanıyorsanız, S1 düğmesi (S1 düğmesi) kullanıyorsanız, ayarlayın.

İleri çalışma sırasında, A-kanal sinyalinin B kanalına yol açtığından emin olun (bir osiloskop veya kodlayıcı kılavuzu kullanarak doğrulayın); Aksi takdirde, kabloları ayarlayın (örn. A ve B kanallarını değiştirin).

Ürün parametresi

Aşağıdaki ayrıntı ABB RTAC-01 3ABD64610805 Puls Encoder Arayüz Modülü içindir.
