ABB REG216

Detaylar

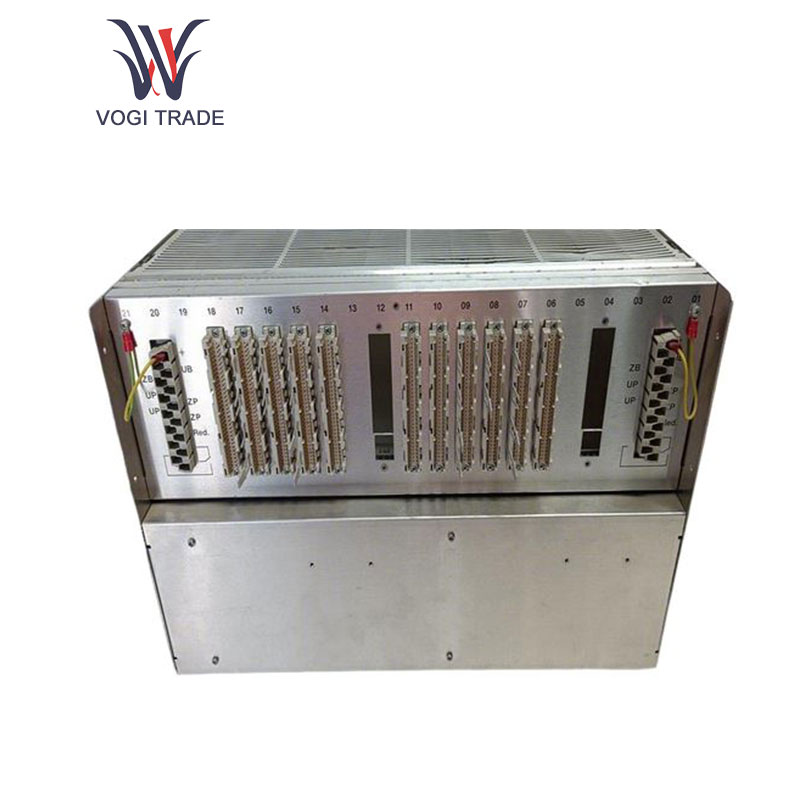

ABB REG216, güç sistemi korumasında yaygın olarak kullanılan gelişmiş bir dijital jeneratör koruma modülüdür.

Kullanım Parametreleri

Güç kaynağı: 216NG61, 216NG62 ve 216NG63 yardımcı DC güç kaynağı giriş aralığı 36 ila 312V DC, çıkış 24V DC'dir; 150 watt, çıkış kısa devresi, aşırı yük koruması; Derecelendirmeyi artırmak ve yedeklilik sağlamak için paralel olarak bağlanabilir, 3 raf alanı gereklidir.

İşlemci: 32 bit 80486DX-2 işlemci kullanılarak, uygulama yazılımı flash EPROM'da, çalışma verileri RAM'de, ayarlar ise kalıcı flash EPROM'da saklanır. PC kullanımı için potansiyelsiz bir RS-423 arayüzüne sahiptir.

Analog giriş ünitesi: 216EA62, 24 girişin eşzamanlı örneklemesini gerçekleştirebilir, grup başına 6 giriş, örnekleme frekansı 600 (720) Hz, frekans 50 (60) Hz; 2 raf alanı kaplar.

Dijital çıkış ünitesi: 216AB61 dijital çıkış, 32 çıkış terminali aracılığıyla çıkış yardımcı röle grubundaki röleleri kontrol eder, kısa devre koruma fonksiyonuna sahiptir ve röle aktivasyon durumu LED göstergesine sahiptir; 1 raf alanı kaplar. Açma çıkışı ve anahtar giriş ünitesi: 216DB61, yardımcı açma rölesi çift kutuplu kontrolü için 8 çıkış terminali sağlar ve yardımcı röle grubunun anahtar girişi için 16 giriş terminalinin çıkışını izler. Etkinleştirilen çıkışlar ve girişler LED'lerle gösterilir; 1 raf alanı kaplar.

Ürün işlevi

Genel koruma fonksiyonu: REG216, jeneratör setinin kararlı çalışmasını sağlamak ve arızaları önlemek için aşırı akım koruması, düşük voltaj koruması, aşırı gerilim koruması, ters güç koruması, jeneratör çalışma durumunun gerçek zamanlı izlenmesi dahil olmak üzere çeşitli koruma fonksiyonları sağlar. Doğrudan arızalar ve akım trafosu doyması durumunda yüksek stabiliteyi koruyabilen vektör çarpımı prensibine dayalı diferansiyel koruma teknolojisi de benimsenmiştir. Diferansiyel koruma eylem süresi 30 ms'den azdır ve bu da jeneratörü hasardan etkili bir şekilde koruyabilir.

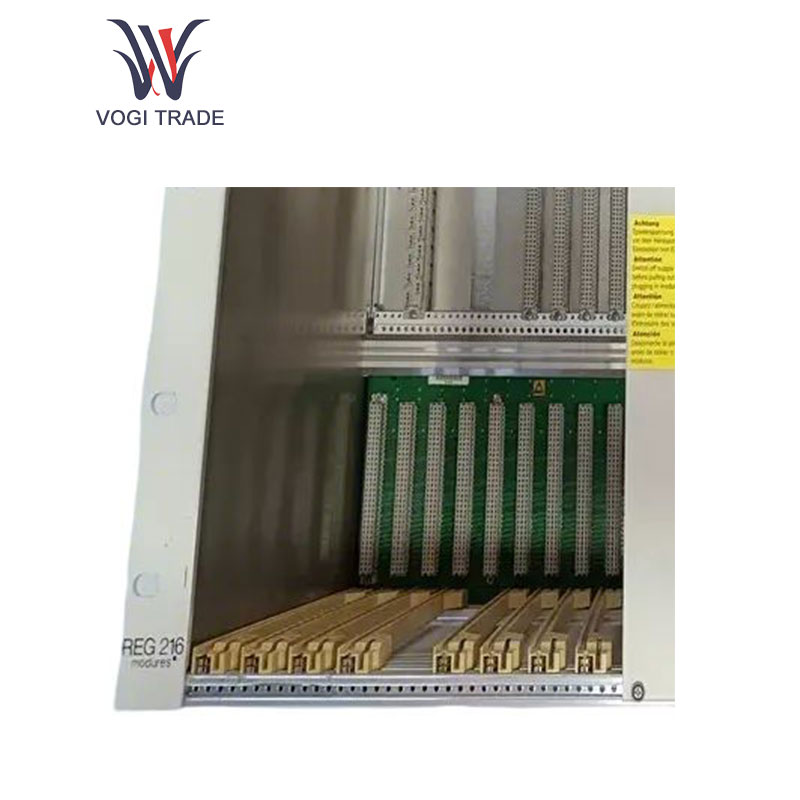

Modüler tasarım: Hem yazılım hem de donanım modüler tasarımı benimser ve kullanıcılar bunları gerçek ihtiyaçlara göre yapılandırabilir. Kurulum ve konfigürasyon hızlıdır, bağlantı basittir, esneklik güçlüdür ve ölçeklenebilirlik güçlüdür. Koruma şemasının tamamı için daha az donanım modülü gerekir. Raf, diğer koruma rölelerini barındıracak şekilde tüm cihazın 21 raf alanına büyük ölçekte birbirine bağlanabilir.

Dijital sinyal işleme: Tüm koruma fonksiyonları sistem voltajı ve akım örnekleme değerleriyle çalıştırılır. Analog giriş ünitesinin örnekleme hızı döngü başına 12 kezdir ve dinamik aralık 15 bittir. Diğer tüm sinyal işleme tamamen dijital düzeyde gerçekleştirilir. Dijital filtreleme, DC bileşenini ve harmonikleri çok iyi bir şekilde bastırarak bu koruma fonksiyonunun yüksek doğruluk ve uzun vadeli stabilite ile evrensel olarak uygulanabilirliğini sağlar. Donanımın sürekli kendi kendini izlemesi, esas olarak yazılım döngüsü test programı aracılığıyla gerçekleştirilir; bu program, yaklaşan arıza koşullarını zamanında tespit edip bunlardan kaçınmayı sağlar ve böylece tüm sistemin güvenilirliğini artırır. Aynı bilgilerin saklanması için kalıcı bir olay ve girişim kayıt hafızasına sahiptir.

İletişim ve koordinasyon fonksiyonları: Cihaz, çeşitli proses kontrol sistemleriyle uyumlu, dijital durum ve olayların ikili raporlaması, ölçülen değerler ve koruma parametreleri gibi en yüksek proses kontrol seviyesiyle veri alışverişine yardımcı olan standart bir arayüze sahiptir. Bilgi aktarımı yoluyla kontrol istasyonuyla bağlantı, olayların zaman damgası için zaman saati senkronizasyonunu mümkün kılar.

Esnek konfigürasyon ve mantıksal kombinasyon: Kullanıcılar, PC'de bulunan geniş bir koruma fonksiyonları kütüphanesinden gerekli koruma fonksiyonlarını seçerler. Parametre ayarları arasında işlem birimi tahsisi, giriş kanalları, başlatma ayarları, zaman gecikmeleri, çalışma karakteristiklerinin tanımı, açma mantığı, kontrol sinyali mantığı vb. yer alır. Dijital giriş ve çıkış sinyalleri, farklı uygulama senaryolarını karşılamak için koruma cihazının içinde mantıksal olarak birleştirilebilir.

Uygulama kapsamı

ABB REG216 esas olarak jeneratör ve transformatörlerin korunmasında kullanılır ve enerji santralleri ve yenilenebilir enerji tesisleri gibi endüstrilerde yaygın olarak kullanılır. Burada jeneratör koruması, tüm sistemin güvenilirliği ve kararlılığı açısından çok önemlidir.
