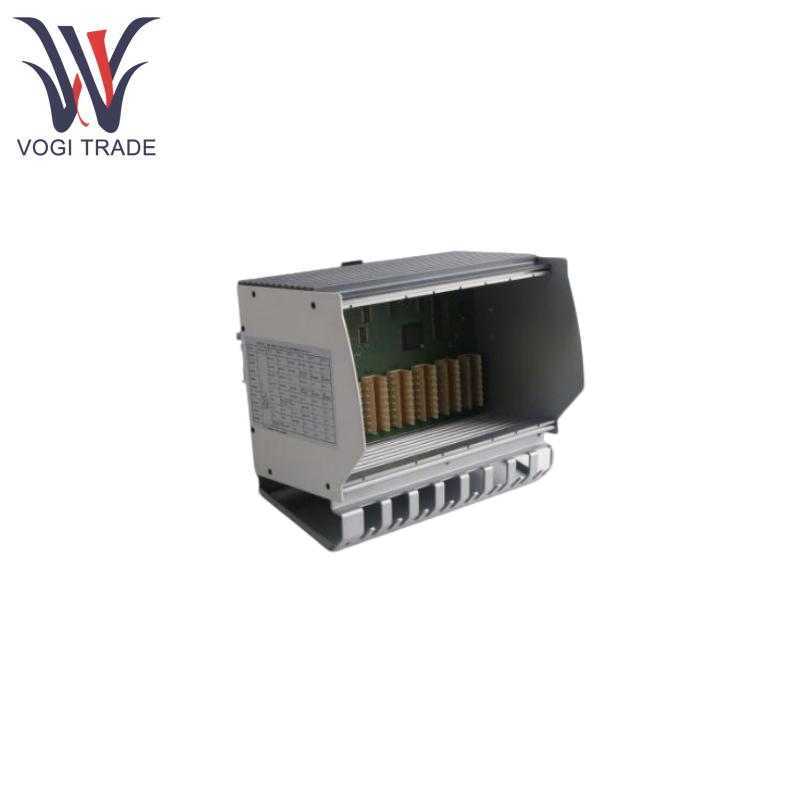

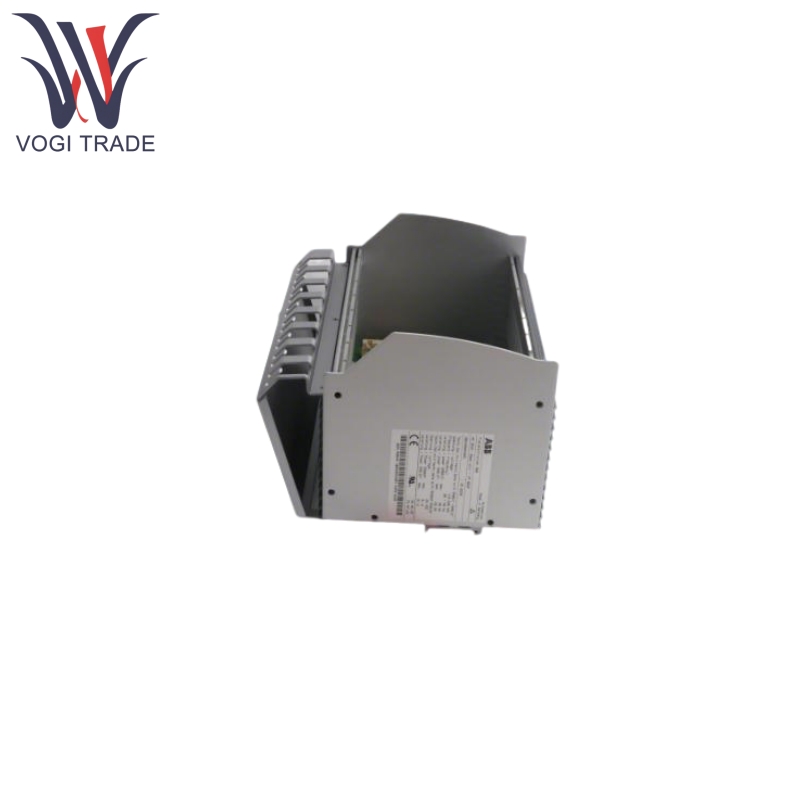

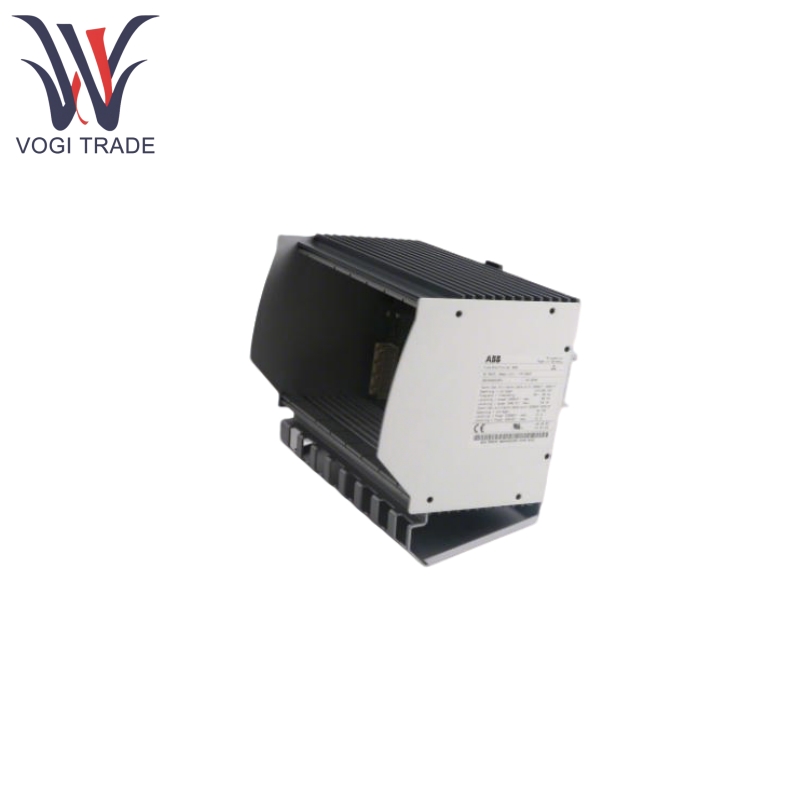

ABB PM803F 3BDH000530R1

Ürün özellikleri

ABB PM803F 3BDH000530R1, PM802F (150 MIPS'e kadar) ile aynı süper skaler RISC mikroişlemciyi kullanır ve 16K dahili CPU önbellek RAM (hata algılama ve düzeltme ile) ile donatılmıştır.

ABB PM803F 3BDH000530R1, PM802F'ye kıyasla daha düşük tamponlama süresiyle daha büyük ölçekli proje işlemlerini destekleyen 8MB Flash EPROM (32 bit kelime uzunluğu) 16MB senkron dinamik RAM (gerçek zamanlı veri ve yapılandırma için), 8MB Flash EPROM (32 bit kelime uzunluğu) içerir.

ABB PM803F 3BDH000530R1, 126 Profibus slave istasyonlarına bağlanabilen Profibus-DP (FI 830F), CAN (FI 810F), Seri Arayüz (FI 820F) ve diğer modüllerle uyumlu 4 Fieldbus modül yuvasını (F1-F4) destekler.

ABB PM803F 3BDH000530R1, 10 MBIT (EI 812F), 10Baset (EI 812F), 10bazet (EI 813F), vb. Destekleyen 2 Ethernet modül yuvası (E1-E2), 10 MBIT/S, CPU üstü <%4, ancak Pil Soğutucu Destekleri Destekle Destekleme hızı vardır.

ABB PM803F 3BDH000530R1, iki AC 800F birimi kullanılarak uygulanabilir ve ikinci Ethernet modülü üzerinden verileri senkronize eden yedek bağlantılar. Birincil birim arızası durumunda, ikincil birim sorunsuz bir şekilde devralır (bozulmadan).

ABB PM803F 3BDH000530R1, 24V DC çift güç kaynağını (örn. SD 812F) destekler ve RLM01 modülü ile kullanıldığında Profibus hattı yedekliliğini sağlar.

RAM verileri Ethernet modülü veya pil modülü (AM 811F) üzerinden yedeklenir. Yeni batarya, düşük-yara uyarısından ≥10 gün çalışma zamanı (PM803F) ve ≥5 saat sonra sağlar.

Prensibi kullanarak ürün

Operatör istasyonu/mühendislik istasyonu ile iletişim ilk Ethernet modülü (Sistem Yolu) ile elde edilir, ABB PM803F 3BDH000530R1, yapılandırma indirme ve durum raporlamasını destekler, saha cihazı iletişimi, çoklu protokol paralel işleme ile uyumlu dört fieldbus yuvası ile gerçekleştirilir.

ABB PM803F 3BDH000530R1, yapılandırmayı ve gerçek zamanlı verileri Ethernet modülü üzerinden AC 800F ile senkronize eder, bir ana ünite arızası durumunda, ünite kontrol sürekliliğini sağlamak için hemen devreye girer. Profibus hattı yedekleme, RLM01 modülü aracılığıyla tek bir çizginin çift yedek bir çizgiye dönüştürülmesiyle elde edilir.

Bir elektrik kesintisi durumunda, RAM verileri yapılandırma kaybını önlemek için Ethernet modülünden veya pil modülünden güç ile korunur. Pil düşük olduğunda, bir LED alarmı kullanıcıyı değiştirmesi için uyarır.

Ürün uygulaması

ABB PM803F 3BDH000530R1, büyük ölçekli proses endüstrileri, karmaşık ayrık üretim, altyapı ve enerji yönetiminde kullanılabilir.

Kimyasal / Petrokimya: Büyük ölçekli reaksiyon ekipmanının küme kontrolü, uzun mesafeli boru hattı izleme (yüzlerce sensörü ve valfin, Profibus-DP aracılığıyla gerçek zamanlı etkileşimle bağlanması).

Güç endüstrisi: Termal enerji santrallerinde, Ethernet aracılığıyla SCADA sistemleri ile entegre edilmiş, sürekli çalışma sağlamak için gereksiz tasarımları destekleyen kazanların ve türbinlerin koordineli kontrolü.

Otomotiv Montaj Bitkileri: Kaynak/boyama üretim hatlarında çoklu robot koordinasyonu (hareket senkronizasyonu elde etmek için Freelance 2000 G/Ç üzerinden CAN FI 810F modülü).

Yarıiletken üretimi: Yüksek hızlı veri alışverişi için FF/HSE modülü (FI 840F) aracılığıyla çoklu temiz oda cihazlarının (litografi makineleri, kaplama makineleri) çevre kontrolü.

Kentsel su arıtma: Çok aşamalı (yerleşen tanklar, filtrasyon tankları) büyük atık su arıtma tesislerinde kilitli kontrol, kesinti süresinin su kalitesini etkilemesini önlemek için yedek tasarıma sahip.

Veri Merkezleri: Enerji tüketimini optimize etmek için Ethernet modülleri (EI 813F) aracılığıyla BMS sistemiyle entegre edilmiş hassas klima ve UPS güç grubu kontrolü.

Ürün parametresi

Aşağıdakiler ABB PM803F 3BDH000530R1 TABLO ünite detaydır.
