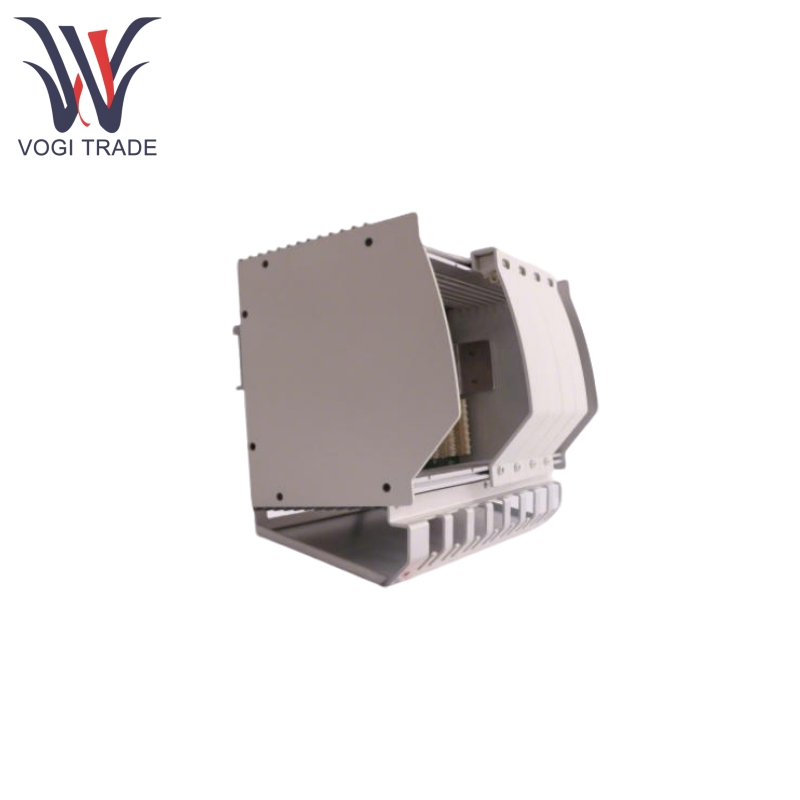

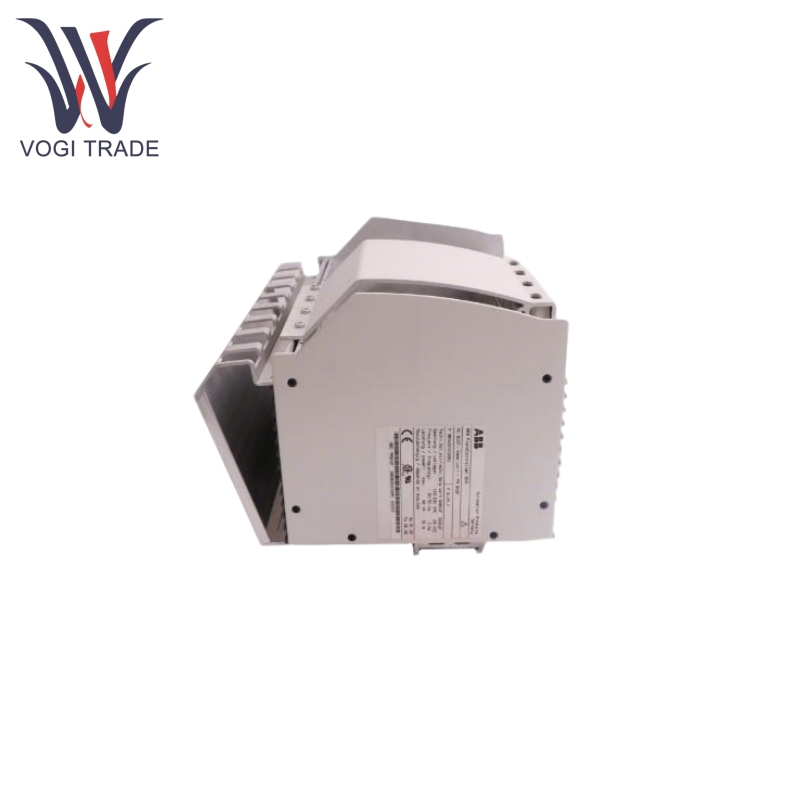

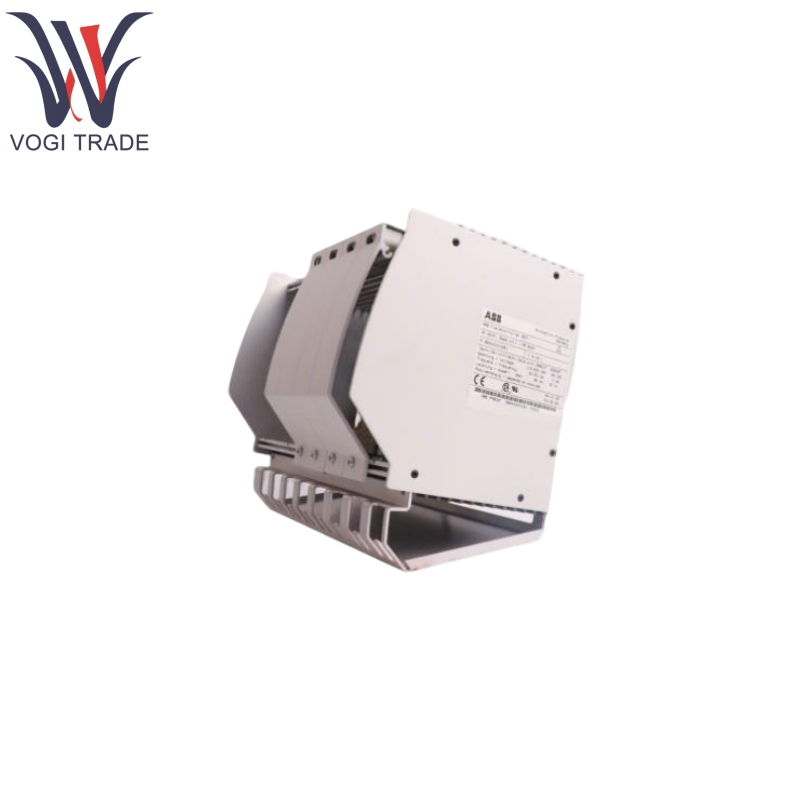

ABB PM802F 3BDH000002-REP

Ürün özellikleri

ABB PM802F 3BDH000002-REP, 16K dahili CPU önbellek RAM (hata algılama ve düzeltme işlevselliği ile) ile donatılmış maksimum 150 MIP performansına sahip süper skaler bir RISC mikroişlemciye sahiptir.

ABB PM802F 3BDH000002-REP, 4MB statik RAM (gerçek zamanlı veri ve konfigürasyon için pil yedeklemesi için), 4MB Flash EPROM (32 bit kelime uzunluğu) ve 16Kbit Seri EEPROM depolama yapılandırmasına sahiptir.

ABB PM802F 3BDH000002-REP, Profibus-DP, CAN ve seri arayüzler (örn., Fi 830F, FI 810F) gibi çeşitli modül türleriyle uyumlu 4 FieldBus modül yuvasını (F1-F4) destekler.

ABB PM802F 3BDH000002-REP, 10Base2, Aui ve 10Baset (örn., EI 801F, EI 803F) gibi destekleyici arayüzler, 10 MBIT/S%

ABB PM802F 3BDH000002-REP, bir birim birim arızası (bozulmadan) durumunda bekleme ünitesi tarafından kesintisiz devralmayı sağlamak için ikinci Ethernet modülü üzerinden verileri senkronize eden yedek bağlantılar ile iki AC 800F birimi kullanılarak uygulanır.

ABB PM802F 3BDH000002-REP, RAM verileri için elektrik kesintisi koruması ve Ethernet modülleri veya pil modülleri (örn., AM 801F) aracılığıyla, yeni bir bataryanın düşük-1 yıl ve ≥10 gün süren yeni bir pil ile gerçek zamanlı saati sağlar.

FieldBus modülleri ve iletişim modülleri, değiştirme sırasında otomatik yapılandırma güncellemeleri ile sıcak uyumludur.

ABB PM802F 3BDH000002-REP, yerleşik sıcaklık izleme ve destekleyici modül tanımlama (fabrika ve operasyonel parametreler dahil) içerir. Entegre LED göstergeleri, uzaktan teşhis desteği ile güç durumu, çalışma durumu ve hatalar hakkında gerçek zamanlı bilgiler gösterir.

Prensibi kullanarak ürün

ABB PM802F 3BDH000002-REP, periyodik olarak FieldBus modülü aracılığıyla alan sensörlerinden sinyalleri toplar, dahili CPU içindeki kullanıcı programlı kontrol programını kullanarak işler ve daha sonra kapalı döngü süreç kontrolü elde etmek için FieldBus modülü aracılığıyla aktüatöre kontrol komutları gönderir.

Çift AC 800F birimleri ile yapılandırıldığında, birincil birim, yapılandırma verilerini, gerçek zamanlı komutları ve durum bilgilerini ikinci bir Ethernet modülü üzerinden ikincil birime senkronize eder. Birincil ünite başarısız olursa, ikincil ünite, hatayı gereksiz bağlantı yoluyla tespit ettikten sonra derhal kontrolü devirir. Anahtarlama işlemi, kesintisiz üretim sağlayarak üst düzey sisteme şeffaftır.

Yapılandırma bilgileri ve gerçek zamanlı veriler RAM'de saklanır. Bir elektrik kesintisi durumunda, veriler Ethernet modülünden veya pil modülünden (AM 801F) güçle korunur ve yeniden başlatıldıktan sonra yapılandırma kaybını önler. Düşük pil seviyeleri, zamanında bakım sağlayarak bir LED alarmı ile gösterilir.

Operatör istasyonu ve mühendislik istasyonu ile iletişim, yapılandırma indirmelerini ve modül durum raporlamasını destekleyerek ilk Ethernet modülünün Ethernet Sistem Bölçümünden elde edilir; Alan cihazlarıyla iletişim, dört Fieldbus yuvası aracılığıyla bağlanan modüller aracılığıyla tamamlanır ve çoklu protokollerin paralel işlenmesini destekler.

Ürün parametresi

Aşağıdaki ayrıntı ABB PM802F 3BDH000002-REP Temel Birimi içindir.
