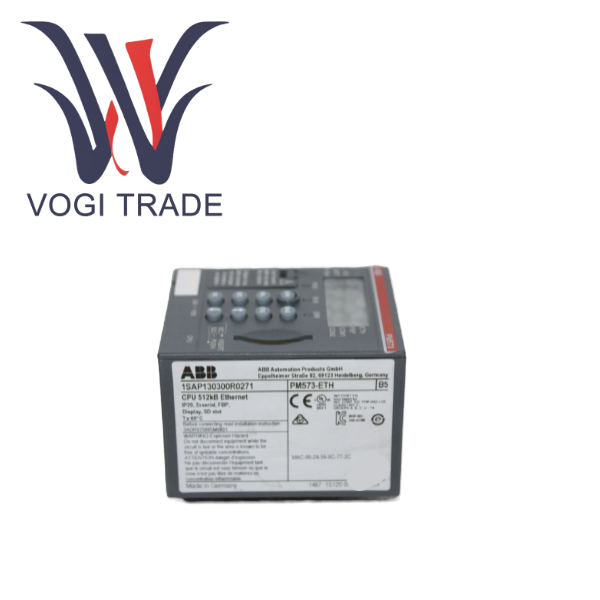

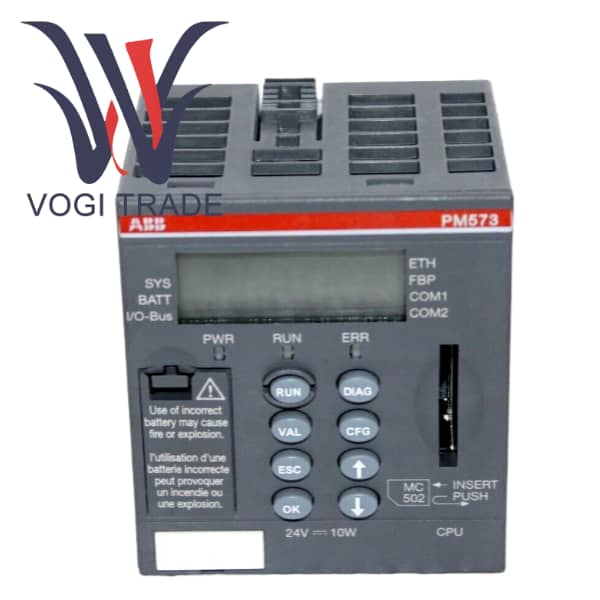

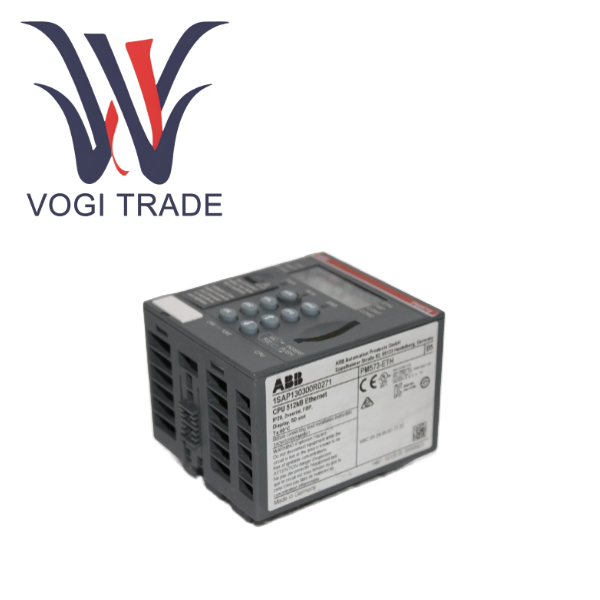

ABB PM573-ETH 1SAP130300R0271

Ürüne Genel Bakış

PM573-ETH, ABB AC 500 serisi programlanabilir mantık kontrolörlerindeki yüksek performanslı, entegre Ethernet arayüzlü merkezi işlem birimi (CPU) modülüdür. AC 500 otomasyon sisteminin temel beyni olan 1SAP130300R0271, kullanıcılar tarafından yazılan kontrol programlarının yürütülmesinden, G/Ç veri alışverişinin yönetilmesinden ve tüm iç ve dış iletişim görevlerinin yerine getirilmesinden sorumludur.

Bu modül, AC 500 serisindeki PM57x ailesine aittir ve orta ila üst düzey uygulamalar için konumlandırılmıştır. En ayırt edici özelliği, ek iletişim modülü yuvalarını işgal etmeden yüksek hızlı ağ bağlantısına olanak tanıyan 10/100 Mbit/s Ethernet bağlantı noktasını entegre etmesidir. Bu, PM573-ETH'yi güçlü işleme yetenekleri, zengin I/O kapasitesi ve standart Ethernet iletişimi gerektiren küçük ve orta ölçekli otomasyon projeleri için ideal bir seçim haline getirir. 1SAP130300R0271 performansı, işlevselliği ve maliyeti mükemmel bir şekilde dengeler ve modern, birbirine bağlı endüstriyel kontrol sistemleri oluşturmanın temel taşıdır.

Ürün Fonksiyonel Özellikleri

Güçlü işleme performansı

PM573-ETH'nin mikrosaniyenin altındaki Boolean talimat yürütme hızı, karmaşık mantık kilitleme veya yüksek hızlı sayma/darbe çıkışıyla uğraşırken bile son derece düşük bir tarama döngüsü sağlar ve katı gerçek zamanlı gereksinimleri karşılar.

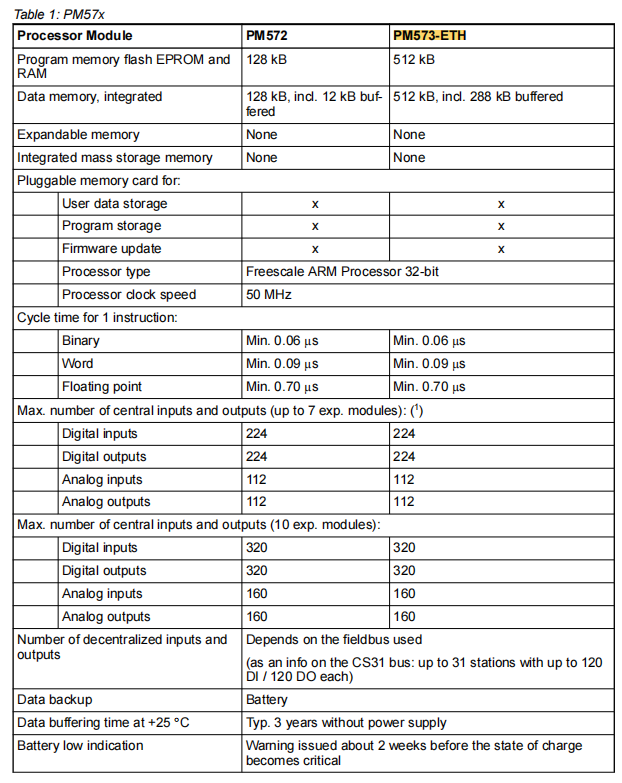

512kB program ve veri belleği alanı, yapısal metin ve fonksiyonel blok şemalar gibi çeşitli IEC 61131-3 dillerinde yazılmış programların yanı sıra büyük miktarda proses verisi ve formüller de dahil olmak üzere orta derecede karmaşık kontrol öğelerini barındırmak için yeterlidir.

Mükemmel iletişim ölçeklenebilirliğine sahip entegre Ethernet

Yerleşik Ethernet bağlantı noktası temel avantajıdır. 1SAP130300R0271, TCP/IP, Modbus TCP ve EtherNet/IP gibi ana akım endüstriyel protokolleri destekler ve aşağıdakiler için kullanılır:

Automation Builder veya Control Builder M yazılımı aracılığıyla mühendislik programlaması, hızlı ve etkili çevrimiçi/çevrimdışı programlama ve teşhis.

HMI/SCADA entegrasyonu, standart protokolleri destekleyen herhangi bir dokunmatik ekran veya izleme sistemi ile kesintisiz iletişim.

Standart bir web tarayıcısı aracılığıyla PLC durumunun uzaktan izlenmesine olanak tanıyan isteğe bağlı bir Web sunucusu işlevi mevcuttur.

PLC'den PLC'ye iletişim, diğer AC 500 veya üçüncü taraf PLC'lerle yüksek hızlı veri alışverişine olanak sağlar.

Benzersiz genişletme kapasitesi, 1SAP130300R0271'in yerleşik bir Ethernet'e sahip olmasını sağlarken aynı zamanda dört adede kadar harici iletişim modülünün genişletme kapasitesini korur. Bu, bir PM573-ETH sitesinin aynı anda 1 yerleşik + 4 dahili hat = 5 bağımsız iletişim kanalına sahip olabileceği anlamına gelir. PM573-ETH, ek ağ geçidi cihazlarına ihtiyaç duymadan Ethernet, PROFIBUS, CANopen ve Modbus RTU'yu entegre eden karmaşık bir hibrit ağı kolayca oluşturabilir.

Zengin G/Ç işleme yetenekleri

Yerel/genişletilmiş I/O'nun 224 adede kadar dijital noktasını ve 112 analog noktasını destekleyerek CPU'nun büyük ölçekli bir üretim hattını veya süreç birimini doğrudan kontrol etmesine veya izlemesine olanak tanıyarak uzak I/O ihtiyacını azaltır.

Uygulanabilir endüstri kapsamı

PM573-ETH, dengeli performansı ve güçlü iletişim yetenekleriyle çok çeşitli endüstriyel otomasyon alanlarına uygundur.

Mekanik imalat, karmaşık paketleme hatları, montaj hatları ve test tezgahları.

Yiyecek ve içecek sektörü dolum, karıştırma, sterilizasyon gibi süreçlerde hassas süreç kontrolü ve formül yönetimi gerektirir.

Su ve kanalizasyon arıtma, pompa istasyon gruplarının kontrolü, dozaj sistemleri ve membran arıtma ünitelerinin kontrolü.

Enerji sektöründeki küçük hidroelektrik santraller, fotovoltaik/rüzgar santralleri ve trafo merkezi otomasyonu için yardımcı kontrol sistemleri.

Bina otomasyonunda büyük ticari kompleksler için BAS ana kontrolörü.

PM573-ETH 1SAP130300R0271, güçlü işleme yetenekleri, zengin I/O ve kullanıma hazır Ethernet bağlantılarına sahip güvenilir bir PLC çözümü gerektiren her durumda kullanılabilir.
