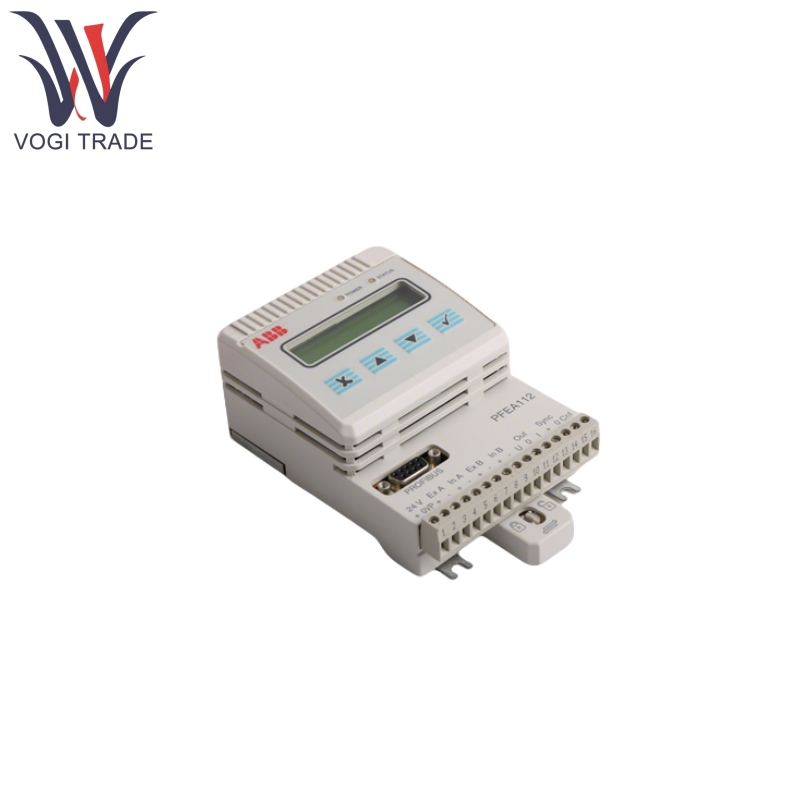

Marka: ABBAçıklama: gerilim elektroniğiDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB PFEA112-20 3BSE050091R20, sensör sinyal işleme, PID kontrol algoritmaları ve iletişim arayüzlerini entegre ederek sürekli malzeme geriliminin kapalı döngü kontrolünü sağlar. Tasarım amacı, üretim sırasında kararlı malzeme gerginliğini sağlamak ve gerilim dalgalanmalarının neden olduğu ürün kusurlarını veya ekipman hasarını önlemektir.
| Üretmek |
Abb |
| Model numarası |
PFEA112-20 |
| Sipariş numarası |
3BSE050091R20 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8451900000 |
| Boyut |
18*10*4cm |
| Ağırlık |
1kg |
Ürün özellikleri
ABB PFEA112-20 3BSE050091R20 Çift kanallı gerilim sensörü girişlerini destekler ve çıkış sinyalini (4-20ma veya 0-10V) gerçek zamanlı olarak ayarlamak için bir PID algoritması kullanır, aktüatörün ≤ ±% 0.5 fs'lik gerilim dalgalanmaları elde etmek için kontrol eder.
ABB PFEA112-20 3BSE050091R20, RS-485 (MODBUS RTU) ve Profibus-DP (DP-V0) arayüzleri ile standart olarak gelir ve bir iletişim kartı aracılığıyla Ethercat ve ProFinet gibi endüstriyel ethernet protokollerini destekler.
ABB PFEA112-20 3BSE050091R20, İngilizce ve Çince dahil olmak üzere çok dilli arayüzleri destekleyen yerleşik 2 × 16 karakter LCD ekrana sahiptir ve gerçek zamanlı gerilim değerleri, alarm durumu ve parametre ayarları menüleri görüntüleyebilir. Tuş takımı paneli hızlı parametre yapılandırmasını ve hata teşhisini destekler.
ABB PFEA112-20 3BSE050091R20, farklı malzeme özelliklerine ve işlem gereksinimlerine uyum sağlayarak gerilim ünitesi anahtarlamasını (n, kn, kg, lbs), sensör kalibrasyonu ve filtre parametre ayarını destekler.
Prensibi kullanarak ürün
Gerginlik sensörleri (ABB PFCL/PFTL serisi gibi) malzeme gerginliğini, PFEA112-20 modülünün diferansiyel amplifikatörüne girilen MV seviyesi analog sinyallerine dönüştürür. Modül, çevresel gürültü parazitini ortadan kaldırmak için 330Hz uyarma kaynağı içerir.
Mikroişlemci, sensör sinyali üzerinde analog-dijital dönüşümü güçlendirir, filtreler ve gerçekleştirir. Önceden ayarlanmış gerilim değeri ile karşılaştırıldıktan sonra, bir PID algoritması kullanarak kontrol miktarını hesaplar ve aktüatöre (servo sürücüsü gibi) çıkarır. Kullanıcılar, dinamik yanıtı optimize etmek için yazılım yoluyla PID parametrelerini (P, I, D) ayarlayabilir.
Veriler, uzaktan izleme ve parametre yapılandırması için RS-485 veya Profibus-DP aracılığıyla bir PLC veya ana bilgisayar bilgisayara yüklenebilir. MODBUS TCP protokolünü desteklerken, üretim veri izlenebilirliği ve analizini sağlamak için bir SCADA sistemi ile entegre edilebilir.
Ürün parametresi
İşte ABB PFEA112-20 3BSE050091R20 Gerginlik Elektronik Detayı.
| Parametre |
Spesifikasyon |
| Giriş voltajı |
DC 24V (geniş aralık 18-36V), dalgalanma ≤% 10 |
| Güç tüketimi |
7.5W (Tipik), 12W (zirve) |
| Sensör uyarımı |
330Hz Sinüzoidal Akım (0.5MAR), 2/3/4 telli gerinim ölçer sensörleri ile uyumlu |
| Analog çıkış |
2 bağımsız çıkış (4-20ma/0-10V), yük kapasitesi ≤500Ω |
| Dijital çıktı |
Alarm veya harici kontrol için 1 röle çıkışı (24V DC/2A) |
| İletişim oranı |
RS-485: 19.2kbps ~ 1Mbps Profibus-DP: 12Mbps |
| Çalışma sıcaklığı |
-20 ° C ila +60 ° C (IP20) -10 ° C ila +55 ° C (IP65) |
| Saklama sıcaklığı |
-40 ° C ila +85 ° C (yoğunlaşmayan) |
