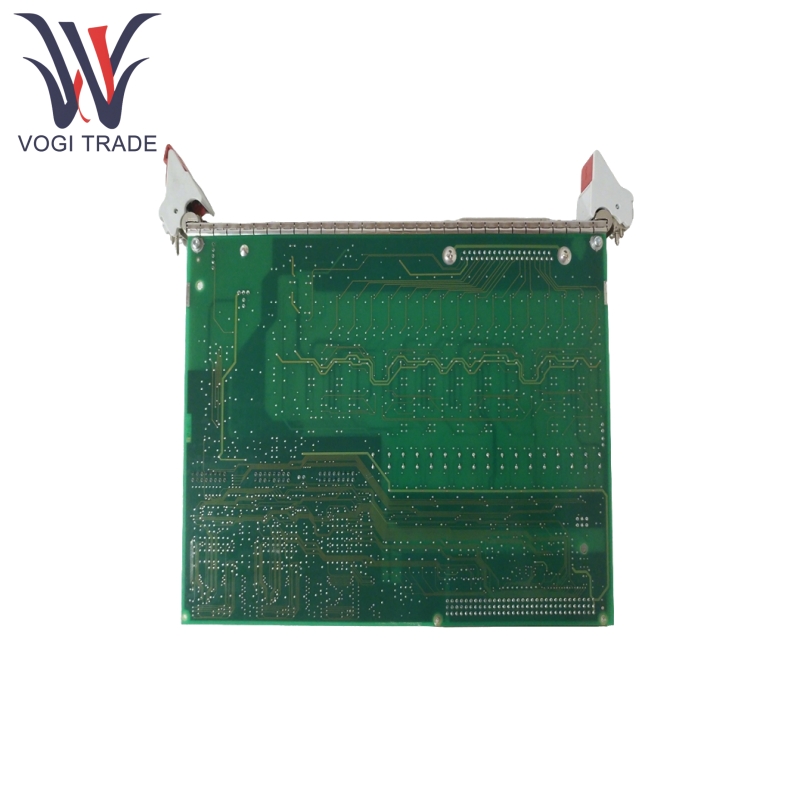

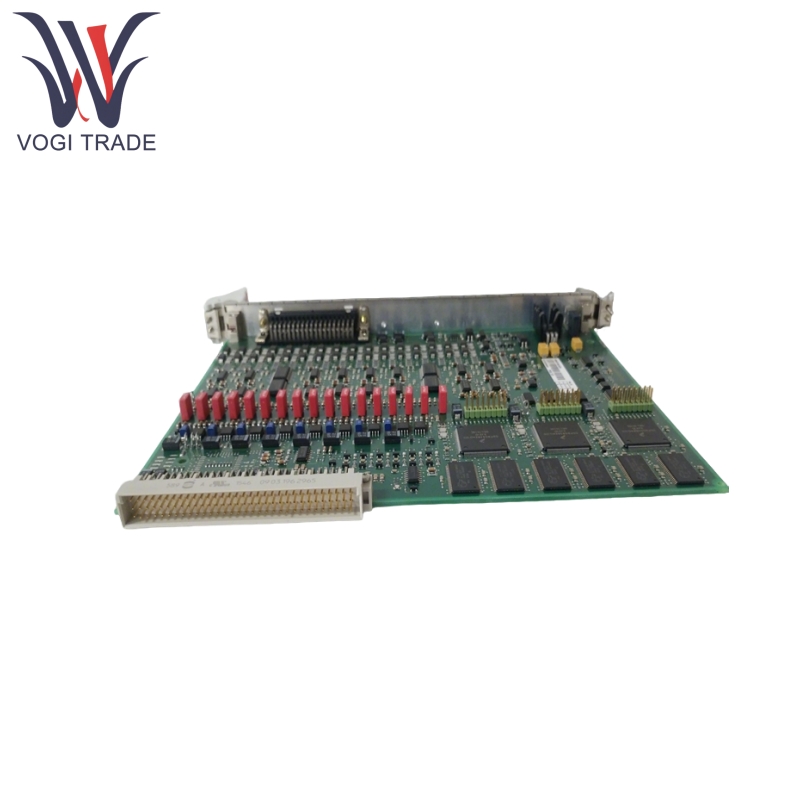

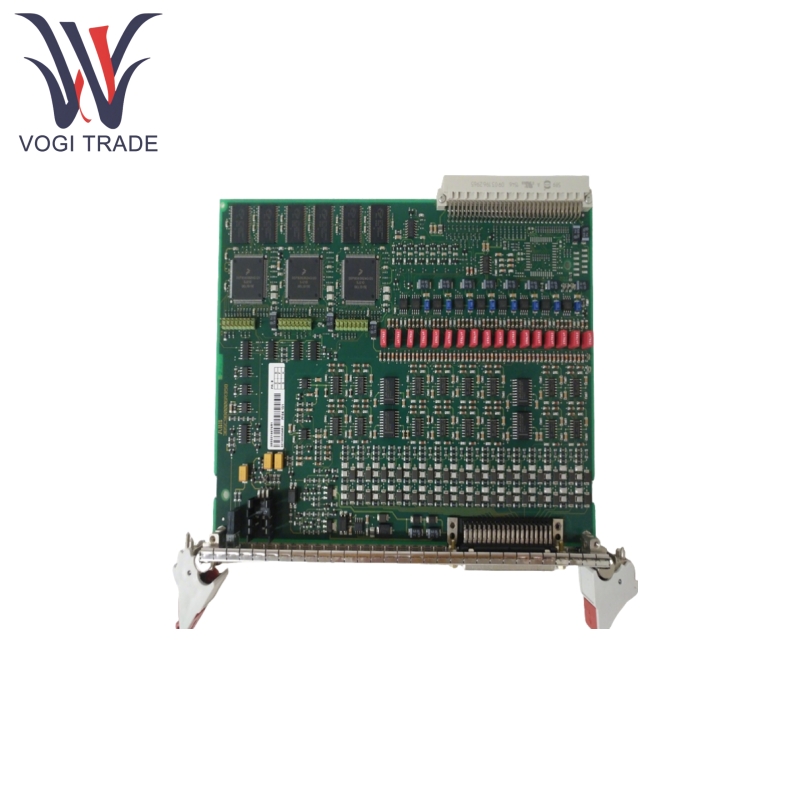

Marka: ABBAçıklama: Sinyal İşleme KuruluDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB PFBK164 Exc3BSE000469R1 esas olarak aktüatörlerin kesin kontrolünü sağlamak için dijital sinyalleri standart analog sinyallere (4-20mA akım veya 0-10V voltaj gibi) dönüştürmek için kullanılır.
| Üretmek |
Abb |
| Model numarası |
PFBK164 |
| Sipariş numarası |
Exc3bse000469r1 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8517799000 |
| Boyut |
12*12*8cm |
| Ağırlık |
0.6kg |
Ürün özellikleri
ABB PFBK164 Exc3BSE000469R1, 12 bit veya 16 bit çözünürlüğü destekleyerek analog çıkış sinyallerinin stabilitesini ve doğruluğunu sağlar ve endüstriyel ortamlarda kontrol hassasiyeti için katı gereksinimleri karşılar.
ABB PFBK164 Exc3BSE000469R1, PLC ve DCS sistemleriyle (12 Mbps'ye kadar) yüksek hızlı veri alışverişini desteklerken, aynı zamanda Modbus RTU protokolü (bir dönüştürücü gerektirir) ile uyumlu bir Profibus DP arayüzünü entegre eder.
ABB PFBK164 EXC3BSE000469R1 Destek Aşırı akım, aşırı ısınma, kısa devre koruması, LED gösterge ışıkları aracılığıyla modül durumunu gerçek zamanlı olarak ve geri bildirim anormalliğini izleyebilir.
ABB PFBK164 Exc3BSE000469R1, sistemin sıcak uyumlu olmasını sağlar ve sistem kesintisi olmadan sistem bakım/yükseltmelerine izin verir. Güçlü EMI direnci sağlayan metal bir gövdede gelir ve sert endüstriyel ortamlarda kullanım için uygundur.
Prensibi kullanarak ürün
PFBK164 Exc3BSE000469R1, Dijital komutu PROFIBUS DP aracılığıyla denetleyiciden demodüle eder, dahili dijital-analog dönüştürücü (DAC) aracılığıyla analog duruma dönüşür ve koşullandırma devresi boyunca aktüatöre iletir.
PFBK164 Exc3BSE000469R1, Profibus DP protokolünü takip eder ve ana-köle iletişim modu kullanır, burada ana slave periyodik olarak anket yapar, kontrol komutları gönderir ve durum bilgilerini okur. İletişim çerçevesi, veri bütünlüğünü sağlamak için bir başlangıç biti, veri alanı, parite biti ve durdurma biti içerir.
Yüksek güvenilirlik senaryolarında, PFBK164 Exc3BSE000469R1, ikili Profibus DP bağlantıları aracılığıyla yedek denetleyicilere bağlanabilir. Birincil bağlantı hatası durumunda, kontrol kesintilerini önlemek için otomatik olarak yedekleme bağlantısına geçer.
Ürün parametresi
Aşağıdaki detay ABB PFBK164 EXC3BSE000469R1 sinyal işleme kartı içindir.
Dijital Sinyal: Profibus DP (aralık 0-27648) aracılığıyla 16 bit kontrol komutları alır
Güç kaynağı: 12-48VDC (geniş voltaj girişi, dalgalanma ≤%10), güç tüketimi ≤3.5w
Akım: 4-20mA (yük direnci ≤500Ω) veya 0-20mA (yük direnci ≤1000Ω)
Voltaj: 0-10V (yük direnci ≥200kΩ)
Güç Kaynağı ve Sinyal Kanalı İzolasyon Voltajı ≥1000VDC, 100a'ya kadar artış koruma kapasitesi (10/700μs)
Sıcaklık: -20 ° C ila +50 ° C (çalışma), -40 ° C ila +85 ° C (depolama)
Nem:% 5-% 95 RH (Yoğuşma yok)
