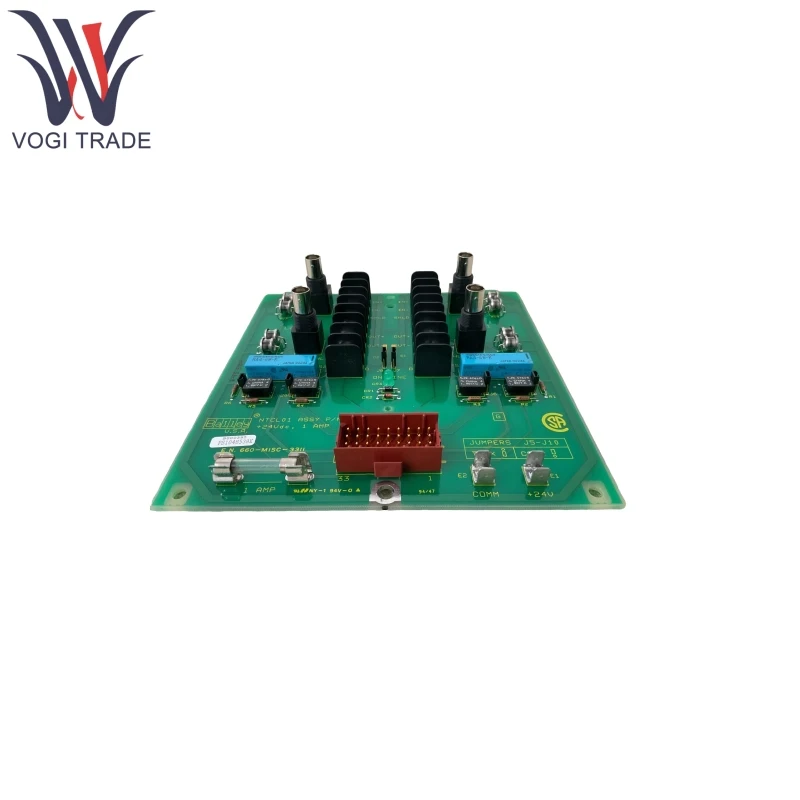

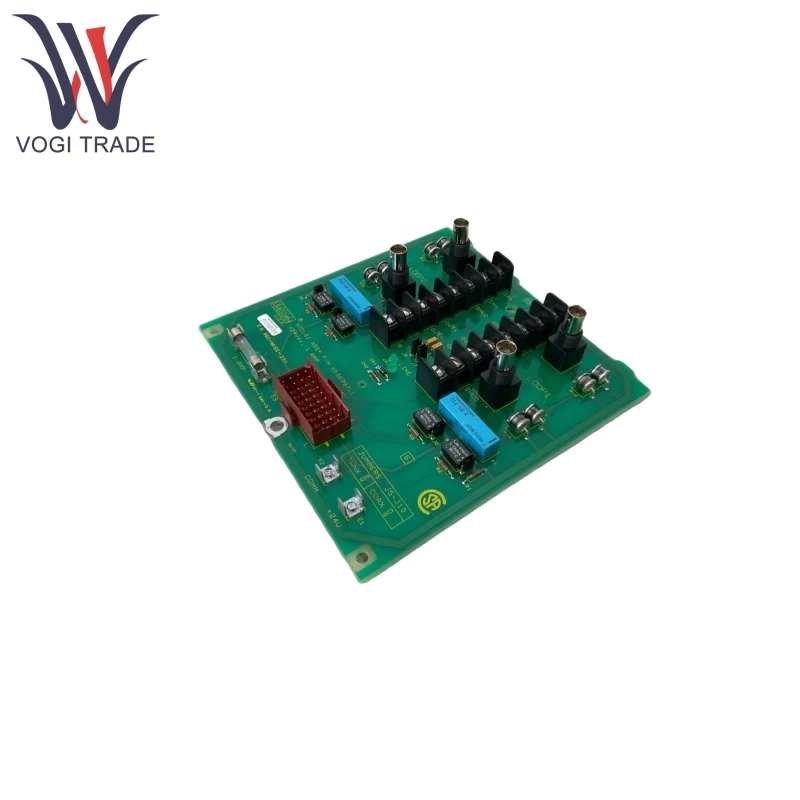

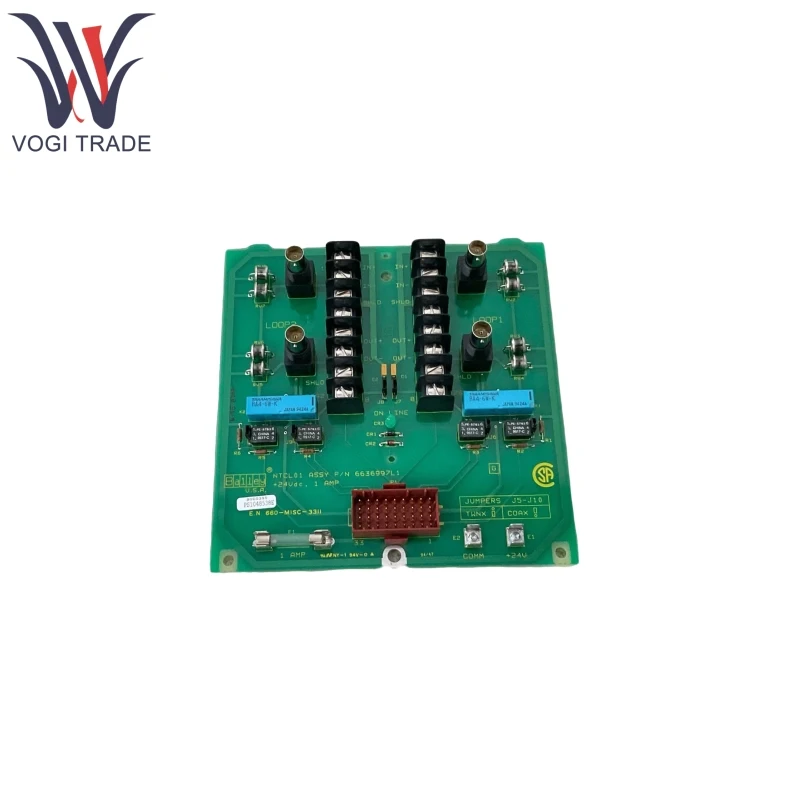

ABB NTCL01

Ürün özellikleri

ABB NTCL01, ±% 0.1 FS doğruluğu ile 4-20mA ve ± 10V gibi standart sinyalleri destekler.

ABB NTCL01, ≤1ms yanıt süresi ile kuru kontakları ve TTL seviyesi giriş/çıkışını destekler.

ABB NTCL01, cihaz teşhis bilgilerini iletmek için 4-20ma sinyalindeki dijital iletişimi kaplayabilir ve uzak parametre yapılandırmasını destekler.

ABB NTCL01, saha tarafı ve DCS tarafı arasında elektriksel izolasyona sahiptir ve ≥2500vrms izolasyon voltajı, zemin potansiyel girişimini önler.

ABB NTCL01, 10V/m'ye kadar RF parazit direnci ile EN 61000-6-2 Endüstriyel Çevre Standardına uygundur.

ABB NTCL01, 1 Mbps'ye kadar tam çift yönlü iletişimi destekler. Çift eksenli kabloları (1 km'ye kadar) veya koaksiyel kabloları (5 km'ye kadar) destekler ve fiber optik genleşme modülleriyle uyumludur (harici bir dönüştürücü gerektirir).

ABB NTCL01, ABB DCS sistemleri ile sorunsuz bir şekilde entegre olur, Modbus RTU (RS-485) ve Profibus DP'yi destekler ve üçüncü taraf PLC veya SCADA sistemleriyle uyumludur.

ABB NTCL01, alan cihazlarının güç kaynağı durumunu, iletişim bağlantısı kalitesini ve sinyal aşırı yük alarmlarını gerçek zamanlı olarak izler. Hızlı problem tanımlama için LED durum göstergeleri (güç, iletişim, hata) içerir.

ABB NTCL01, HART protokolü veya DCS yapılandırma yazılımı aracılığıyla cihaz parametrelerinin uzaktan okunmasını sağlar. Kesinti olmadan ürün yazılımı çevrimiçi yükseltmelerini destekler.

Pprensibi kullanarak roduct

ABB NTCL01, 4-20mA sinyalini bir analogdan dijital dönüştürücü (ADC) yoluyla 16 bit dijital bir değere dönüştürür ve bir Infinet Protokol çerçevesine kapsar.

Çift yönlü veri alışverişini etkinleştirmek için analog sinyal üzerinde 1200Hz/2200Hz FSK dijital sinyalini kaplar.

Modbus RTU verilerini Infinet formatına eşlemek için dahili bir işlemci kullanır ve bunun tersi de geçerlidir.

Master istasyonuyla (Innis 01 denetleyicisi gibi) bir köle istasyonu olarak, papatya zincirini veya yıldız topolojisini destekleyen bir köle istasyonu olarak iletişim kurar.

Çift ağ bağlantı noktaları, arıza durumunda otomatik olarak geçiş yaparak iki bağımsız bağlantıya bağlanabilir. Multi-Protokol Karışık Ağ için PROFIBUS DP ağ geçidi işlevselliğini destekler.

Ürün uygulaması

ABB NTCL01, kuyu başı basınç sensörlerinin ve akış sayaçlarının veri toplama ve uzaktan kumandası için kullanılabilir ve patlamaya dayanıklı alanlarda kurulumu destekler.

Trafo Mücadelesi Durum İzleme için kullanılabilir ve IEC 61850 standardı ile uyumludur.

Reaktör sıvı seviyesi ve pH değeri gibi analog sinyallerin gerçek zamanlı izlenmesini sağlar ve tahmini bakım elde etmek için HART protokolü ile birleştirilir.

Pompa istasyonu motor akımı ve valf açıklığının merkezi yönetimini sağlar ve üçüncü taraf PLC'lerle MODBUS RTU iletişimini destekler.
