ABB NCSA-01

Marka: ABB
Açıklama: Adaptör modülü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
ABB NCSA-01, ABB değişken frekans sürücüleri ile CS 31 dağıtılmış otomasyon sistemleri arasında sorunsuz bağlantı elde etmek için endüstriyel otomasyon senaryoları için özel olarak tasarlanmıştır. Temel işlevi, CS 31 veri yolu protokolü aracılığıyla sistem ana istasyonu ile iletişim kurmak ve değişken frekans sürücülerinin uzaktan kumanda ve durum izlemesini sağlamak için DDC fiber optik bağlantıları aracılığıyla ABB değişken frekans sürücüleri ile veri alışverişi yapmaktır.

Talep Gönder

Ürün Açıklaması

Üretmek	Abb
Model numarası	NCSA-01
Sipariş numarası	NCSA-01
Katalog	CS 31
Menşei ülke	İsviçre
HS kodu	8504409999
Boyut	1286cm
Ağırlık	0.2kg

Ürün özellikleri

ABB NCSA-01, ana istasyonla CS 31 veri yolu üzerinden ve DDCS fiber optik bağlantı üzerinden değişken frekans sürücüsü ile iletişim kurabilir ve iki protokol arasında şeffaf veri iletimini sağlar.

ABB NCSA-01, 1-3 veri kümesinin çift yönlü iletimini destekler (her veri kümesi 3 16 bit veri kelimesi içerir), farklı kontrol gereksinimlerini karşılamaktadır (varsayılan 1 veri kümesi, parametre yapılandırması yoluyla genişletilebilir).

ABB NCSA-01, farklı CS 31 ana istasyon konfigürasyonlarıyla uyumlu olan “Kelime Modu” nu (İstasyon Numaraları 0-5, Paylaşılan İstasyon Numaraları Adres İndeksleme gerektirir) ve “İkili Mod” (İstasyon Numaraları 0-57, Bağımsız Numaralama) destekler.

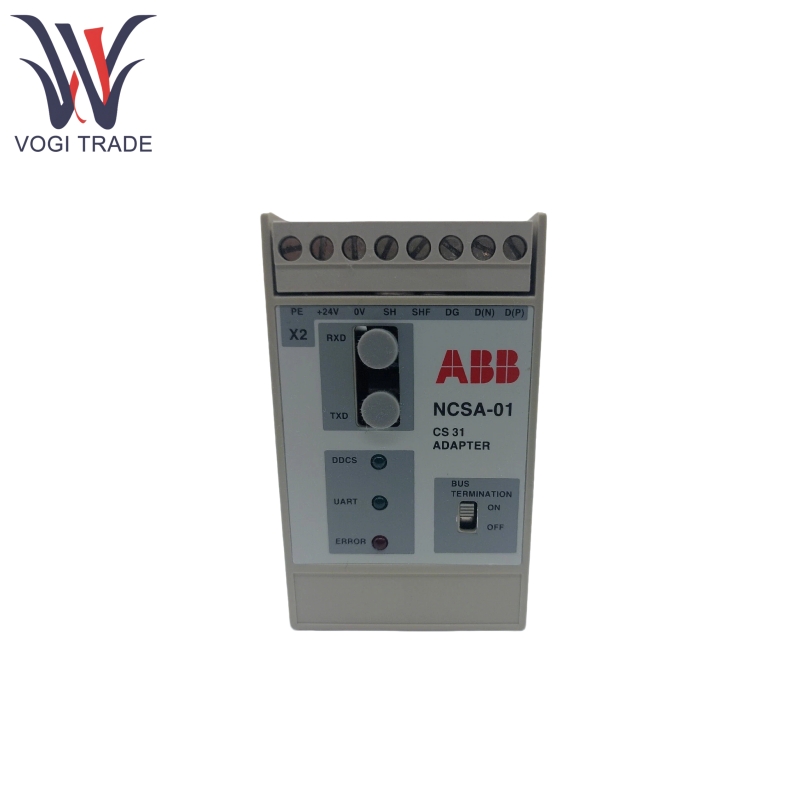

ABB NCSA-01, DDCS fiber optik bağlantı hataları, CS 31 veri yolu hataları ve donanım hataları gibi 3 LED göstergeleri (DDCS, UART, hata) aracılığıyla bağlantı durumu hakkında gerçek zamanlı geri bildirim sağlar, hızlı sorun gidermeyi kolaylaştırır.

ABB NCSA-01, bir anahtar yoluyla etkinleştirilebilen/devre dışı bırakılabilen yerleşik terminal dirençleri içerir, bus sonu kurulum gereksinimlerini ve sinyal yansımasını azaltır.

ABB NCSA-01, güvenilir topraklamayı, optik bağlantıyı elektrik izolasyonu ve elektromanyetik girişim direncini destekler (EMC standartları EN 50081-2 ve EN 50082-2 ile uyumlu).

Prensibi kullanarak ürün

ABB NCSA-01, Master Station tarafından CS 31 veri yolu aracılığıyla gönderilen ve “Veri Kelimeleri” şeklinde veri kümesinde kapsüllenen kontrol komutlarını alabilir.

ABB NCSA-01, CS 31 protokol verilerini DDCS protokol formatına dönüştürebilir ve bir fiber optik bağlantı yoluyla değişken frekans sürücüsüne iletebilir. Değişken frekans sürücüsünün çalışma durumu DDCS bağlantısı aracılığıyla NCSA-01'e geri iletilir, CS 31 protokolüne dönüştürülür ve ana istasyona gönderilir.

ABB NCSA-01, yerleşik devreler yoluyla CS 31 veri yolu ve DDCS bağlantısının durumunu izleyebilir. Bir donanım hatası algılanırsa, bir hata LED alarmını tetikler.

Modül CS 31 veri yolunun sonuna yerleştirilmişse, sonlandırma direncinin sinyal yansımasını azaltmasını ve kararlı iletişimi sağlamasını sağlayın.

Ürün parametresi

Aşağıdakiler ABB NCSA-01 Adaptör Modülü Detaydır.

Kategori	Ayrıntılı parametreler
Güç kaynağı	Çalışma voltajı: 24V DC ±% 10 Mevcut tüketim: 65mA Harici korumalı kablo güç kaynağı gerekli
İletişim Arayüzleri	- CS 31 Bus: Korumalı Bükülmüş Çift (Rs 485 Standart), İletim Oranı 187.5kbit/s, Maksimum Bus uzunluğu 500m - DDCS bağlantısı: fiber optik kablo (plastik çekirdek, 1mm çap), iletim hızı 4Mbit/s, maksimum uzunluk 10m
Veri iletimi	Her yönde 1-3 veri kümesini destekler (her veri kümesi 3 16 bit veri kelimesi içerir) Maksimum kare uzunluğu: Kelime modunda 16 bayt, ikili modda 15 bayt
Çevresel Uyarlanabilirlik	- Koruma Sınıfı: IP20 (iç mekan kullanımı için toz geçirmez) - Çalışma sıcaklığı: 0-50 ° C -Kurulum Sıcaklığı: -20-70 ° C -Depolama sıcaklığı: -40-70 ° C - bağıl nem:% 5-95 (yoğuşma yok)
Mekanik özellikler	Titreşim: Maksimum 0.3mm (2-9Hz), 1m/s² (9-200Hz) Şok: 70m/s² (22ms)

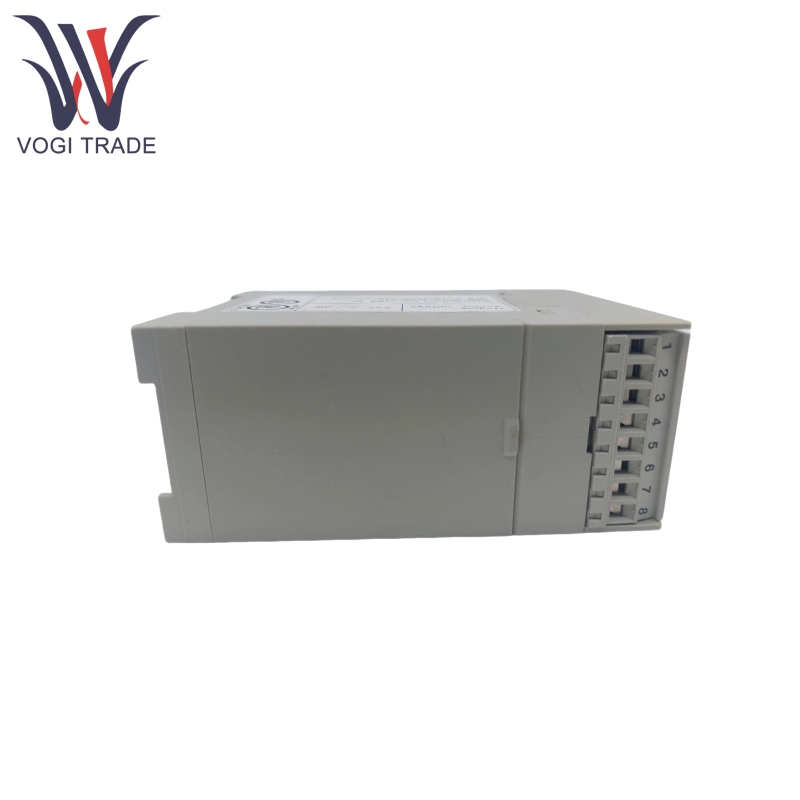

Terminaller ve arayüzler	Veri sinyalleri (D (P)/D (N)), topraklama (PE/SH/SHF), güç kaynağı (+24V/0V) arayüzler dahil 8 kutuplu vidalı terminal bloğu (x2) 9 Fiber Optik Arayüzler (Alıcı için mavi, Verici için Gri)
