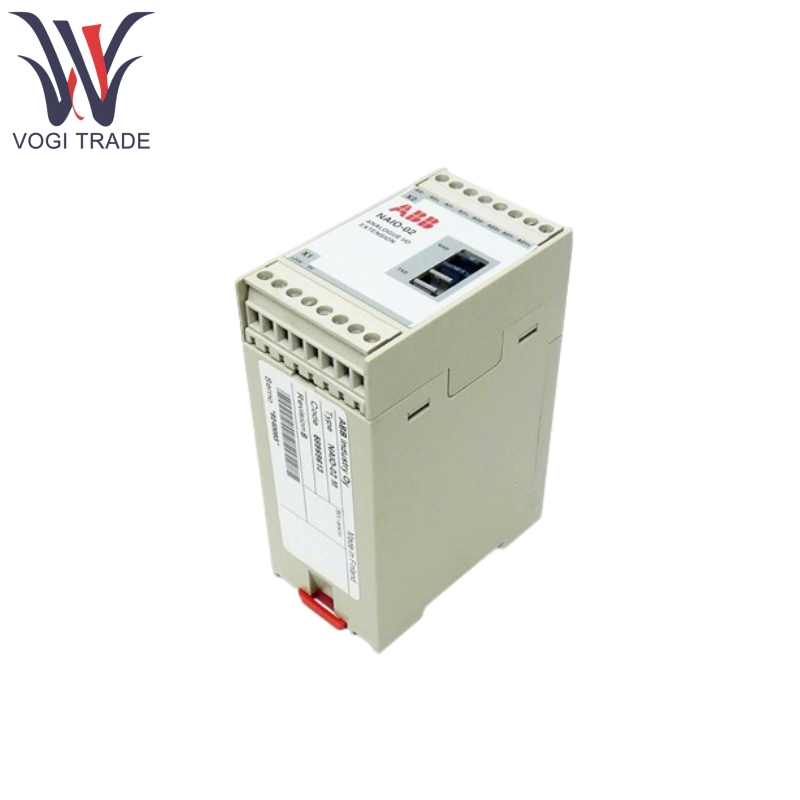

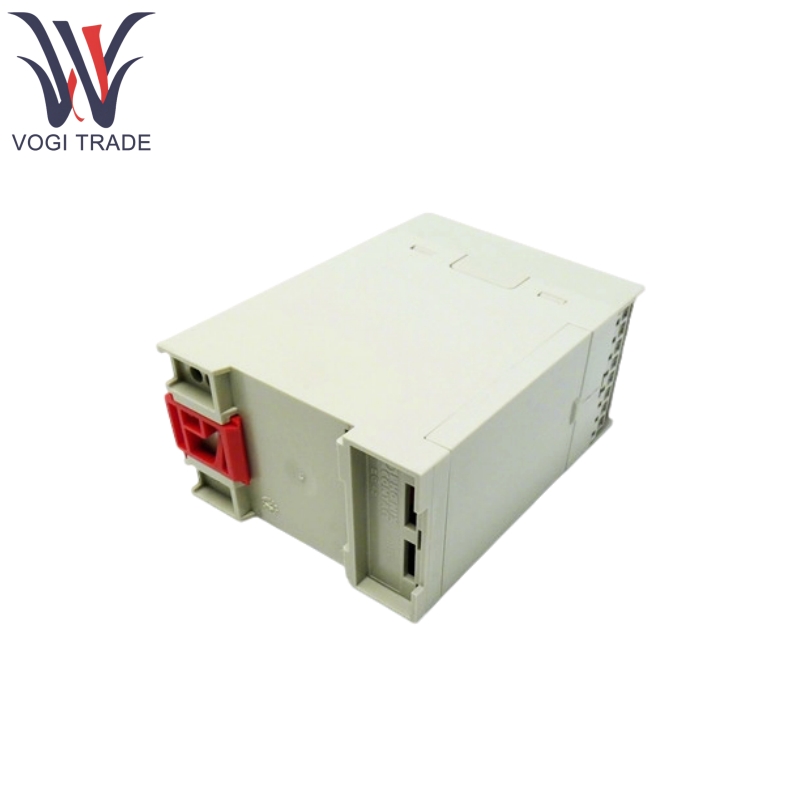

ABB NAIO-02

Ürün özellikleri

ABB NAIO-02, ± 0 (4) ~ 20mA akım sinyalleri, ± 0 (2) ~ 10V voltaj sinyalleri ve ± 0 ~ 2V voltaj sinyalleri dahil olmak üzere sabit bipolar sinyalleri destekler ve hem pozitif hem de negatif yönlerde analog sinyal alımı gereksinimlerini karşılar.

ABB NAIO-02, ≤700 Ω yük direnci ile dış aktüatörleri (vanalar veya hız kontrol vanaları gibi) sürebilen 0 (4) ila 20 mA akım çıkışından oluşan iki kanal sağlar.

ABB NAIO-02 girişi, 11 bit veri bitleri + 1 bit işaret biti A/D dönüşümü (bipolar mod) kullanır ve çıkış, sinyal edinme ve kontrolün doğruluğunu sağlayarak tam ölçeğin% 0.5'inin tam ölçeğinin (25 ° C'de) doğruluğu ile 12 bit D/A dönüşümdür.

ABB NAIO-02, 1 mbit/s'lik bir iletim hızını destekleyen bir fiber optik bağlantı yoluyla ACS 600 değişken frekans sürücüsünün NAMC kartına bağlanabilir. Master istasyon (NAMC) tarafından periyodik olarak ankete katılan veriler ile DDCS halka ağında bir köle istasyonu olarak işlev görür.

Girişler, çıkışlar, güç kaynağı ve zemin izolasyon (test voltajı: 1.5 kV AC/1 dakika) ile tasarlanmıştır, bu da yüksek gürültü seviyelerine sahip endüstriyel ortamlar için elektromanyetik parazit ve uygunluk için güçlü bir direnç sağlar.

ABB NAIO-02, 7 bitlik bir dip anahtarı ile benzersiz bir düğüm numarası (0-127) ile yapılandırılabilir ve DDCS halka ağındaki diğer modüllerle çatışmadan iletişim kurabilir.

Ürün uygulaması

ABB NAIO-02, endüstriyel üretim hatlarına, pompa ve fan sistemlerine, vinç ekipmanlarına, proses kontrolüne ve diğer alanlara uygulanabilir.

Endüstriyel Üretim Hatları:

Üretim hattından sıcaklık ve basınç gibi işlem parametrelerini toplamak için ACS 600 değişken frekans sürücüsünün analog arayüzünü genişletin ve konveyör bandının hızını veya ekipmanın çalışma durumunu ayarlamak için çıkış kontrol sinyalleri.

Pompa ve Fan Sistemleri:

Kapalı döngü düzenlemesi elde etmek için pompaların veya fanların hızını kontrol etmek için analog girişler ve çıkış sinyalleri üzerinden boru hattı basıncı/akışını izleyin.

Vinç ekipmanı:

ACS 600 vinç sürücüsü ile birlikte, kaldırma hızını ayarlamak ve güvenli çalışmayı sağlamak için yük sensörlerinden analog sinyaller, çıkış kontrol sinyalleri toplayın.

Süreç Kontrolü:

Kimyasal ve metalurjik uygulamalarda, sıvı seviyesi ve konsantrasyonu gibi analog parametrelerin toplanmasını ve kontrolünü genişletin ve hassas süreç düzenlemesi elde etmek için değişken frekans sürücüsü ile işbirliği yapın.

Ürün parametresi

Aşağıdakiler ABB NAIO-02 Analog I/O Uzatma Modülü Detaydır.
