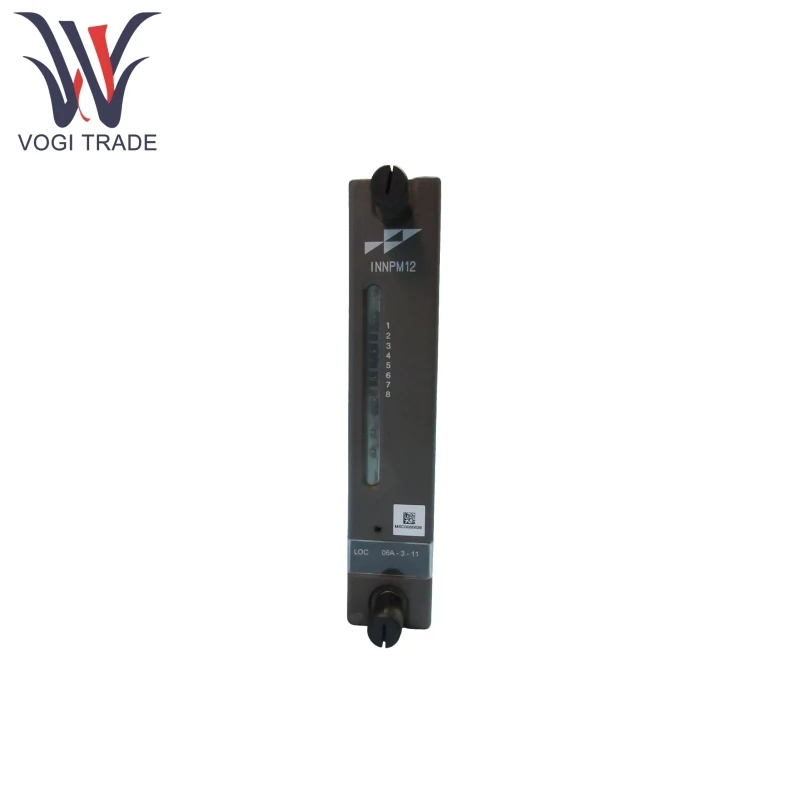

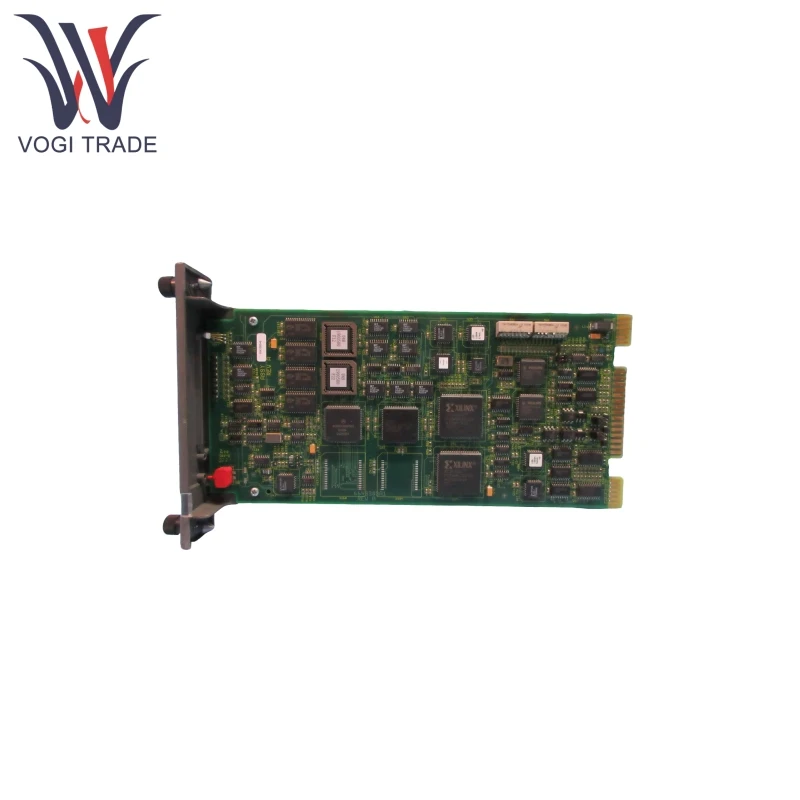

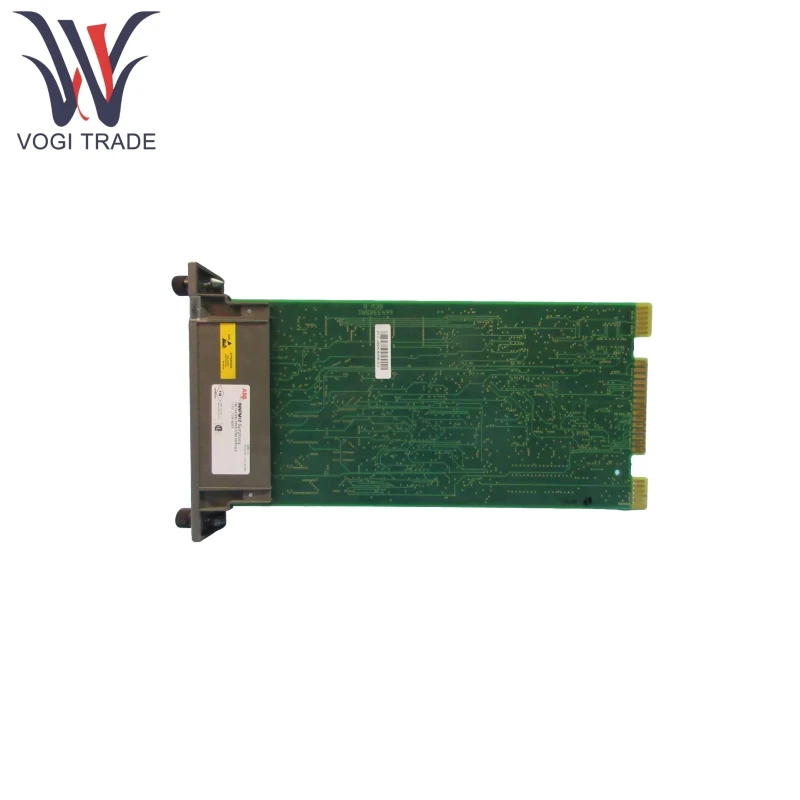

ABB Innpm12

Ürün özellikleri

ABB InnPM12, CNET ve Controlway arasında bir köprü görevi görür ve uyum kontrol ünitesi ile CNET ağı arasındaki veri etkileşimini sağlar. Yerinde giriş değerleri, durum ve yapılandırma parametrelerinin iletimini ve kontrol komutlarının alınmasını ve geri bildirimlerini destekler.

ABB INNPM12, yüksek güvenilirlik tasarımı destekler ve yedek InnIS01 modülleri ile birlikte kullanılmalıdır (tam bir yedek konfigürasyon 2 Innis01 + 2 InnPM12 modülünden oluşur). İkincil INNPM12 modülü, doğrudan bir şerit kablosu ile birincil modülü sürekli olarak izler. Birincil modül arızası durumunda, kesintisiz iletişimi sağlamak için otomatik olarak ikincil modüle geçer.

ABB InnPM12, veri bütünlüğünü sağlamak için denetleyici ve ağ arabirimi modülü arasındaki bilgi alışverişini koordine ederek uyum kontrol ünitesinin veritabanını korur.

Prensibi kullanarak ürün

ABB Innpm12 Bir taraf, CNET yüksek hızlı kontrol ağına bağlanan Innis01 Ağ Arabirimi modülüne bağlanır.

ABB InnPM12 Diğer taraf, Harmony Rack denetleyicisi ve giriş/çıkış (G/Ç) cihazlarıyla iletişimi sağlayan Controlway veri yoluna bağlanır.

ABB INNPM12, HSI'dan kontrol komutları alırken ve denetleyiciye aktarılırken, CNET aracılığıyla kontrolör tarafından toplanan alan verilerini HSI veya bilgisayara aktararak bir ara ağ geçidi olarak işlev görür ve böylece işlem izleme ve kontrolün kapalı döngü işlemini tamamlar.

Ürün uygulaması

ABB InnPM12, kontrol üniteleri ve merkezi ağ arasındaki veri etkileşiminin elde edilmesi gereken kimya mühendisliği, enerji üretimi ve üretim gibi endüstriyel proses kontrol senaryolarında kullanılabilir.

ABB InnPM12, iletişim kesintisi durumunda hiçbir veri kaybolmamasını veya kontrolün kaybolmamasını sağlamak için yüksek güvenilirlik ve gereksiz tasarım gerektiren kritik işlemlerde kullanılabilir.

ABB InnPM12'nin büyük kontrol sistemlerinde bitki çapında zaman senkronizasyonu ve merkezi veri izleme elde etmek için CNET aracılığıyla uygulanması gerekmektedir.
