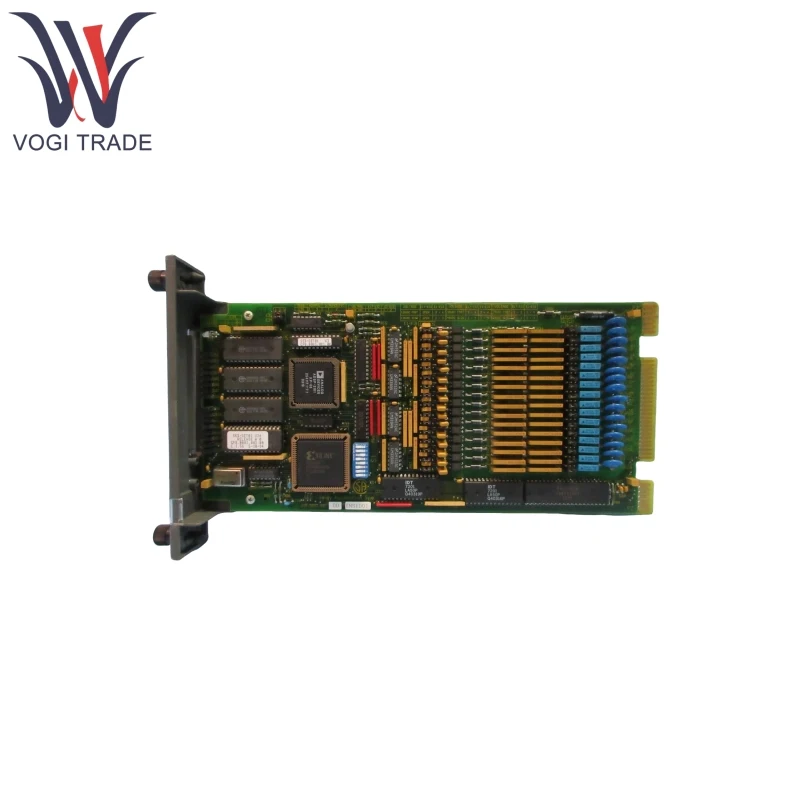

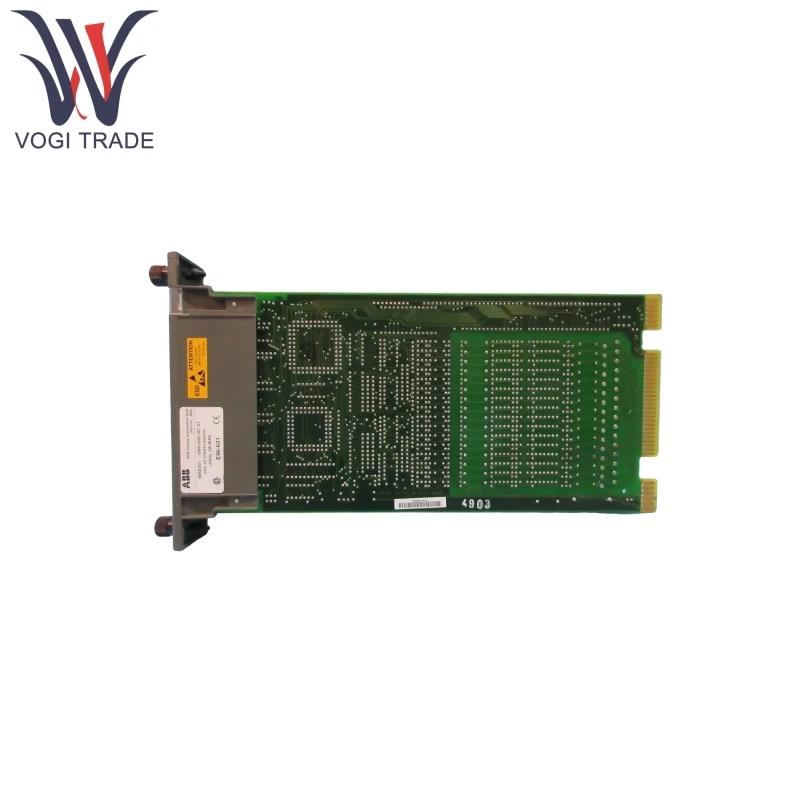

ABB IMSED01

Marka: ABB
Açıklama: Dijital Giriş Modülü Olaylar Sırası
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
ABB IMSED01 esas olarak endüstriyel işlemlerde dijital sinyallerin durum geçişlerini toplamak ve bu olayları kayıt ve işleme için sistem ana modülüne iletmek için kullanılır. Bu, devre kartındaki jumperlar, anahtarlar ve terminal birimleri ile şant yapılandırma modülleri ve G/Ç kanalları ile elde edilir.

Talep Gönder

Ürün Açıklaması

Üretmek	Abb
Model numarası	IMSED01
Sipariş numarası	IMSED01
Katalog	-
Menşei ülke	İsviçre
HS kodu	8473309000
Boyut	34186cm
Ağırlık	0.4kg

Ürün özellikleri

ABB IMSED01, sinyal durumu geçiş olaylarını yakalamaya odaklanarak en fazla 16 dijital alan girişini işleyebilir. Her giriş kanalı, parazit direncini artırmak için optik izolasyon kullanır.

ABB IMSED01 çoklu giriş voltajını destekler ve sadece sistem kontrol mantığı için 24VDC (±%10), 48VDC (±%10), 125VDC (±%10) veya 120VAC (±%10) olarak ayrı ayrı programlanabilir.

ABB IMSED01, G/Ç genişletme veri yolu aracılığıyla uyum denetleyicisi ile iletişim kurar ve denetleyici, işlev kodu 242'yi (SOE dijital olay arabirimi) kullanarak yapılandırır ve erişir.

ABB IMSED01, aynı G/Ç genişletme veri yolu segmentindeki IMSET01 modülü ile bir arada bulunabilir ve 1 IMSET01 modülü ile birlikte 63 IMSED01 modülünü destekler.

Topladığı dijital durum geçiş olayları, uyum kontrol ünitesi düzeyinde toplanır ve merkezi yönetim için Insem01 ana modülüne iletilir.

Prensibi kullanarak ürün

ABB IMSED01, bağlı dijital giriş sinyallerini sürekli olarak izleyerek “açma-kapama” veya “dışı” durum geçiş olaylarını sürekli olarak izler.

Toplanan olaylar, HCU seviyesindeki ABB IMSED01 modülünden bilgi ile toplanır ve daha sonra G/Ç genişletme veriyolu aracılığıyla Insem01 ana modülüne iletilir.

Insem01 ana modülü, olayları zaman ayırır, bunları dahili bir veritabanında saklar ve insan-makine arayüzünü bilgilendirir ve tetik koşulları karşılandığında rapor oluşturma için verileri iletir.

ABB IMSED01, olay zaman damgalarının doğruluğunu sağlayarak sistem genelinde senkronizasyon elde etmek için sistemdeki INTKM01 TIME Senkronizasyon Ana Modülüne (RS-485 bağlantısı üzerinden) güvenir.

Ürün parametresi

Aşağıdaki ayrıntı ABB IMSED01 Dijital Giriş Modülü Sırası içindir.

Kategori	Belirli parametreler
Güç gereksinimi	+5VDC (±%5), tipik akım 350mA
Mikroişlemci	16 bit, çalışma frekansı 10MHz
Hafıza	64kb RAM 64kb oda
Dijital girişler	Voltaj Aralığı: 24VDC/48VDC/125VDC (±%10), 120VAC (±%10) Tipik akım: 24VDC'de 5mA, 48VDC/125VDC'de 4mA, 120VAC'da 5mA
Açma/Kapatma Voltajı	Açma (Minimum): 24VDC için 21.6VDC, 48VDC için 43.2vdc, 125VDC için 112.5VDC, 120VAC için 108VAC Kapatma (Maksimum): 24VDC için 10VDC, 48VDC için 20VDC, 125VDC için 50VDC, 120VAC için 50VAC
Akım Özellikleri Giriş	En azından maksimum akım: 21.6VDC'de 4mA, 43.2vdc'de 4.4mA, 112.5VDC'de 3.2mA, 108VAC'da 4mA'da Maksimum sızıntı akım: 1.5mA (tüm voltajlar için)
Yanıt Süresi	Tipik Değerler: DC Hızlı (1.1ms), DC Slow (18ms), AC (ilk pozitif yarım döngüden 5 ms)
İzolasyon performansı	Kanaldan Sisteme: 1000VDC/V RMS Kanaldan Kanal: 350VDC/V RMS
Dalgalanma koruması	IEEE-472-1974 Surge Dayanak Yetenek Testi
Çevresel parametreler	Çalışma sıcaklığı: 0 ° C-70 ° C (32 ° F-158 ° F) Bağıl Nem:% 5-% 95 (≤55 ° C, Yoğunluk Olmaması),% 5-45 (70 ° C, Kondensing) Kirlilik derecesi: ben Yükseklik: 0 ~ 3km (1.86 mil)
