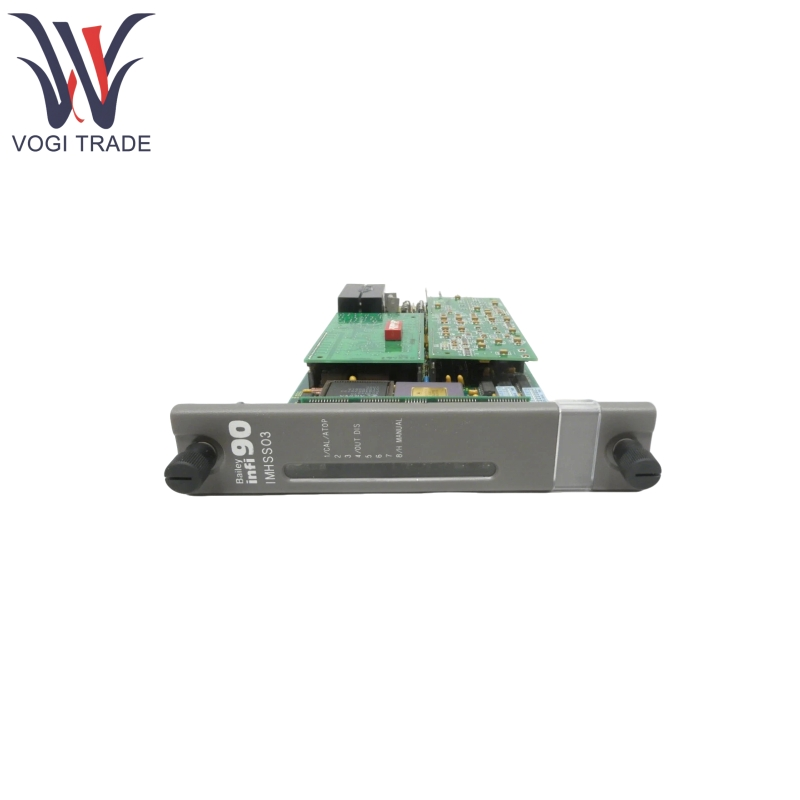

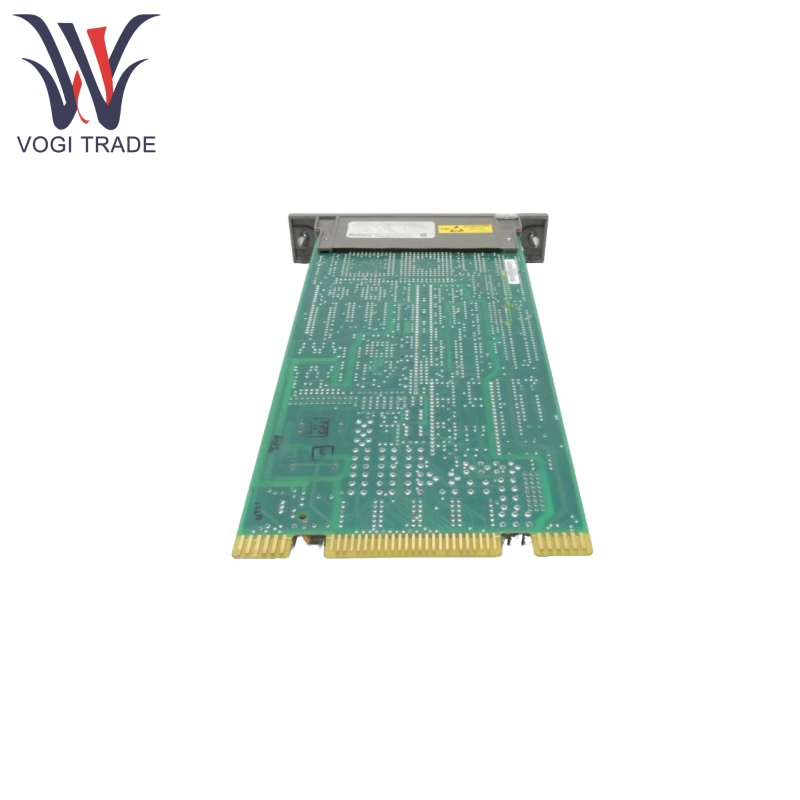

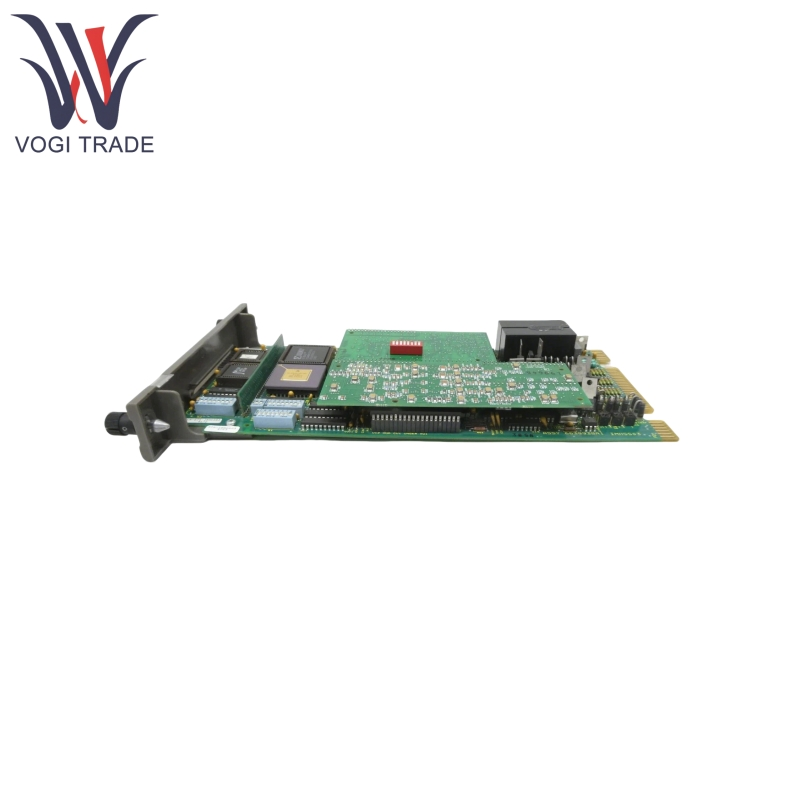

ABB IMHSS03

Ürün özellikleri

ABB IMHSS03, bir doğrusal değişken diferansiyel transformatör (LVDT) yoluyla hidrolik aktüatörden pozisyon geri bildirimi elde eder, MFP tarafından gönderilen konum komutu ile karşılaştırır ve servo valfini veya I/H dönüştürücüsünü kapalı döngü kontrolü elde etmek için sürer, bu da gerilim valfi pozisyonunun komutla tam olarak eşleşmesini sağlar.

ABB IMHSS03, yüksek çözünürlüklü analog-dijital ve dijital-analog dönüştürücüler, sinyal işleme doğruluğunu arttırır, LVDT sinyal koşullandırma özelliklerini optimize eder ve pozisyon algılama doğruluğunu artırır.

ABB IMHSS03, devreye alma işlemini basitleştirerek ve kontrol döngüsünün yanıt hızını iyileştirerek demodülatör kazancını otomatik olarak ayarlayabilir.

ABB IMHSS03, gereksiz LVDT arayüzlerini (AC veya DC LVDT'lerle uyumlu) ve gereksiz servo valf çıkışlarını (eşzamanlı olarak işleten çift valf seçeneği veya birincil/bekleme modu ile) destekler ve sistem güvenilirliğini artırır.

ABB IMHSS03, dijital giriş ve dijital çıkış özellikleriyle 4-20mA veya 20-160mA çıkışını destekleyen bir I/H dönüştürücü arayüzü sağlar.

ABB IMHSS03, panel LED göstergeleri aracılığıyla operasyonel durumunu (normal, kalibrasyon, hata, vb.) Görüntüler, donanım hatalarını tespit etmek için teşhis testini destekler ve hata bilgilerini işlev kodları aracılığıyla rapor edebilir.

Prensibi kullanarak ürün

ABB IMHSS03 çok işlevli işlemci modülü ve frekans karşı modülü ile birlikte türbin hız kontrolü için bir kapalı döngü sistemi oluşturur. Çalışma ilkesi aşağıdaki gibidir:

Komut İletimi: MFP modülü, IMHSS03 modülüne IM/Ç genişletme veri yolu aracılığıyla IMHSS03 modülüne konum komutları gönderir.

Sürücü Çıkışı: Komutu aldıktan sonra IMHSS03, dijital komutu bir D/A dönüştürücü aracılığıyla bir analog sinyale dönüştürür, servo valfini veya I/H dönüştürücüsünü çalıştırır ve gaz kelebeği valfi açıklığını ayarlamak için hidrolik aktüatörünü kontrol eder.

Geri besleme tespiti: LVDT, hidrolik aktüatörün pozisyonunu ölçer ve pozisyonla orantılı bir diferansiyel voltaj üretir. IMHSS03 bunu bir demodülatör ve A/D dönüştürücü aracılığıyla bir dijital sinyale dönüştürür ve MFP'ye geri besler.

Hız Regülasyonu: FCS modülü, türbin hızını ölçmek için türbin şaftındaki manyetik bir sensörden darbeleri sayar ve verileri MFP'ye gönderir. MFP, IMHSS03'e gönderilen konum komutunu hız geri bildirimi ile hedef değer arasındaki sapmaya göre ayarlar ve bir kapalı döngü kontrol sistemi oluşturur.

Ürün parametresi

Aşağıdaki ayrıntı ABB IMHSS03 Hidrolik Servo Modülü içindir.

LVDT girişi (ikincil):

4 Analog giriş, 2 set LVDT ikincil (set başına 2 ikincil), 24VPP, ± 7V ortak mod voltajı, 10kΩ diferansiyel giriş empedansı.

LVDT çıkışı (birincil uyarma):

2 Analog çıkış, frekans 400Hz-15kHz, voltaj 2.1-18VPP (minimum empedans 15-120Ω ile karşılık gelir).

Servo Valf Çıkışı:

4 analog çıkış (2 yedek grup), akım ± 8- ± 64mma (maksimum bobin empedansına karşılık gelir).

I/H Dönüştürücü Çıkışı:

1 analog çıkış, 4-20 mA (maksimum empedans 300 Ω) veya 20-160 mA (maksimum empedans 15 Ω).

Dijital Girdi:

3 Optik olarak izole edilmiş giriş (250 VDC), İletim Voltajı ≥18 VDC, İleri Akım 2.8 mA (nominal).

Dijital Çıktı:

1 Optik olarak izole edilmiş açık-kolektör çıkışı (250 VDC), iletim voltajı 2.4 VDC (akım 250 mA), kesme voltajı 24 VDC (sızıntı akımı 10 μA).
