Marka: ABBAçıklama: Dijital Giriş ModülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB IMDSI14 öncelikle saha cihazlarını kontrol sistemlerine bağlamak için tasarlanmıştır, sinyal alımını, izlemeyi ve mantık kontrolünü kolaylaştırır. Modül 48VDC güç girişini destekler ve kararlı sinyal iletimini ve anti-etkileşim özelliklerini sağlamak için optik izolasyon teknolojisini kullanır.
| Üretmek |
Abb |
| Model numarası |
IMDSI14 |
| Sipariş numarası |
IMDSI14 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8473309000 |
| Boyut |
32*18*6cm |
| Ağırlık |
0.4kg |
Ürün özellikleri
ABB IMDSI14, 4.7 kΩ giriş empedansına sahip 48VDC sinyallerini destekleyerek sensörlerin veya anahtarların açma/kapama durumunun kesin olarak algılanmasını sağlayan 16 optik olarak izole edilmiş dijital giriş kanalı ile donatılmıştır. <1 ms'lik bir tepki süresi ile, yüksek hızlı gerçek zamanlı kontrol uygulamalarının taleplerini karşılar.
ABB IMDSI14, elektromanyetik paraziti etkili bir şekilde bloke edebilen ve sert endüstriyel ortamlarda stabiliteyi sağlayabilen optik olarak izole edilmiş teknolojiyi (izolasyon voltajı: 2500V AC) benimser.
ABB IMDSI14, giriş durumunun gerçek zamanlı tespiti, arıza alarmlarını desteklemek ve hızlı arıza lokalizasyonunu kendi kendine teşhis işlevine sahiptir. Modüler tasarımı, sistem genişlemesini ve bakımı kolaylaştırarak sıcak aşınabilir bileşenlere izin verir.
ABB IMDSI14, Modbus ve Profibus gibi ana endüstriyel protokolleri destekleyerek ABB INFI 90, Net 90, 800XA ve diğer DCS sistemlerine sorunsuz entegrasyonun yanı sıra üçüncü taraf PLC'ler veya kontrol sistemleri ile iletişim sağlar.
Prensibi kullanarak ürün

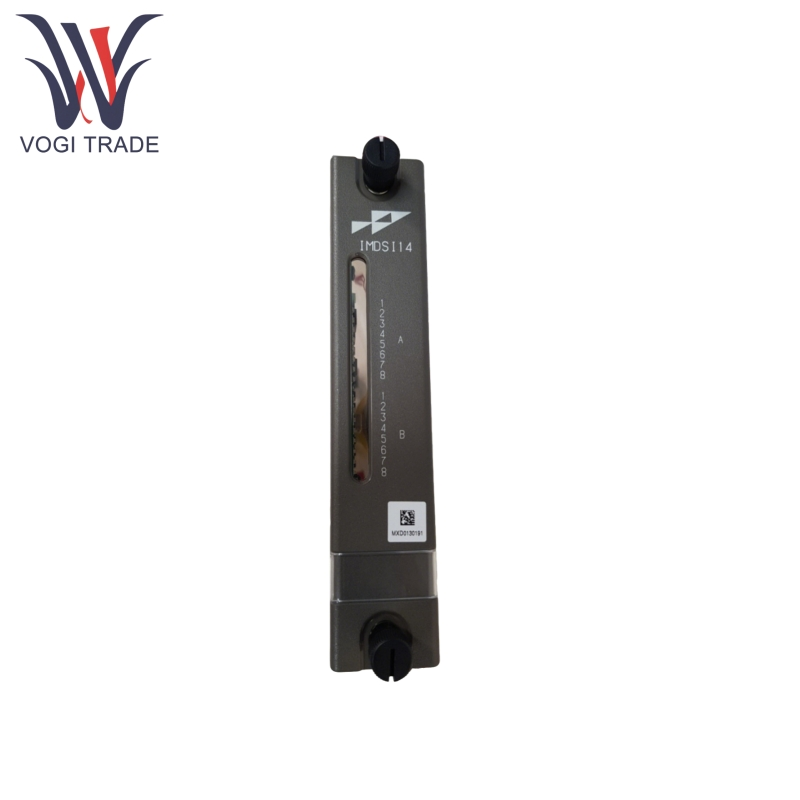

ABB IMDSI14, elektrik parazitini önlemek için optocuplers aracılığıyla kontrol sisteminden alan cihazlarından 48VDC dijital sinyalleri izole eder. Sinyaller, voltaj bölümü ve filtrelemeden sonra TTL seviyelerine dönüştürülür, kontrol mantığı modülü tarafından işlenir ve G/Ç genişletme veri yolu aracılığıyla denetleyiciye iletilir. Her giriş kanalı, sinyal durumunu gerçek zamanlı olarak görüntülemek için bağımsız bir LED göstergesi ile donatılmıştır. Modül, DCS sistemindeki adreslerin esnek yapılandırması için Adres Dip Anahtarı Ayarlarını (S1 anahtarı) destekler.
Ürün uygulaması
ABB IMDSI14, pompaların, vanaların ve motorların çalışma durumunu izleyerek uzaktan başlatma/durdurma ve arıza alarmlarını sağlayabilir.
Üretim hatlarının güvenli çalışmasını sağlamak için güvenlik anahtarlarını, sınır anahtarlarını ve diğer cihazları tespit edebilir.
Kilit kontrolü ve sıralı kontrol uygulayabilir.
Üretim sayımı veya ekipman bakım döngüsü yönetimi için kullanılabilecek sensör aktivasyonlarının sayısını sayabilir.
Güç endüstrisinde, devre kesicilerin açık/kapama durumunu izlemek için ve kimya endüstrisinde reaktör güvenlik kilitlerini izlemek için kullanılabilir.
Bitki çapında veri toplama ve izleme (SCADA) elde etmek için ABB 800XA sistemi ile entegre edilebilir.
