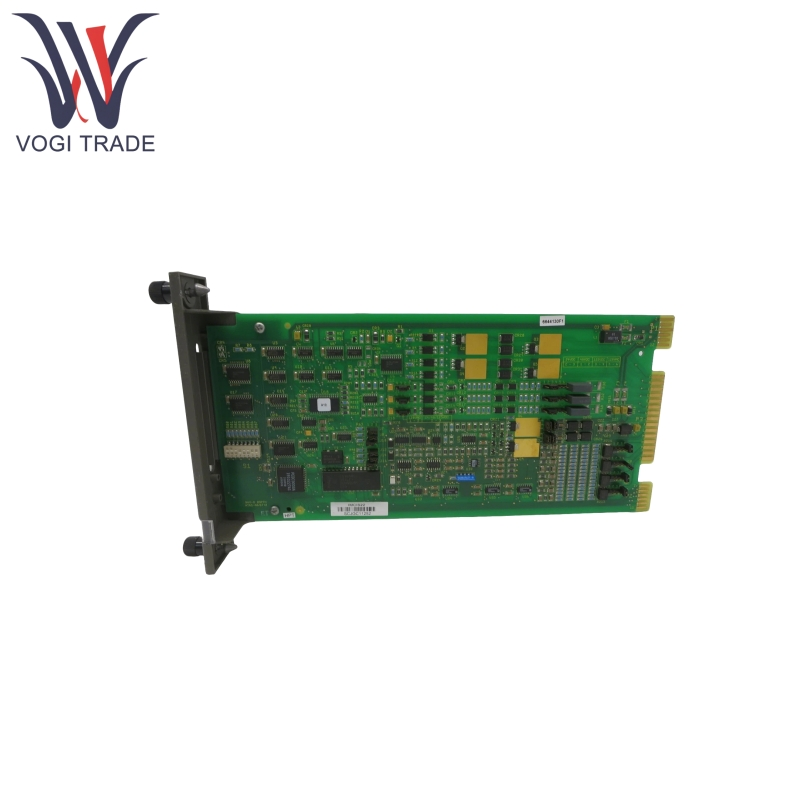

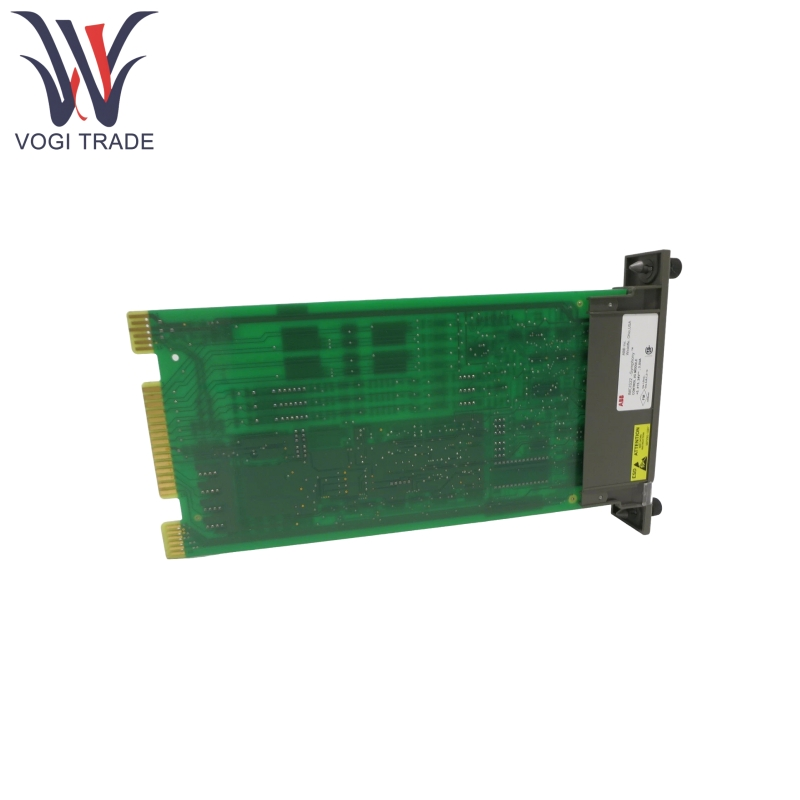

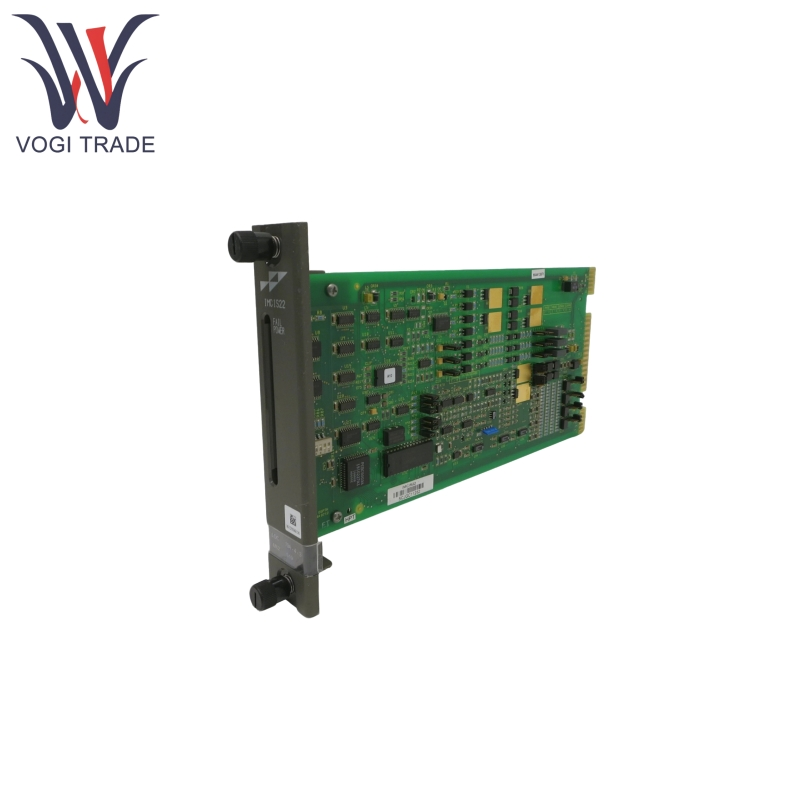

ABB IMCIS22

Marka: ABB
Açıklama: Kontrol G/Ç modülü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
ABB IMCIS22 esas olarak endüstriyel işlemlerde saha sinyalleri ve sistemler arasındaki etkileşim için kullanılır. Temel işlevi, 4 analog sinyal ve 3 dijital sinyali işleme ve izleme için sisteme bağlamak ve işlem kontrolü için 4 dijital sinyal ve 2 analog sinyali çıkarmaktır.

Talep Gönder

Ürün Açıklaması

Üretmek	Abb
Model numarası	IMCIS22
Sipariş numarası	IMCIS22
Katalog	-
Menşei ülke	İsviçre
HS kodu	8473309000
Boyut	32186cm
Ağırlık	0.8kg

Ürün özellikleri

ABB IMCIS22, kalibrasyon işlevselliğine sahip 1-5VDC veya 4-20mA olarak yapılandırılabilen 4 kanallı sinyalleri destekler. Kontrolör aracılığıyla referans voltajını okuyarak sürüklenme ve sıcaklık efektlerini otomatik olarak düzeltir.

ABB IMCIS22, varsayılan çıkış ayarlarıyla 4-20mA veya 1-5VDC olarak yapılandırılabilen 2 kanallı sinyalleri destekler. % 0/% 100 çıktı veya başlangıç veya otobüs arızası üzerine geçerli değeri korur.

ABB IMCIS22, optik izolasyon ve sabit 17ms yanıt süresi içeren 120VAC, 24VDC, 48VDC ve 125VDC ile uyumlu 3 kanal sinyali destekler.

ABB IMCIS22, 24VDC (250mA) veya 48VDC (125mA) yükleri sürebilen optik izolasyon ile 4 kanal sinyali, açık koleksiyon tipi tipi destekler.

ABB IMCIS22, bir G/Ç genişletme veri yolu aracılığıyla denetleyici ile iletişim kurar ve adres ayarlarını destekler (0-63, S1 DIP anahtarı ile yapılandırılmıştır).

ABB IMCIS22'nin bir veri yolu arızası zamanlayıcısı vardır, 10 ms içinde kontrolör saat sinyali alınmazsa, dijital çıkış devre dışı bırakılır ve analog çıkış varsayılan değere geçer.

ABB IMCIS22'nin iki ön panel LED göstergesi (yeşil/kırmızı) vardır. Yeşil sabit, kontrolörle normal çalışmayı ve iletişimi gösterir. Kırmızı sabit, veri yolu arızası zaman aşımını gösterir. Kapalı, güç olmadığını veya etkinleştirilmediğini göstermez.

Prensibi kullanarak ürün

ABB IMCIS22, proses alanı ile senfoni sistemi arasındaki arayüz olarak hizmet eder:

Sinyal Dönüşümü: Analog giriş sinyalleri, bir A/D dönüştürücü aracılığıyla 12 bit dijital değerlere dönüştürülür ve denetleyici tarafından 10 bit dijital değerler çıktı, A D/A dönüştürücü aracılığıyla analog sinyallere dönüştürülür.

İzolasyon Koruması: Dijital G/Ç, alan sinyallerini sistem devrelerinden izole etmek için optocuplers kullanır, bu da parazit ve arıza yayılmasını önler.

İletişim Mekanizması: Kontrolör ile iletişim G/Ç genişletme veriyolu ile elde edilir. Denetleyici, veri okuma/yazma işlemlerini etkinleştirmek için S1 anahtar ayarıyla eşleşmesi gereken bir işlev kodu (FC 79) kullanarak modül adresini yapılandırır.

Arıza İşleme: Bus Arıza Zamanlayıcısı Kontrolör İletişimi'ni izler. Bir zaman aşımı meydana gelirse, önceden tanımlanmış koruyucu eylemler tetiklenir (dijital çıkışlar devre dışı bırakılır, analog çıkışlar varsayılan değerlere ayarlanmıştır) ve LED gösterge ışıkları gerçek zamanlı durum geri bildirimi sağlar.

Ürün parametresi

Aşağıdaki ayrıntı ABB IMCIS22 Kontrol G/Ç modülü içindir.

Kategori	Ayrıntılı parametreler
Güç Gereksinimleri	-Çalışma voltajı: 5VDC (±%5), +15VDC (%-2.5/%5), -15VDC (-5/ +%2.5), +24VDC (±%10, fesih biriminden) - Akım Tüketim: +5V (tipik 100mA, maksimum 180mA), +15V (tipik 27mA, maksimum 35mA), -15V (tipik 23mA, maksimum 30mA), +24V (tipik 46mA, maksimum 65mA)
Dijital girişler	- Voltaj Aralığı: 120VAC, 24VDC, 48VDC, 125VDC (±%10) - Açma voltajı (minimum): 81VAC (120VAC için), 19.5VDC (24VDC için), vb. - Kapatma voltajı (maksimum): 45VAC (120VAC için), 13VDC (24/48VDC için), vb. - Yanıt süresi: 17ms (sabit)
Dijital çıkışlar	- Çıkış voltajı: 24VDC veya 48VDC (±%10) - Kapalı çıkış voltajı: Maksimum 1.5VDC - Kapalı Çıktı Akımı: Maksimum 10μA - Çıkış akımında: 24VDC'de maksimum 250mA; 48VDC'de maksimum 125mA
Analog girişler	-Sinyal Türü: 1-5VDC (diferansiyel/tek uçlu) veya 4-20mA (sonlandırma birimi yoluyla dönüştürülür) - Yanıt Süresi: 2,4 saniye (% 100 adım için nihai değerin% 95'ine geçiş) - Ortak Mod Ret: DC'den 60Hz'e 53dB - A/D çözünürlüğü: 12 bit
Analog Çıkışlar	-Sinyal Türü: 4-20mA veya 1-5VDC - Doğruluk: tam ölçek aralığının ±% 0.15'i (voltaj modu), tam ölçek aralığının ±% 0.25'i (akım modu) - Yük: maksimum 600Ω/600mh (akım mod),> 1kΩ (voltaj modu) - D/A çözünürlük: 10 bit
Çevresel parametreler	- Çalışma sıcaklığı: 0-70 ° C (kabin içi) -Bağıl nem:% 5-% 95 (55 ° C'nin altında, konsantrasyon yapılmaz),% 5-45 (70 ° C'de, ikmal edilmeme) - Atmosferik Basınç: Deniz Seviyesi - 3km -Hava Kalitesi: ISA S71.04 Sınıf LA/LB/LC-1 (Korozif Olmayan)
İzolasyon ve EMC	- Yalıtım Direnci: 100MΩ (100/500VDC'de) - Dürtü voltajı: ± 2.55kvp (dijital I/O), ± 1kvp (analog I/O) - Elektromanyetik uyumluluk: IEC 61000-4 Serisi Standartlarına Uyum (Dalgalanma Bağışıklık, Hızlı Geçişler, vb.)
