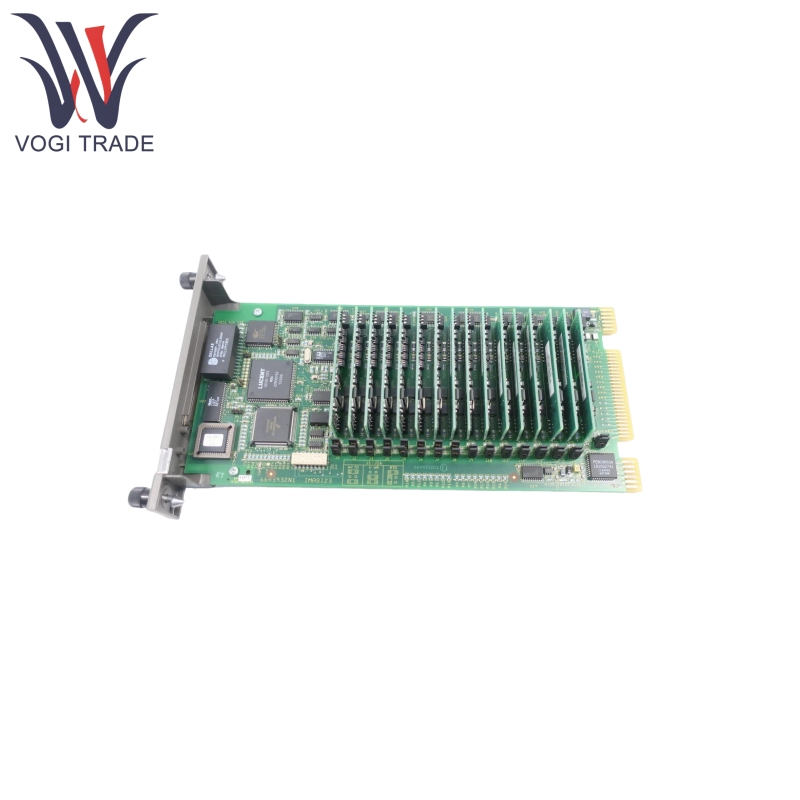

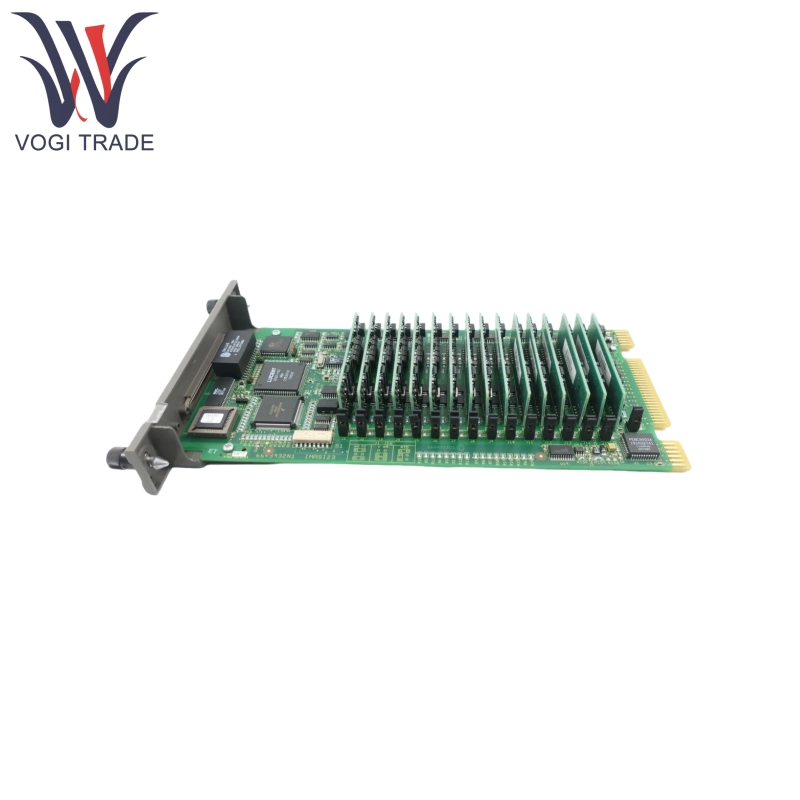

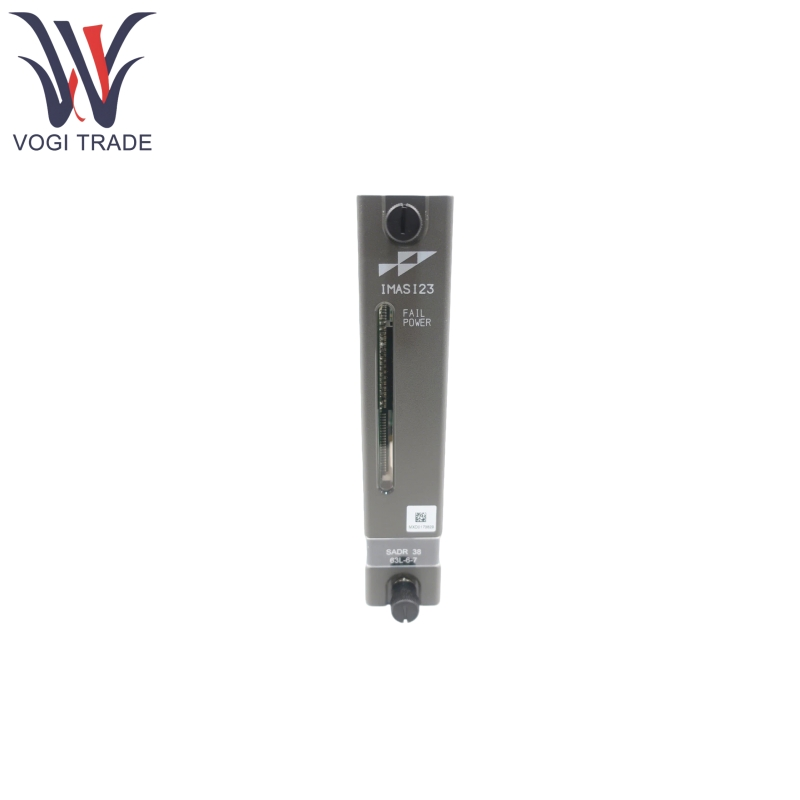

Marka: ABBAçıklama: Analog giriş modülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 4Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB IMasi23, termokuplları, milivoltları, direnç sıcaklığı dedektörlerini ve üst düzey analog sinyal girişlerini destekler. Her kanal, farklı sinyal tiplerine uyacak şekilde bağımsız olarak yapılandırılabilen ve yüksek hassasiyetli veri toplama sağlayabilen bağımsız bir 24 bit A/D dönüştürücü ile donatılmıştır.
| Üretmek |
Abb |
| Model numarası |
İmasi23 |
| Sipariş numarası |
İmasi23 |
| Katalog |
- |
| Menşei ülke |
İsviçre |
| HS kodu |
8473309000 |
| Boyut |
32*18*6cm |
| Ağırlık |
0.8kg |
Ürün özellikleri
ABB IMASI23, J, K, T, E, R ve S dahil olmak üzere 12 tip termokuplları ve PT100 ve CU50 gibi RTD sensörlerini destekleyen çok sinyalli uyumluluğa sahiptir.
ABB IMASI23, parazit direncini arttırmak için sinyal dönüşüm doğruluğunu, kanal izolasyonunu (250V DC/VRMS) ve açık devre algılama işlevselliğini sağlamak için 24 bit çözünürlüğe sahiptir.
ABB IMASI23, bileşen yaşlanmasını ve sıcaklık kaymasını telafi etmek için otomatik bir kalibrasyon mekanizması içerir ve kullanıcı müdahalesi ihtiyacını ortadan kaldırır.
ABB IMasi23, termokupl girişleri için otomatik soğuk kavşak sıcaklığı telafisini destekleyerek sıcaklık ölçüm doğruluğunu artırır. Modüller, sistem çalışırken değiştirilebilir ve kesinti süresini en aza indirebilir.
Prensibi kullanarak ürün
ABB IMASI23, sinyal girişi ve güç kaynağı için üç kenar konektörünü kullanır:
P1: 5V DC güç kaynağına bağlanır.
P2: G/Ç genişletme veriyolu aracılığıyla denetleyici ile iletişim kurar.
P3: Üç telli RTD'lerin ve termokuplların doğrudan bağlantısını destekleyen terminal ünitesinden alan sinyalleri alır.
Her kanal giriş türü ve aralığı için bağımsız olarak yapılandırılabilir. Sinyaller, 24 bit A/D dönüştürücü ile dönüştürülür ve çıktı mühendislik birimi değerlerine, daha sonra mantıksal işlemler ve kontrol kararları için kontrolöre iletilen çıktı mühendislik birimi değerlerine (örn. RTD doğrusal olmayan düzeltme) işlenir.
PRoduct parametresi
Aşağıdaki ayrıntı ABB IMASI23 Analog Giriş Modülü içindir.
Besleme voltajı: 5V DC (tipik olarak 500mA, maksimum 750mA).
Giriş Aralığı:
Termokupl: Birden fazla tipi destekler (örn. Tip K: -200 ° C ila 1372 ° C).
Millivolt: -100mv ila 100mv.
RTD: PT100 (0 ° C ila 600 ° C), Cu50 (-50 ° C ila 150 ° C).
Dönüşüm Süresi: 180ms (16 kanalın tamamı için).
Doğruluk: ±% 0.05 (giriş türüne bağlı olarak tipik değer).
Elektromanyetik uyumluluk: EN 61000-4-2 (ESD ± 8kV hava deşarjı) gibi standartlara uygundur.
Çalışma Ortamı: Sıcaklık 0 ° C ila 70 ° C, Nem% 5-% 95 (konsantre olmama), yükseklik ≤3000 metre.
