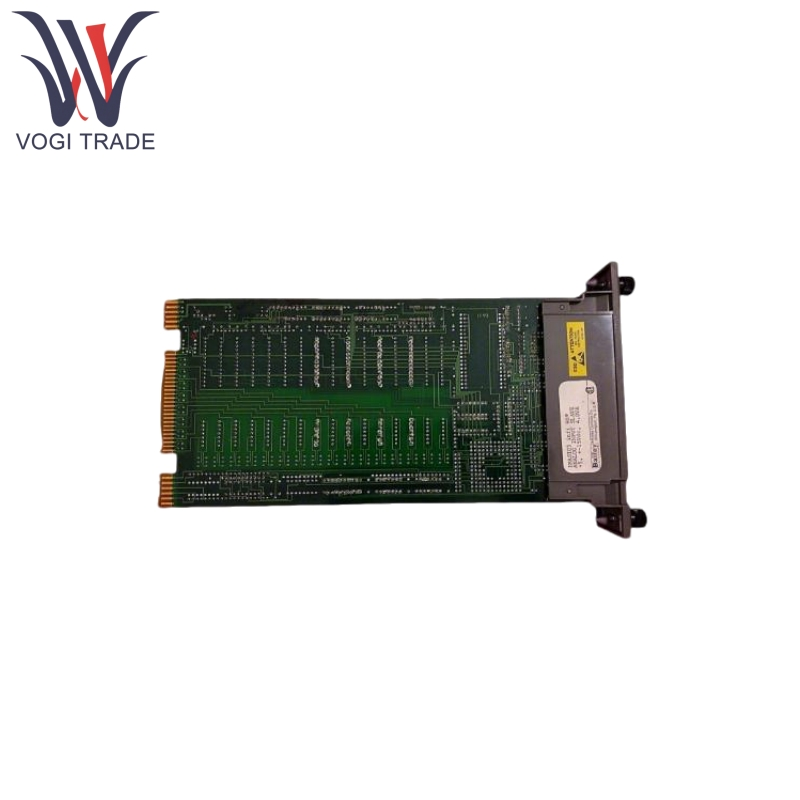

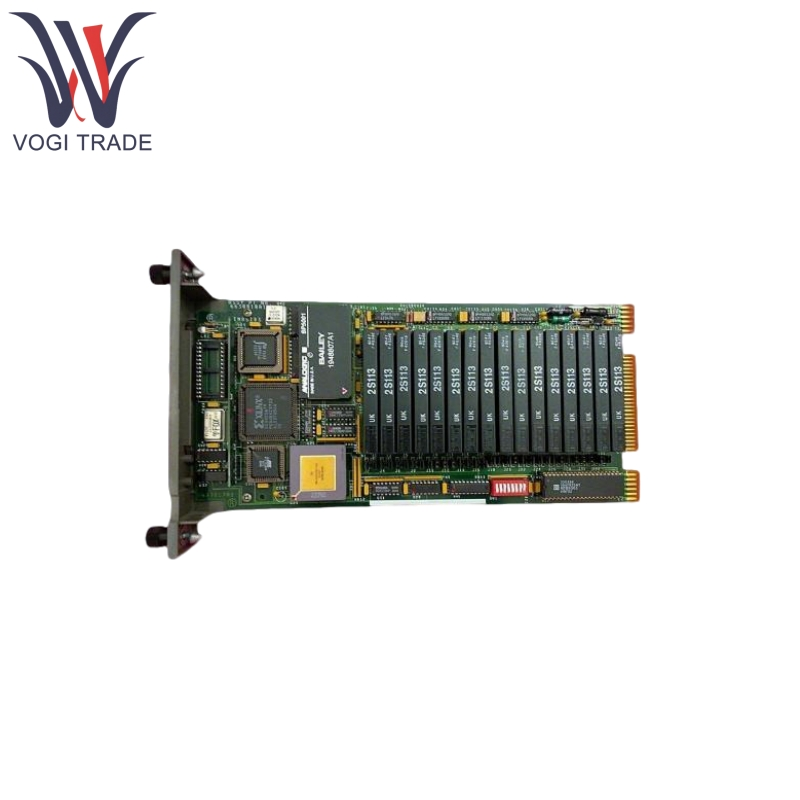

ABB imasi03

Marka: ABB
Açıklama: Analog Giriş Köle Modülü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 4
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
ABB imasi03, temel olarak ana kontrolör tarafından gerçek zamanlı izleme ve kontrol için alan sensörlerinden analog sinyalleri dijital sinyallere dönüştürmek için kullanılır, bu da çekirdek fonksiyonlar yüksek hassasiyetli sinyal alımı, izole iletim ve protokol adaptasyonunu içerir, bu da güvenilirlik ve etkileşim direncinin en yüksek önemli olduğu endüstriyel ortamlarda kullanım için anlaşma sağlar.

Talep Gönder

Ürün Açıklaması

Üretmek	Abb
Model numarası	İmasi03
Sipariş numarası	İmasi03
Katalog	-
Menşei ülke	İsviçre
HS kodu	8473309000
Boyut	12126cm
Ağırlık	0.4kg

Ürün özellikleri

ABB IMASI03, ±% 0.1 okuma doğruluğunu ve 16 bit çözünürlüğü destekleyerek dakika sinyal değişikliklerinin hassas yakalanmasını sağlar ve hassas kontrol uygulamaları için idealdir.

ABB IMASI03, sinyal-gürültü oranını optimize etmek için amplifikasyon faktörünü giriş sinyali aralığına göre otomatik olarak ayarlayan yerleşik bir programlanabilir kazanç amplifikatörüne sahiptir.

ABB IMasi03, -10V ila +10V voltaj, 0 ila 20mA/4 ila 20mA akımı ve RTD sıcaklık sensörleri (örn., PT100, CU50) dahil olmak üzere çeşitli sinyal tiplerini destekler.

ABB IMasi03, sinyal stabilitesini sağlamak için açık devre algılama ve düşük sürüklenmiş kanal voltaj referansı içerir.

ABB IMasi03, 1500V DC elektrik izolasyonu, kontrol sisteminden alan sinyallerini izole eder ve elektromanyetik parazit ve dalgalanma etkilerini etkili bir şekilde direnmektedir.

Her kanal, sinyal geçerliliği ve modül çalışma durumunun gerçek zamanlı görüntülenmesini sağlayan bir LED durum göstergesi ile donatılmıştır. ABB IMASI03, sıcak değiştirmeyi destekleyerek sistem kesinti süresi olmadan bakıma izin verir, böylece sistem kesinti süresini azaltır.

Prensibi kullanarak ürün

ABB IMasi03, üç kart kenar konektöründen (P1, P2, P3) sinyal etkileşimini sağlar:

P1 Arayüzü: 24V DC güç kaynağına ve alan sensörlerinden analog sinyallere bağlanır.

P2 Arayüzü: Çift yönlü veri iletişimi için INFI 90 Genişletme Yolu'na ana denetleyici ile bağlanır ve ADC ve teşhis bilgileri tarafından dönüştürülen dijital sinyalleri iletir.

P3 Arayüz: Genişleme modülleri arasındaki basamaklı iletişim için kullanılır.

İş akışı aşağıdaki gibidir:

Alan analog sinyalleri P1 arayüzü üzerinden girilir ve programlanabilir bir kazanç amplifikatörü ile genlikte ayarlanır.

16 bitlik bir ADC dönüştürücü, okumanın ±% 0.1'inin hassasiyeti ile analog sinyalleri dijital değerlere dönüştürür.

Dijital sinyaller, P2 arayüzü aracılığıyla kontrol sisteminin mantıksal işlemler ve kapalı döngü kontrolü gerçekleştirdiği MFP modülüne iletilir.

Modül, kanal durumunu sürekli olarak izler ve LED gösterge ışıkları ve teşhis protokolleri aracılığıyla ana bilgisayar bilgisayara geri bildirim sağlar.

Ürün parametresi

Aşağıdaki detay ABB IMASI03 Analog Giriş Köle Modülü içindir.

Parametre kategorisi	Belirli özellikler
Giriş kanalı sayısı	8 kanal (harici bir genişletme modülüne sahip 16 kanala genişletilebilir).
Veri Aktarım Oranı	Infinet Protokolü aracılığıyla ana denetleyiciyle iletişim kurarak 2.5 Mbps'ye kadar.
Güç kaynağı gereksinimi	24V DC ±%10, güç tüketimi ≤ 4.0 VA.
Çalışma sıcaklığı	0 ~ 70 ° C (Geniş Sıcaklık Modelleri Destek -40 ~ 85 ° C) Depolama sıcaklığı: -40 ~ 85 ° C
Elektromanyetik uyumluluk (EMC)	IEC 61000-6-2 (endüstriyel ortamlar için bağışıklık) ve IEC 61000-6-4 (emisyon) standartlarına uygundur.
İzolasyon özellikleri	Kanallar arasında ve kanallar ve güç kaynağı arasındaki 1500V DC'nin izolasyon voltajı 1 dakika boyunca.
