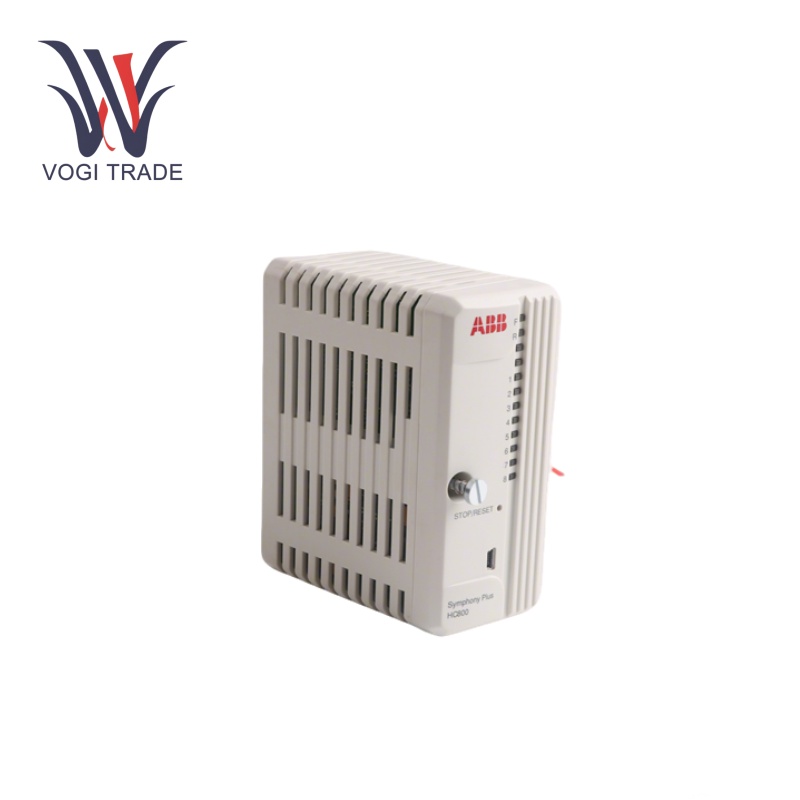

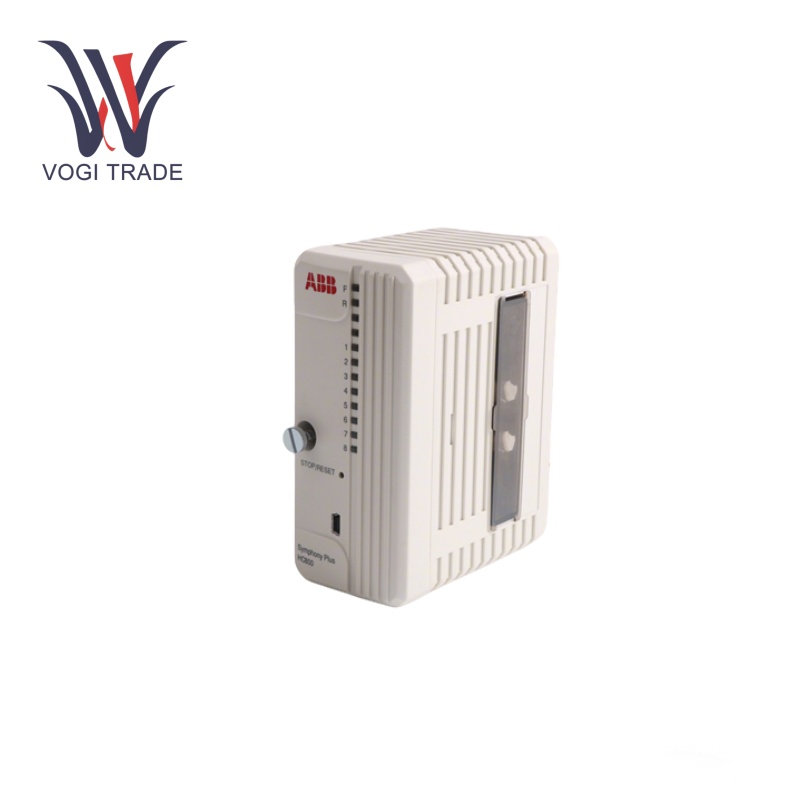

ABB HC800

İşlem parametreleri

Giriş voltajı: 24V DC.

Güç: Düşük güç (enerji tasarrufu).

Operasyonel sıcaklık: -25 ° C ila +70 ° C.

Nem: % 5 ila % 95, yoğunlaşmayan.

HC800'ün Freescale Coldfire (256 MHz, 32 bit) işlemcisi veri işleme ve kontrol işlemlerini garanti eder.

Fonksiyon blokları:Gelişmiş kontrol stratejileri ve sistem entegrasyonu için 30 bin fonksiyon bloğuna kadar.

İletişim Features: Modbus TCP iletişimi, çeşitli alan aygıtları ve sistemleri ile entegrasyona izin verir.

Ürün özellikleri

İşlem kontrolü: ABB HC800, endüstriyel süreçleri hassasiyetle kontrol edebilen güçlü bir proses denetleyicisidir. Sıcaklık, basınç, akış hızı ve kimyasal bileşim gibi parametreleri izlemeye ve ayarlamaya hizmet eder. Örneğin, bir kimyasal üretim tesisi içinde, reaktanların akışını kontrol ederek ve sıcaklığı birkaç aralıkta izleyerek, ürün kalitesini ve üretim verimliliğini en üst düzeye çıkararak optimum reaksiyon koşullarını koruyabilir.

HMI uyumluluğu: ABB HC800, farklı HMI tipleri ile büyük uyumluluğa sahiptir. Bu, operatörlerin sezgisel grafik arayüzleri aracılığıyla kontrol sistemi ile kolayca etkileşime girebileceği anlamına gelir. Bu, operatörlerin gerçek zamanlı işlem verilerini izlemesine, kontrol parametrelerini tanımlamasına ve alarm ve bildirim almasına olanak tanır. Bunlar, endüstriyel ortamlarda sorunsuz çalışmayı sağlayarak dokunmatik ekran HMI'larına kolayca bağlanır.

Teşhis ve izleme özellikleri: Sistemin sağlığını ve bileşenlerini sürekli olarak izleyen gelişmiş tanı özelliklerini içerir. Sensörler, aktüatörler ve iletişim bağlantılarındaki hataları tespit edebilir ve ayrıntılı hata mesajları verebilir. Bakım bir sorun oluşmadan önce gerçekleştirilebildiğinden, bu proaktif yaklaşım kesinti süresini azaltarak erken müdahale ve sorun giderme sağlar. Bir enerji üretim tesisinde, ciddi bir başarısızlık gerçekleşmeden önce türbinlerdeki veya jeneratörlerdeki hataları hızla tespit edebilir ve operatörleri uyarabilir.

Veri alışverişi: Denetleyici ve ona bağlı cihazlar arasında verilerin düzgün aktarılmasına izin verir, işlemlerin senkronize olarak çalıştığından emin olur.

Kontrol ve Yönetim: Sisteme bağlı cihazların kontrolü yoluyla endüstriyel yönetimin izin verilmesi.

Sistem entegrasyonu: Çoklu tesis ağı iletişimine entegrasyona yardımcı olur.

Kurulum

Hazırlık: Elektrik güvenliği için tüm sistem bileşenlerine güç kaynağını sona erdirmeyi aşina olun.

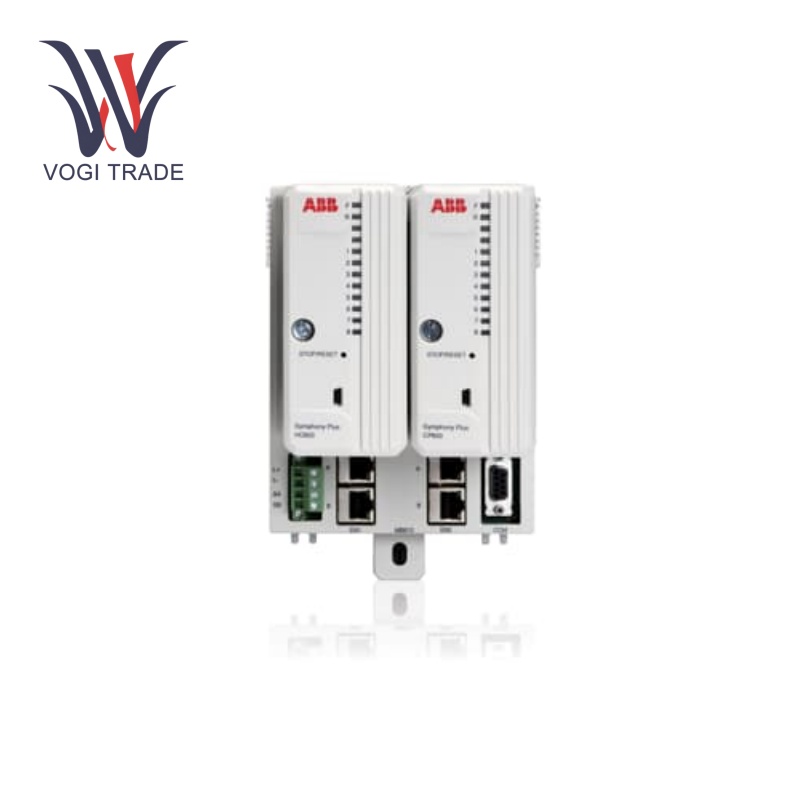

Bağlantılar: ABB HC800'ü HPC800 kontrolörünün boş yuvasına kaydırın ve sabitleyin.

Konektörler:Uygun iletişim arayüzlerini modülün bağlantı noktalarına bağlayın.

Güçlendirmek: Tüm bağlantılar yapıldıktan sonra, sistemi güçlendirin ve HC800 modülünün başlatıldığını kontrol edin.

Uygulama aralığı

Proses Endüstrileri: Petrol ve gaz, petrokimyasallar ve enerji üretimi, verilerin kontrolü ve iletişiminin çok önemli olduğu endüstriler.

Üretme: Otomotiv, elektronik ve tüketici malları endüstrileri güvenilir iletişim için ABB HC800'ü kullanır.

Kamu hizmetleri ve ulaşım: Kamu hizmetleri ve ulaşım sistemlerindeki kontrol ve izleme çözümleri için ABB HC800.

Sorun giderme

Güç değil: Güç kaynağını kontrol edin, ABB HC800'de güç göstergesi yoksa, güç kaynağı büyük olasılıkla başarısız olmuştur. Güç ve kablolama emini kontrol edin 24V DC güç kablosu sıkı olduğundan ve 24V güç kaynağı düzgün çalıştığından emin olun. Güç devresini üflemeli sigortalar veya takılmış devre kesiciler için inceleyin.

Veri Değişimi Yok: ABB HC800 ve ilişkili cihazlar arasında sıfır veri alışverişi varsa, iletişim kablosu bağlantıları kontrol edilmeli ve sorunlar ortadan kaldırılmalıdır. Kablolar gevşek veya hasar görürse veriler aktarılamaz. Protokoller, IP adresleri ve baud oranları da dahil olmak üzere iletişim ayarlarını da kontrol edin. Tüm cihazlar aynı ayarları kullanarak birbirleriyle konuşmak için ayarlanmalıdır.

Aralıklı iletişim: İletişim aralıklıysa, elektromanyetik parazit makul bir katkıda bulunan bir faktördür. Kalkanların uygun şekilde topraklandığından emin olun ve yüksek güçlü kabloya veya diğer parazit kaynağına yakın iletişim kablolarını yönlendirmekten kaçının. Ayrıca konektörlerinizin giyilmediğinden veya hasar görmediğinden emin olun ve gerektiğinde değiştirin.
