ABB DO880

Detaylar

ABB DO880 Teknik Dokümanlar

BEN. Ürün

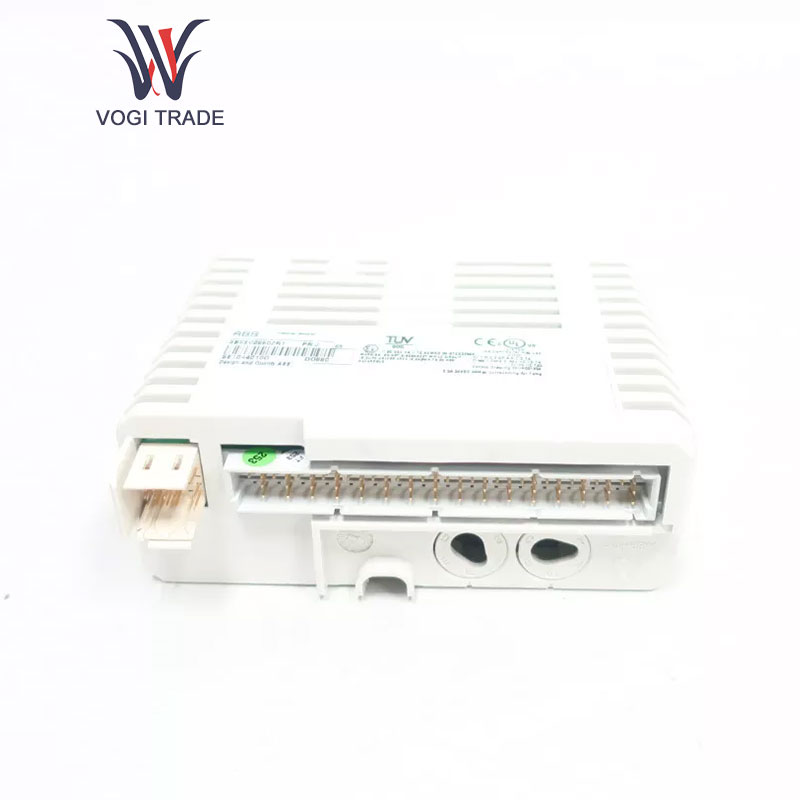

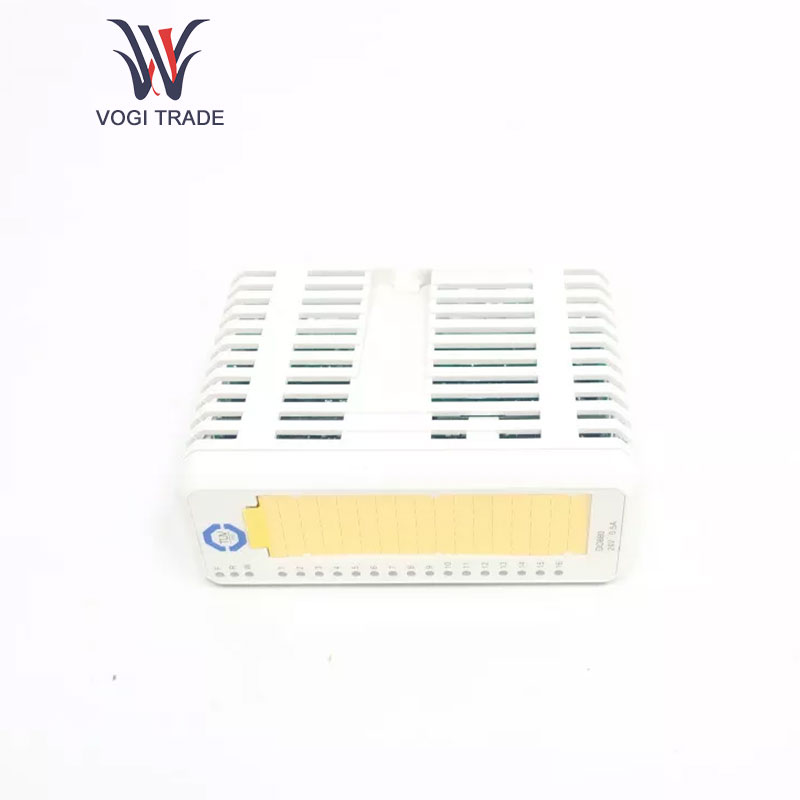

ABB DO880, endüstriyel otomasyon kontrol sistemleri için tasarlanmış yüksek performanslı bir dijital çıkış modülüdür. Endüstriyel ortamlarda DO880, kontrol sinyallerinin dijital çıkışlara dönüştürülmesinde, çeşitli aktüatörlerin (solenoid valfler, kontaktörler, gösterge ışıkları vb.) çalıştırılmasında ve endüstriyel üretim süreçlerinde hassas kontrol ve durum göstergesinin elde edilmesinde önemli bir rol oynar.

II. Teknik Özellikler Çıkış Kanalı

ABB DO880, çeşitli endüstriyel uygulama senaryolarının çok noktalı kontrol gereksinimlerini karşılamak için bağımsız olarak çalışan ve tüm veya herhangi bir sayıda harici cihazı aynı anda kontrol edebilen 8 dijital çıkış kanalına sahiptir. Çıkış tipi ve yük kapasitesi: Modül iki tipi destekler: röle çıkışı ve transistör çıkışı. Röle çıkışı, yüksek güçlü AC veya DC yükleri sürmek için uygun olan maksimum 250VAC veya 30VDC anahtarlama voltajı ve maksimum 2A anahtarlama akımı sağlayabilir; transistör çıkışı 0,5A'ya kadar 30VDC'yi değiştirebilir. Hızlı anahtarlama özellikleri, küçük solenoid valfler veya elektronik gösterge ışıkları gibi yüksek frekanslı, düşük güçlü DC yüklerin kontrolü için uygundur.

Düşünme süresi

ABB DO880'in röle çıkışı yanıt süresi genellikle yaklaşık 10 ms'dir, transistör çıkışı yanıt süresi ise genellikle 1 ms'den azdır. Böyle bir çıkış tepki hızı, çeşitli endüstriyel proseslerin gereksinimlerini karşılayabilir, böylece çalışma sinyali doğru bir şekilde iletilebilir ve yürütülebilir. Elektrik izolasyonu: Her çıkış kanalı ve her çıkış kanalı ve dahili devre, sinyal karışmasını ortadan kaldırmak ve ekipmanın harici girişim veya ekipman arızası nedeniyle hasar görmesini önlemek için 1500VAC'a kadar izolasyon voltajına sahip uygun elektriksel izolasyona sahip olmalıdır.

IIBEN.Fonksiyonel özellikler Durum göstergesi ve izleme

ABB DO880'de her çıkış kanalı için karşılık gelen bir durum göstergesi bulunur, böylece kanalın çıkış durumu bir bakışta anlaşılır ve bu da sahadaki operatörlerin çalışma durumunu gerçek zamanlı olarak anlamalarına olanak sağlar. Ek olarak modül, uzaktan izleme ve arıza teşhisi için uygun olan çıkış kanalının gerçek zamanlı durum bilgilerinin üst kontrol sistemine geri iletilmesini de destekler.

Teşhis koruma fonksiyonu

ABB DO880, akıllı teşhis fonksiyonunu entegre ederek, çıkış kanalında kısa devre, aşırı yük, açık devre ve diğer arızaların olup olmadığını düzenli ve gerçek zamanlı olarak modülün çalışma durumunu teşhis eder. Bir anormallik tespit edildiğinde, arıza kanalı çıkışının kesilmesi, alarm verme vb. gibi ilgili koruma önlemleri derhal alınır ve arızaya ilişkin spesifik bilgiler iletişim arayüzü aracılığıyla ana bilgisayara geri beslenir, böylece bakım personelinin ekipmanlardaki sorunları zamanında giderip onarabilmesini, ekipmanın uyku süresini en aza indirebilmesini ve endüstriyel üretimin sürekliliğini sağlayabilmesini sağlar.

İletişim arayüzü

ABB DO880, Profibus-DP ve Ethernet/IP gibi birden fazla standart iletişim arayüzünü entegre eder, birden fazla endüstriyel iletişim protokolünü destekler ve PLC, DCS ve diğer ekipmanlar gibi üst kontrol sistemleriyle yüksek hız ve kararlılıkta iletişim kurabilir ve etkileşime girebilir ve etkin bir şekilde etkileşime girebilir. Tüm endüstriyel otomasyon ağıyla kesintisiz bağlantı sağlamak için tüm endüstriyel otomasyon ağı, kontrol talimatlarının doğru iletimini ve yürütülmesini garanti eder. 4. Kurulum ve kullanım Kurulum yöntemi: Endüstriyel kontrol kabininin rayına ek kurulum gerekmeden kolayca monte edilebilen, kurulum süresinden ve yerden tasarruf sağlayan standart ray kurulum yöntemini benimser. Kablolama yöntemi: Kullanıcıların harici yük cihazlarının kablolarını doğru şekilde bağlamasını kolaylaştırmak için açık ve net terminal tanımlaması sağlayın. Kablolama sırasında, kabloları bağlamak için elektrik kurulum kılavuzunu kesinlikle takip edin, kabloların sağlam ve gevşek olmadığından emin olun ve modülün normal performansını ve çıkışını sağlamak için ayrı kablolama gereksinimlerine ve özelliklerine dikkat edin. Konfigürasyon ve programlama: Endüstri uygulamalarının ihtiyaçlarını karşılamak amacıyla, kullanımdan önce çıkış tipinin seçilmesi, çıkış gecikme süresinin ayarlanması, protokol konfigürasyonu vb. gibi modül parametrelerini ayarlamak için ABB'nin özel programlama yazılımını veya ana bilgisayar konfigürasyon aracını kullanın. Modülün çıkış durumunu programlama yazılımı aracılığıyla izleyin ve kontrol sistemi normal şekilde çalışırken kontrol mantığını değiştirin ve optimize edin.

Uygulama alanı

ABB DO880 dijital çıkış modülü, güç, kimya, petrol, metalurji, imalat, akıllı binalar vb. alanlarda yaygın olarak kullanılmaktadır. Örneğin, güç sistemlerinde devre kesicilerin, ayırıcıların ve diğer ekipmanların açma ve kapama işlemlerini kontrol etmek için yaygın olarak kullanılmaktadır. trafo merkezleri; kimyasal üretimdeki geniş alanın akışını, basıncını ve diğer parametrelerini kontrol etmek için çeşitli valflerin solenoidlerine tahrik sağlamak; motorların ve taşıma bantlarının çalıştırılmasını ve durdurulmasını ve imalat otomasyonu üretim hatlarında çeşitli mekanik eylemlerin yürütülmesini kontrol etmek; Akıllı binalar alanındaki aydınlatma sistemleri, asansör işlemleri, erişim kontrol sistemleri ve diğer ekipmanların anahtar durumlarını kontrol eder. Bu modül, üretim yöntemlerini büyük ölçüde arttırdığı, üretim verimliliğini arttırdığı, işçilik maliyetlerini azalttığı ve aynı zamanda sistemin daha iyi ve daha güvenli çalışmasına yardımcı olduğu için çok çeşitli uygulamalar için dijital çıkış kontrolü sağlar.
