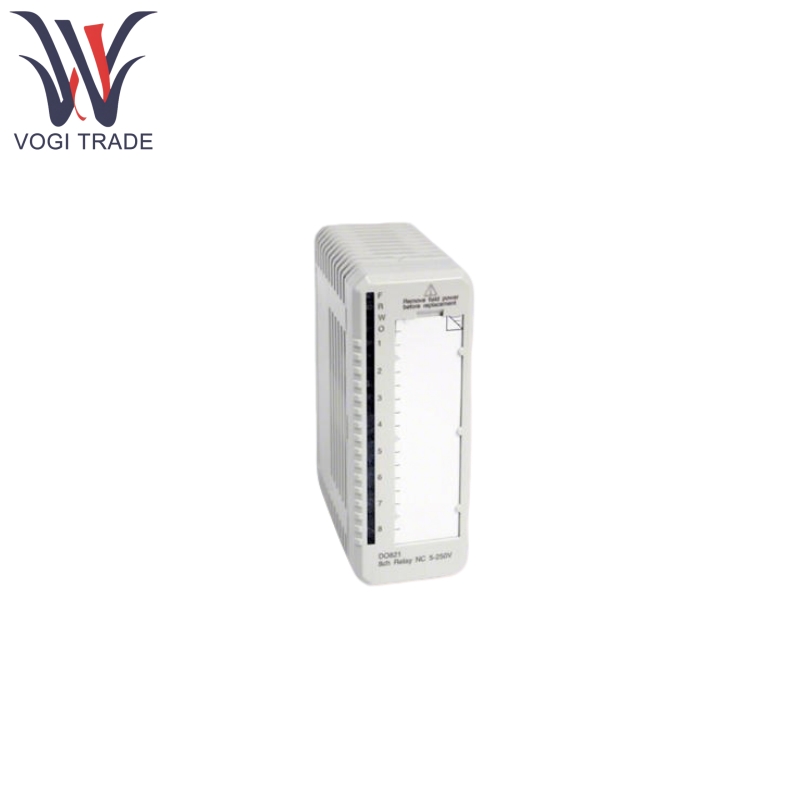

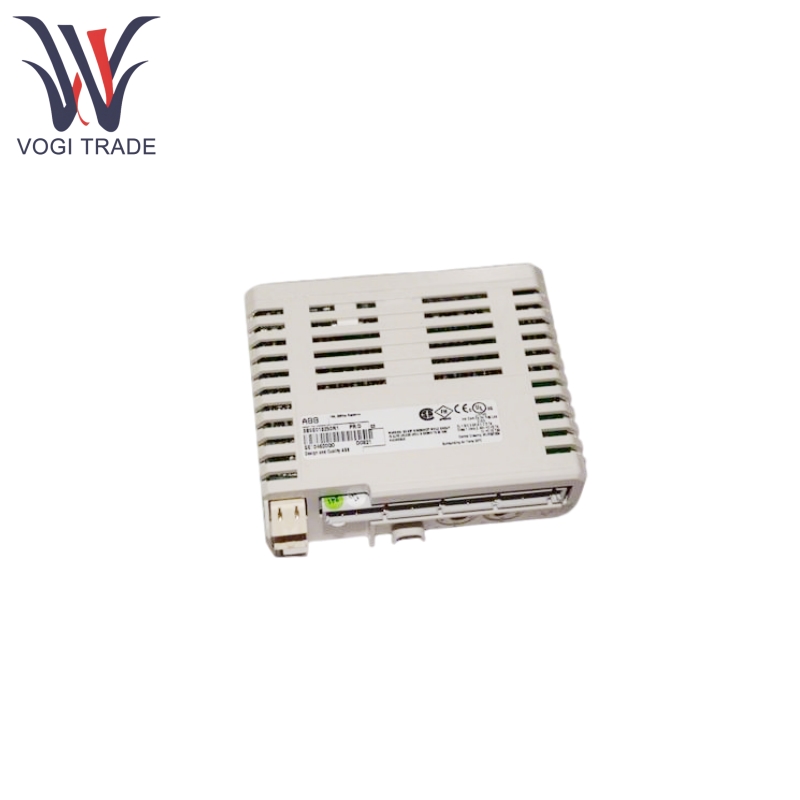

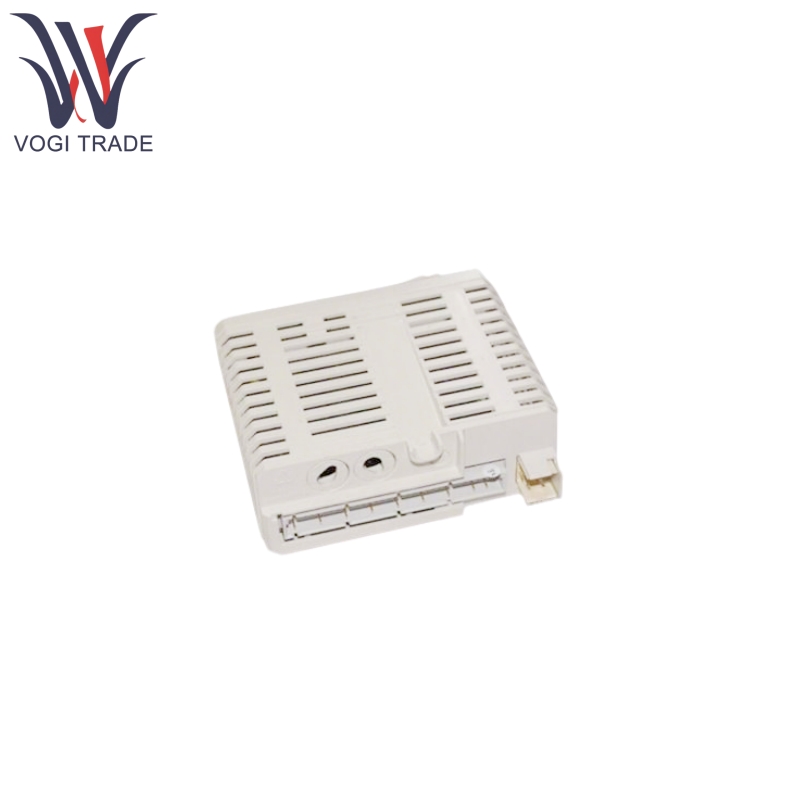

ABB DO821 3BSE013250R1

Marka: ABB
Açıklama: Dijital Çıkış Modülü
Durum: Yepyeni
Sertifika: COO Test Raporu Garanti Mektubu
Garanti: 1 yıl
Envanter Miktar: 6
Ödeme Süresi: T/T
Nakliye Limanı: Shenzhen
ABB DO821 3BSE013250R1, S800 G/Ç için uygun 8 kanallı 230V AC/DC röle (normalde kapalı, NC) çıkış modülüdür. Maksimum çıkış voltajı 250V AC'dir ve maksimum sürekli çıkış akımı 3A'dır. Tüm çıkışlar ayrı ayrı izole edilir ve her çıkış kanalı optik izolasyon bariyeri, çıkış durumu göstergesi LED, röle sürücüsü, röle ve EMC koruma bileşenlerinden oluşur.

Talep Gönder

Ürün Açıklaması

Üretmek	Abb
Model numarası	DO821
Sipariş numarası	3BSE013250R1
Katalog	S800 G/Ç
Menşei ülke	İsviçre
HS kodu	8543709990
Boyut	12104cm
Ağırlık	0.2kg

Ürün özellikleri

ABB DO821 3BSE013250R1, 8 230V AC/DC Rölesi Normalde Kapalı (NC) Çıkış Kanallarına sahiptir ve 8 kanalın tamamı izole edilmektedir.

ABB DO821 3BSE013250R1, çıktı durumunu görüntülemek için çıktı durumu göstergelerini içerir.

OSP işlevselliği ile donatılmış ABB DO821, bir hata algılandığında çıktıyı önceden tanımlanmış bir duruma ayarlayabilir.

ABB DO821 3BSE013250R1, 1-8 kanalları için F (hatalı), R (çalışma), W (uyarı), O (SP) ve durum göstergeleri dahil olmak üzere ön panel LED göstergelerine sahiptir.

ABB DO821 3BSE013250R1, modül hataları, modül uyarıları, kanal hataları ve daha fazlası için izleme durumu göstergeleri sağlayan 24/12V röle güç dönüştürücü izleme işlevine sahiptir.

Prensibi kullanarak ürün

ABB DO821 3BSE013250R1 Dijital Çıkış Modülü, Modulebus aracılığıyla kontrol sinyalleri alır. Her çıkış kanalı, sistem güvenliğini sağlamak için optik izolasyon bariyerleri ile diğer parçalardan elektriksel olarak izole edilir. Röle sürücüsü, röleyi kontrol sinyallerine göre etkinleştirir, böylece harici cihazların açma/kapama durumunu kontrol eder.

Çıktı durumu gösterge LED'leri her kanalın gerçek zamanlı çalışma durumunu görüntüler. Bir hata tespit edildiğinde, OSP işlevi çıkışı önceden belirlenmiş bir duruma ayarlar ve uyarı LED'i aydınlanır. Hata sinyali ModuleBus aracılığıyla okunabilir ve kullanıcılar parametreler aracılığıyla röle güç voltajı izleme işlevini etkinleştirebilir veya devre dışı bırakabilir.

Ürün parametresi

Aşağıda ABB DO821 3BSE013250R1 Dijital Çıkış Modülü Detay.

Sinyal Özellikleri: 230V AC/DC (5-250V AC/DC), 3A

İzolasyon: kanallar arasında ve devreden yaygın olarak ayrı ayrı izole edilmiş

Mevcut sınırlama: MTU tarafından akım sınırlı olabilir

Maksimum Alan Kablo Uzunluğu: 600 metre (656 yarda)

Nominal Yalıtım Voltajı: 250V

Dielektrik Test Voltajı: 2000V AC

Güç dağılımı: tip. 2.9W

Mevcut Tüketim:

+5V Modulebus: 60mA

+24V Modulebus: 140mA
