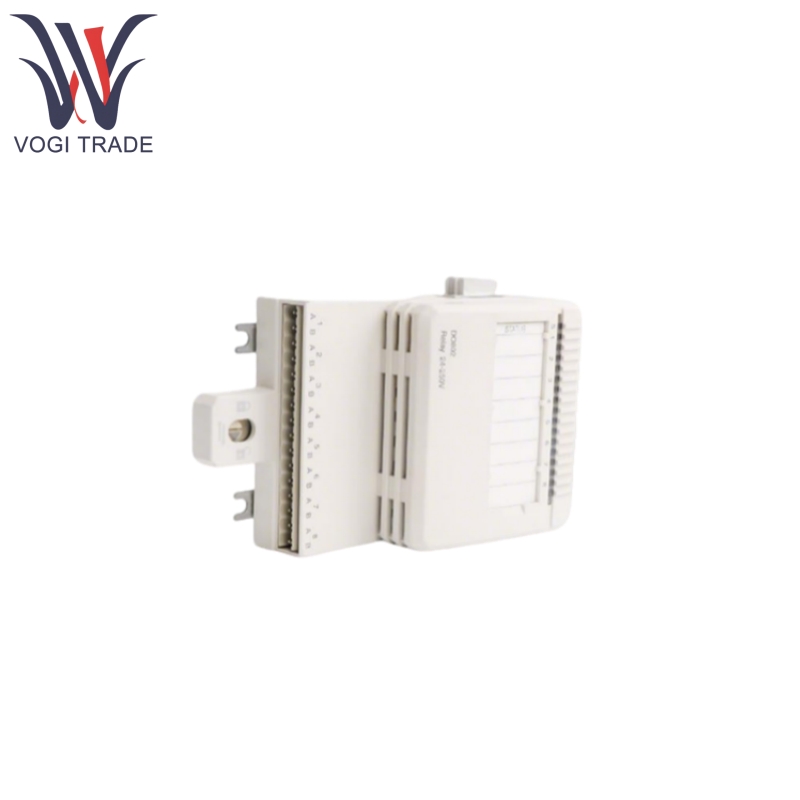

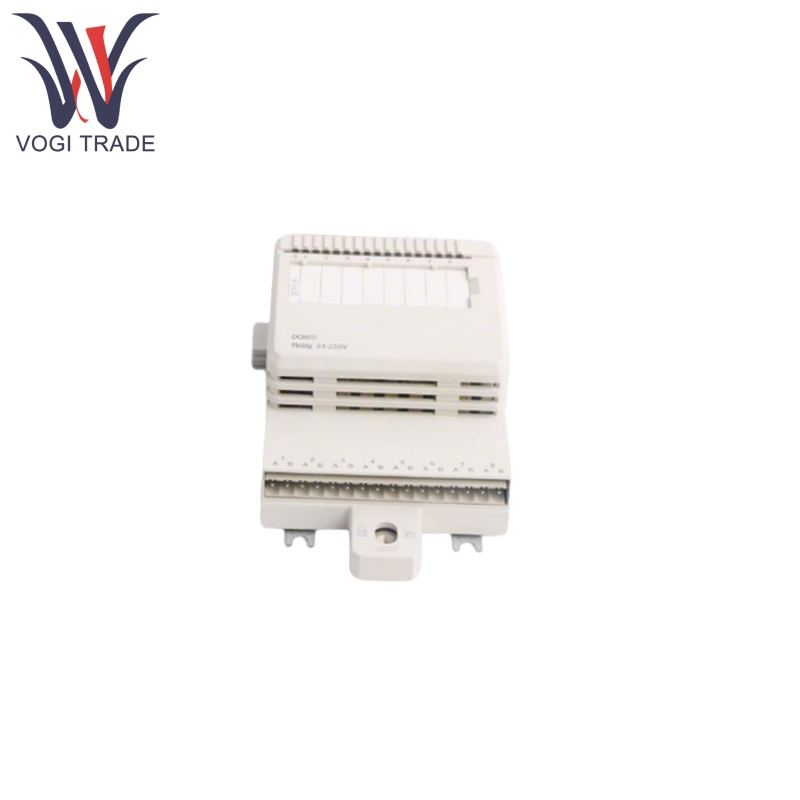

ABB DO801 3BSE020510R1

Ürün özellikleri

ABB DO801 3BSE020510R1, mevcut kaynak sinyallerini destekleyen 16 bağımsız dijital çıkış kanalına sahiptir, her kanal bir aktüatörü (valfler, motor kontaktörleri gibi) bağımsız olarak kontrol edebilen, kanallar arasında hiçbir girişim ve çoklu cihazların paralel kontrol gereksinimlerini karşılamamıştır.

PNP/NPN kontrol mantığı ile uyumludur ve çıktı modlarını yazılım veya donanım daldırma anahtarları aracılığıyla değiştirebilir.

Her kanal, modül hasarını önlemek için kısa devre durumunda çıkışı otomatik olarak kesen aşırı akım koruma devrelerine sahiptir. Kanal izolasyon voltajı 50V'dir, sistem-toprak izolasyonu 500V AC'dir ve güçlü elektromanyetik girişim (EMC) direncine sahiptir, bu da onu güçlü parazitli endüstriyel ortamlar için uygun hale getirir.

Çıktı durumunu gerçek zamanlı olarak görüntüleyebilir (“açık” iletimi gösterir, “kapalı” bağlantıyı belirtir), yerinde hata ayıklama ve hata teşhisini kolaylaştırır.

Güç kaynağı voltajını, kanal aşırı yüklenmesini/kısa devre koşullarını izler ve arka plan veri yolu aracılığıyla denetleyiciye alarm sinyalleri gönderir ve uzaktan arıza lokalizasyonunu destekler.

Sıcak aşınma işlevselliğini destekler, sistemin kapatılması olmadan modül değişimine izin verir, bakım kesintisini azaltır ve ekipman kullanılabilirliğini artırır.

Kararlı çıktı sağlamak için endüstriyel ortamlardaki güç dalgalanmalarına uyum sağlayan 19.2-28.8V DC (tipik 24V DC) voltaj aralığında çalışır.

Röle çıkışlarını ve transistör çıkışlarını destekler (modelle farklılaşmış, örneğin DO801-R röle tipi, DO801-T transistör tipidir), farklı yük türleriyle uyumludur:

Röle Çıkışı: Yüksek akım aygıtları kullanır ve kuru temas sinyallerini destekler.

Transistör çıkışı: Düşük akım aygıtlarını daha hızlı yanıt hızlarına sahip kullanır.

Prensibi kullanarak ürün

ABB DO801, S800 G/Ç arka plakası veya Profibus DP protokolü aracılığıyla denetleyiciden dijital komutlar alabilir.

ABB DO801, dijital komutları karşılık gelen anahtar sinyallerine dönüştürebilir (röle enerjili/enerjili veya transistör açma/kapama).

ABB DO801, cihaz işlemlerini kontrol etmek için terminaller aracılığıyla alan cihazlarına (solenoid valfler, kontaktör bobinleri) bağlanabilir.

ABB DO801, çıktı kanallarının durumunu gerçek zamanlı olarak izleyebilir ve kapalı döngü kontrol sistemi oluşturmak için durum bilgilerini denetleyiciye geri aktarabilir.

Ürün uygulaması

ABB DO801, otomatik üretim hatlarındaki işlemlerin birbirine kilitlenmesini sağlamak için takım tezgahı iğlerinin, konveyör bant motorlarının ve pnömatik kelepçe anahtarlarının başlatılmasını kontrol edebilir.

ABB DO801, reaksiyon su valflerini ve karıştırıcı motor kontaktörlerini kullanabilir ve parti üretiminin kesin kontrolünü elde etmek için sensörlerle çalışabilir.

ABB DO801, devre kesicilerin açılmasını ve kapatılmasını ve soğutma fanlarının başlatılmasını ve durdurulmasını kontrol edebilir, ekipman işletim durumunu izleyebilir ve güç sisteminin stabilitesini sağlayabilir.

ABB DO801, su pompalarının ve solenoid valflerin açılmasını/kapanmasını kontrol edebilir, su akışı yönünü ve akış hızını ayarlayabilir ve atık su arıtma işlemlerinin otomasyonunu sağlayabilir.

ABB DO801, bina enerji yönetimini optimize ederek klima ünitelerinin, aydınlatma sistemlerinin ve erişim kontrol kilitlerinin açık/kapanmasını kontrol edebilir.

Ürün parametresi

İşte ABB DO801 3BSE020510R1 Dijital Çıkış Modülü Ayrıntısı.

Veri Sayfası İndir
