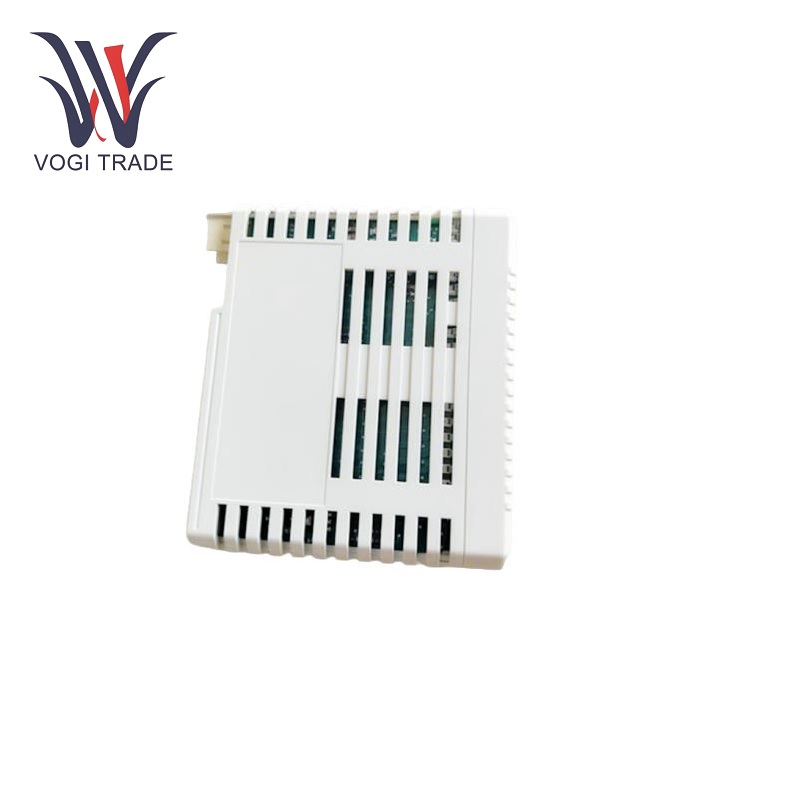

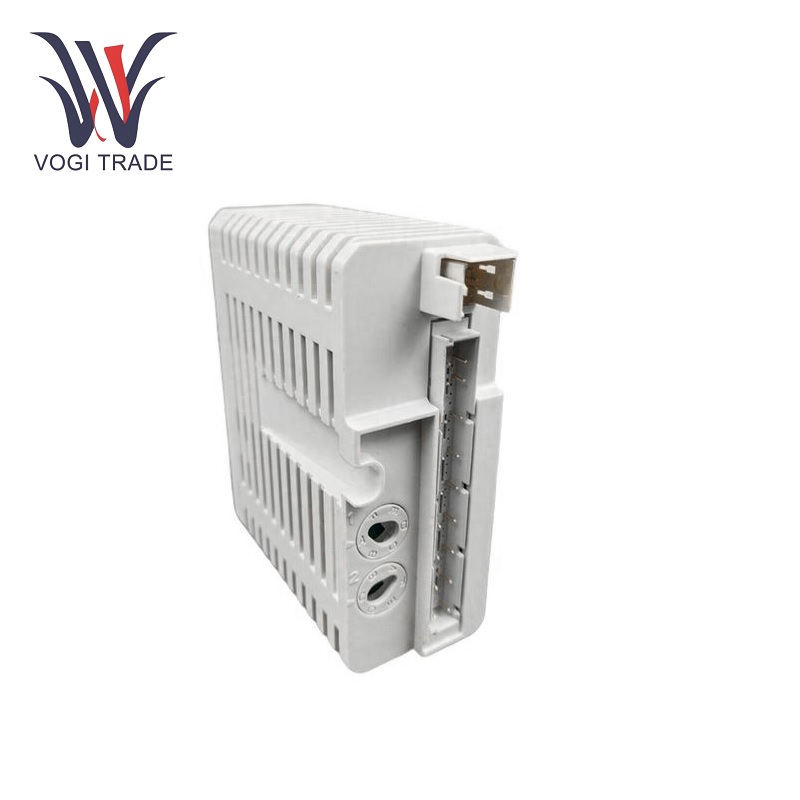

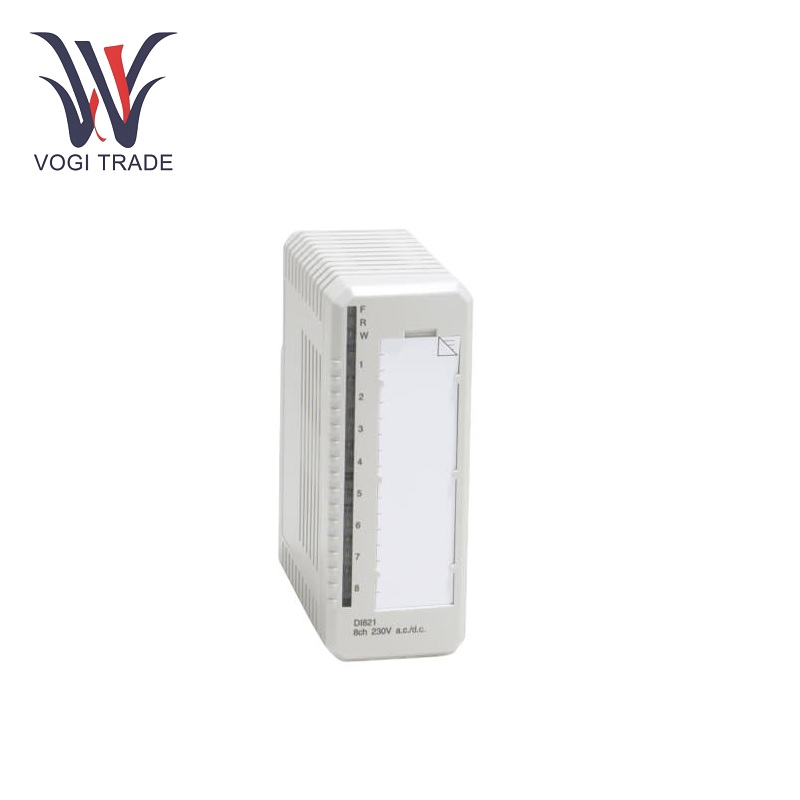

ABB DI821

Çalışma Parametreleri

Kanallar ve Gerilim:ABB DI821, 8 kanallı, 230 V AC/DC dijital giriş modülüdür. Giriş voltajı aralığı 164 V ila 264 V (AC) ve giriş akımı 11 mA'dır (230 V AC). Giriş DC voltaj aralığı 175 ~ 275 V'dir ve giriş akımı 220V DC'de 1,6 mA'dır.

Giriş Empedansı:AC giriş empedansı 21 kΩ ve DC giriş empedansı 134 kΩ'dur.

İzolasyon:Giriş, yüksek güvenilirlik ve gürültü bağışıklığı için işlemle izole edilir.

Dijital Filtre Süresi:2, 4, 8 veya 16 milisaniye (seçilebilir)

Giriş Frekans Aralığı:Giriş frekansı aralığı 47 ila 63 Hz arasındadır.

KİŞİ:MTU sensörün akım gücünü sınırlayabilir.

Maksimum saha kablosu uzunluğu:200 m (219 yd)/100 pF/m (AC); 600 m (656 yarda) (DC).

Anma izolasyonukatyon voltajı ve dielektrik test voltajı:Nominal izolasyon voltajı 250 V, dielektrik test voltajı 2000 V AC'dir.

Güç dağılımı:Nominal güç tüketimi 2,8W'tır.

Çalışma sıcaklığı:0 ila +55 °C; Depolama sıcaklığı: -40 ila +70 °C; Bağıl nem: %5 ila %95 yoğunlaşmayan.

Ürün özellikleri

8 kanallı 120 V AC/DC giriş:ABB DI821, birden fazla dijital giriş sinyalinin aynı anda işlenmesine olanak tanır.

Arasındaki izolasyon ibireysel kanallar:Kanallar arasında oluşabilecek parazitleri ortadan kaldırmak, doğru ve güvenilir giriş sinyalleri sağlamak için tüm giriş kanalları birbirinden önemli ölçüde izolasyona sahiptir.

Gerilim izleme:S1, S2 S4 için gerilim izleme girişi olarak kullanılabilir ve S8, S5 S7 için gerilim izleme girişi olarak kullanılabilir. Kanal 1 veya 8'deki gerilim kaybolduğunda hata girişi aktif olur ve uyarı LED'i yanıp söner. Hata sinyali modül veriyolundan okunabilir.

Giriş durumu göstergesi:Her giriş kanalında, giriş durumunu görsel olarak kontrol edebilen bir giriş durumu gösterge LED'i bulunur.

Sinyal filtreleme: Silikonun kendisi, sinyal kalitesini artırmak için giriş sinyalindeki gürültüyü veya paraziti ortadan kaldırabilen bir analog filtreye (6 milisaniyelik tepki süresi) sahiptir.

Uygulama aralığı

Üretme:ABB DI821, iş parçası tespiti, aktüatör yerleşimi ve güvenlik cihazı durumu gibi üretim hattında kullanılan çeşitli sensörlerin, anahtarların ve diğer dijital giriş cihazlarının durumunu izlemek için kullanılır.

Proses kontrolü:Proses kontrol uygulamalarında ABB DI821, sıcaklık, basınç, akış anahtarı vb. proses parametrelerini izleyebilir ve prosesin düzgün çalıştığından emin olmak için kontrol sistemine giriş sinyalleri sağlayabilir.

Enerji üretimi ve dağıtımı:ABB DI821, enerji santralleri ve trafo merkezlerindeki devre kesiciler ve röleler gibi elektrikli ekipmanların durumunu izlemek ve güç sistemlerinin uzaktan izlenmesini ve kontrolünü gerçekleştirmek için kullanılabilir.

Bina otomasyonu akıllı yönetimi:Bina otomasyon sistemlerinde, binaların akıllı kontrolünü gerçekleştirmek için kapı, pencere, aydınlatma vb. ekipmanların durumunu izlemek için kullanılabilir.
