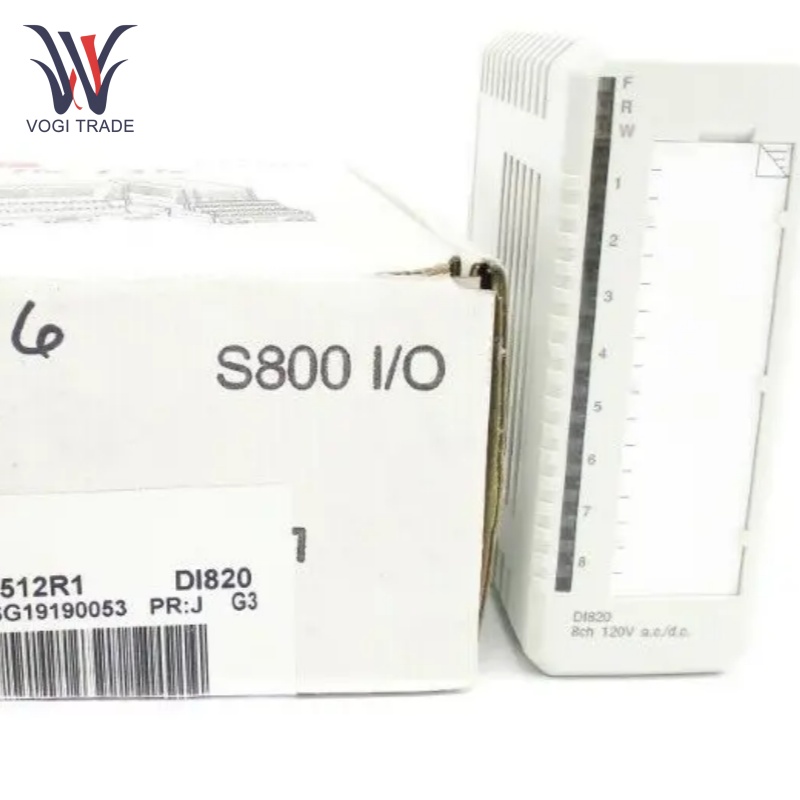

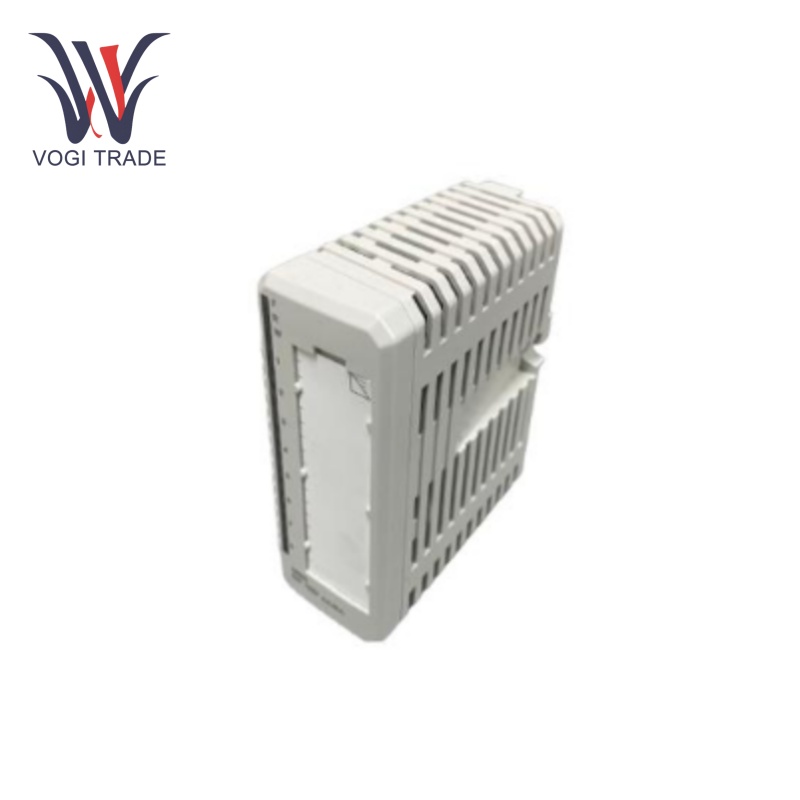

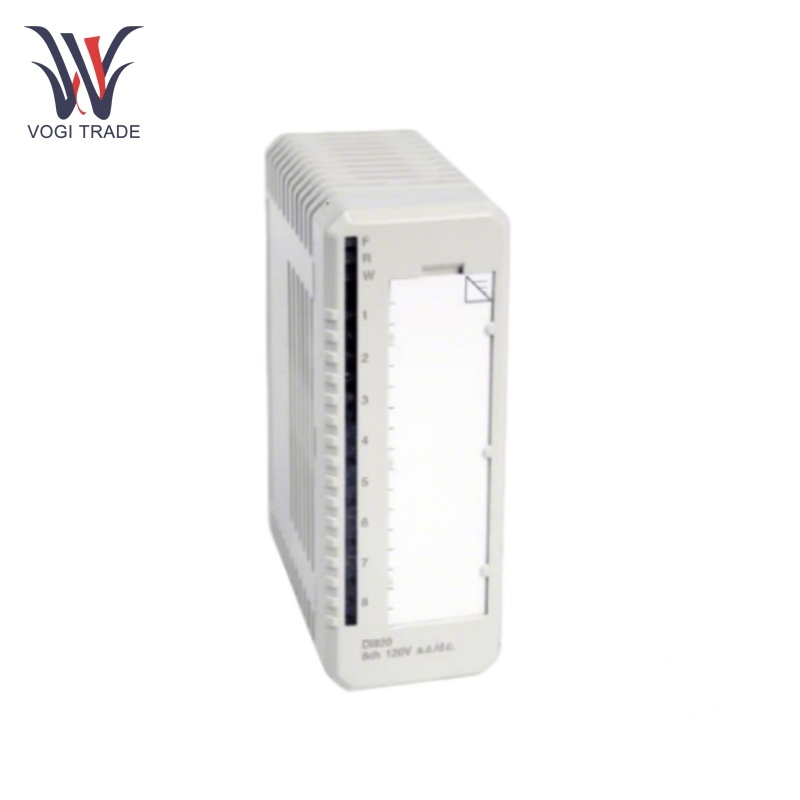

ABB DI820

Çalışma parametreleri

Güç dağıtımı: Tipik olarak 2.8 W.

Filtre Zamanları:Filtre süreleri seçilebilir ve 2, 4, 8 veya 16 ms olarak ayarlanabilir.

Mevcut Tüketim:+5V Modül Bus 50 mA tüketirken, +24V modül veriyolu ve +24V harici 0 akım tüketimine sahiptir.

Çalışma sıcaklığı: 0 ila +55 ° C

Giriş Kanalları:8 Dijital Giriş Kanalları.

AC giriş voltajı aralığı:77 ila 130 V, 120 V AC'de 10 mA giriş akımı ile.

DC giriş aralığı:75 ila 145 V, 110 V DC'de 2.8 mA giriş akımı ile.

Giriş Empedansı:AC girişi için 12 kΩ ve DC girişi için 39 kΩ.

Giriş Frekansı Aralığı:47 - 63 Hz.

Voltaj denetimi: Kanal 1 ve 8, kanallar 2-4 ve 5-7 için voltaj denetimi girişleri olarak işlev görebilir.

Ürün Özellikleri

Ölçeklenebilirlik: Tek bağlantıda 8'e kadar ABB DI820 birimi. Bu yüksek yoğunluklu düzeni, kontrol dolaplarında gayrimenkulü koruyarak küçük bir modüle daha fazla giriş yapar.

Kanal izolasyonu başına:8 kanalın her biri ayrı ayrı izole edilir. Bu, bir kanaldan diğerine çapraz konuşma önlemeye yardımcı olur, bu da giriş sinyallerini daha az güvenilir hale getirir, çünkü bir kanala beslenen sinyaller diğer kanalları etkilemez. ABB DI820 ayrıca çeşitli giriş kaynakları arasında çapraz konuşma ve kısa devrelerin önlenmesine yardımcı olur.

Kanal denetimi: Kanal 1 kanal denetimi giriş kanalları 2 - 4 ve kanal 8 kanalları 5 - 7 için kanal denetimi girişi olarak kullanılabilir. Hata girişleri etkinleştirilir ve kanal 1 veya 8'e bağlı voltajlar kaybolursa uyarı LED'i yanar. Bu özellik, giriş sinyallerinin bütünlüğünü sağlayarak alan giriş gücünde güç arızalarını veya anormal voltaj koşullarını tespit etmek için çok önemlidir.

Giriş Durumu Göstergeleri: Her kanalın durum gösterge LED'leri vardır. Her bir girişin aktif durumu, operatörler ve teknisyenlerin giriş durumunu hızlı bir şekilde yorumlaması için ışık yayan bir diyot ile gösterilir. Bu, hata ayıklama ve izlemeyi kolaylaştırır.

Sinyal filtresig: Modül filtreleyebilir. Dijital filtre süreleri daha önce tarif ettiğimiz gibi ayarlanabilirken, analog filtre gürültü azaltma sağlar ve kararlı giriş sinyalleri sağlar. Elektrik gürültüsünün gerçek bir sorun olabileceği endüstriyel ortamlarda bu kritiktir.

Dijital sinyal alımı: ABB DI820, alan cihazlarından dijital sinyalleri yakalar ve durumlarını işleme için otomasyon sistemine iletir.

Kurulum

Montaj: ABB DI820 hızlı ve kolay kurulum için tasarlanmıştır. Genellikle devre kesiciler ve ekipman raflarının içindeki endüstriyel kontrol ekipmanları için kullanılan standart bir montaj çerçevesi olan standart bir DIN rayına yapıştırılabilir.

Bağlantı: ABB DI820, bağlantı için standart bir endüstriyel arayüz kullanır. Modülü bağlarken, kablolama şemasına göre kablolamanın doğru bir şekilde yapıldığından emin olun. Voltaj derecesi, empedans ve ekranlama gereksinimleri gibi faktörleri göz önünde bulundurarak uygun kablo tipini kullandığınızdan emin olun.

Topraklama: Modülün uygun şekilde topraklanmasını sağlayın. Topraklama, modülün elektrik dalgalanmalarından korunmaya yardımcı olur ve elektromanyetik paraziti azaltır.

Uygulama aralığı

Yüksek voltajlı alan cihazlarının izlenmesi: Modülün voltaj aralığında çalışan cihazların durumunu ele geçirme ve aktarma.

Güvenlik Sistemleri:Güvenilir yüksek voltajlı dijital giriş izlemenin çok önemli olduğu güvenlik kilitlerinin ve acil durum kapatma sistemlerinin uygulanması.

İşlem otomasyonu: Kapsamlı otomasyon çözümleri oluşturmak için diğer S800 G/Ç modülleriyle entegre.

Sorun giderme

LED göstergeleri: Hızlı sorun giderme için her kanaldaki giriş durumu LED'lerini kullanın.

Hata günlükleri: Arızaları tanımlamak ve gidermek için sistem hata günlüklerini ve teşhis geçmişini analiz etmek.

Voltaj denetim uyarıları:Giriş voltajı kaybı algılaması için voltaj denetimi uyarı LED'lerine dikkat edin.
