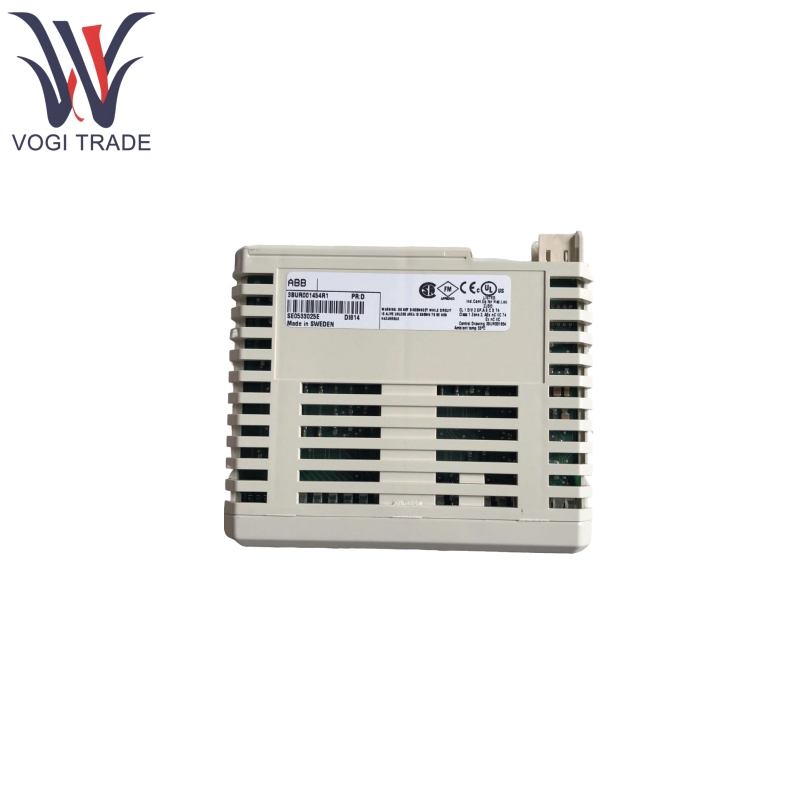

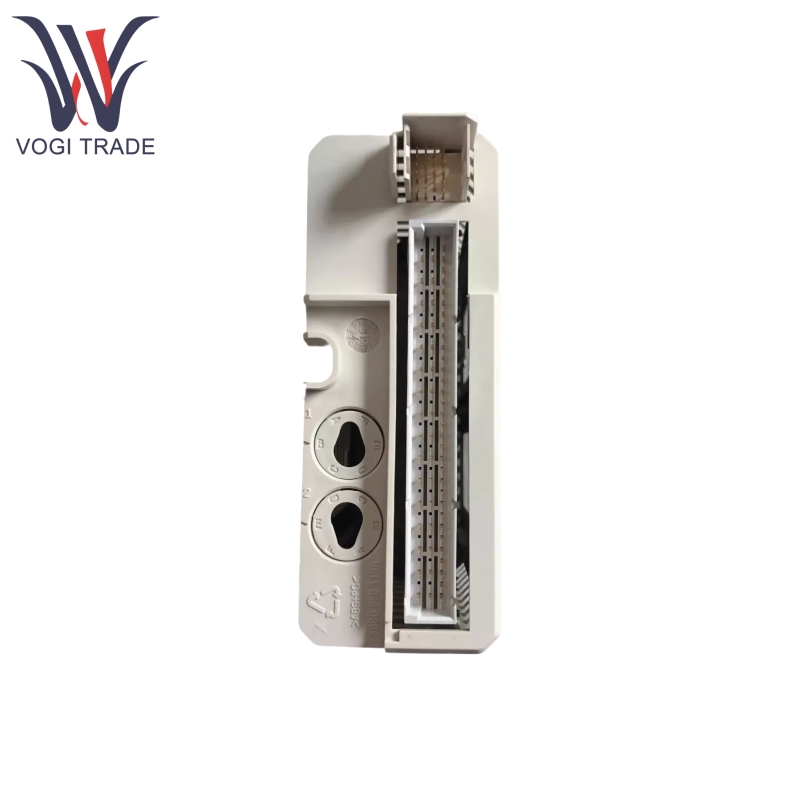

ABB DI814 3BUR001454R1

Ürün özellikleri

ABB DI814, mevcut kaynak tipi girişleri (24V DC) destekleyen 16 dijital giriş kanalına sahiptir ve birden fazla saha sinyalinin eşzamanlı olarak edinilmesini sağlar.

ABB DI814 girişleri 2 bağımsız izole gruba (grup başına 8 kanal) ayrılmıştır, her grup paraziti azaltmak ve sistem güvenliğini artırmak için 1 voltaj izleme girişi ile donatılmıştır.

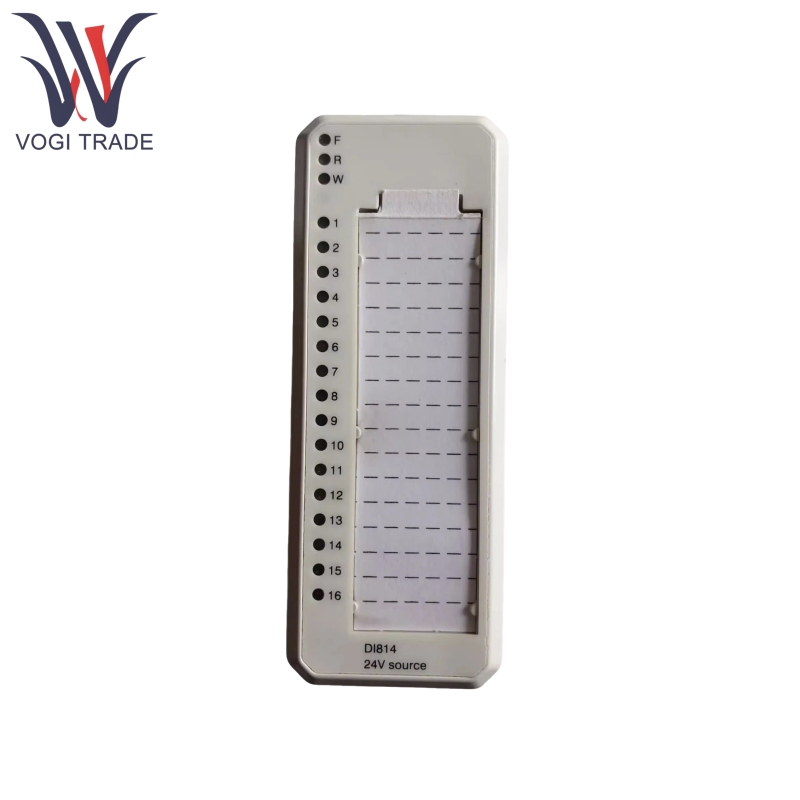

ABB DI814, hızlı tanıyı kolaylaştıran hata (F), Run (R), Uyarı (W) ve 16 kanal durum göstergesi (“0” veya “1”) dahil olmak üzere ön panel LED göstergeleri ile donatılmıştır.

ABB DI814, saha ortamına dayalı gürültüyü bastırmak ve sinyal stabilitesini sağlamak için seçilebilir dijital filtreleme sürelerini (2, 4, 8, 16 ms) destekler.

ABB DI814, işlem voltajı izlemesini (grup başına 1 kanal) destekler ve kanal hata sinyalleri uzaktan bakım için ModuleBus aracılığıyla okunabilir.

ABB DI814 birden fazla endüstriyel sertifika ile uyumludur ve IP20 koruma derecesi ile geniş sıcaklık aralıkları ve yüksek nem gibi sert ortamlarda çalışabilir.

Prensibi kullanarak ürün

ABB DI814 3BUR001454R1, saha cihazlarından (sınır anahtarları, yakınlık sensörleri, düğmeler vb.) Anahtar sinyallerini toplar ve fiziksel durumları (açık/kapama) elektrik sinyallerine (yüksek/düşük seviyeler) dönüştürür. Dahili olarak, modül mevcut sınırlama, EMC koruması ve optik izolasyon bileşenlerini kullanarak sinyalleri işler, ardından bir filtreleme devresi yoluyla gürültü bastırır. Kararlı dijital sinyaller daha sonra Modulebus aracılığıyla üst düzey kontrolöre (PLC veya DC'ler gibi) iletilir. Ek olarak, modül, voltaj izleme ve LED göstergeleri yoluyla kendi durumu ve kanal durumu hakkında gerçek zamanlı geri bildirim sağlar ve güvenilir veri iletimi sağlar.

Ürün uygulaması

Aşağıda ABB DI814 3BUR001454R1 Dijital Giriş Modülü Detay.
