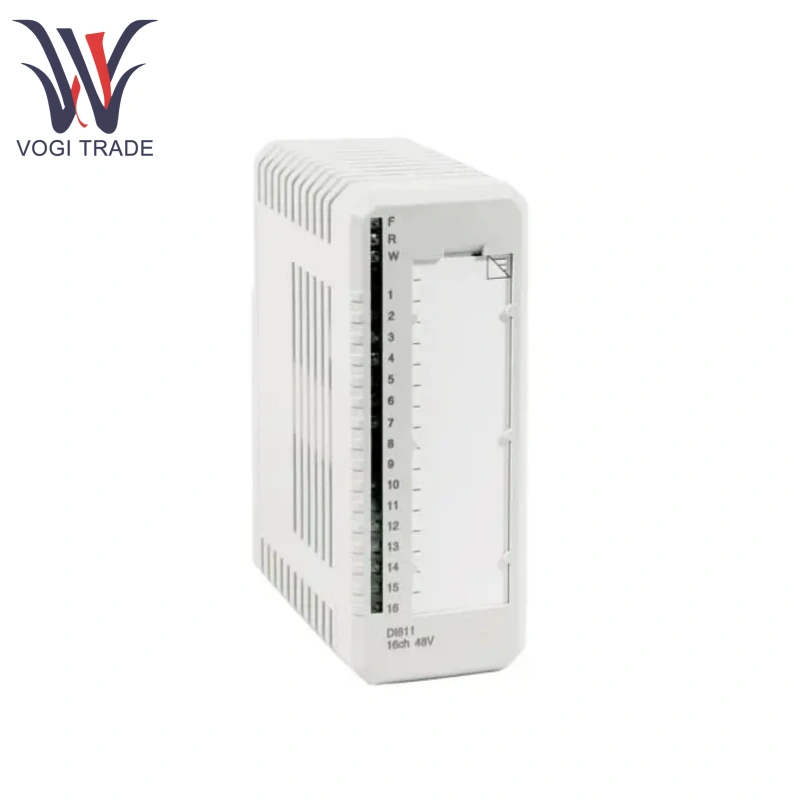

ABB DI811

Çalışma parametreleri

Giriş Kanalları: 16 dijital giriş kanalı, sekizden oluşan iki izole grup halinde düzenlendi.

Voltaj özellikleri: Her kanal, mevcut batan özelliklere sahip 48 V DC girişi için tasarlanmıştır.

Giriş Empedansı: Yaklaşık 10 kΩ giriş empedansı ile.

Yanıt Süresi: Yanıt süresi 1 ms'den azdır.

Çalışma sıcaklığı aralığı:- 25 ° C ila + 60 ° C.

Giriş Durumu Göstergeleri:Her kanal, giriş durumunu görüntülemek için LED göstergeleri ile donatılmıştır, bu da kolay izleme ve teşhisleri kolaylaştırır.

Ürün Özellikleri

Yüksek hassasiyetli sinyal algılama: ABB DI811, doğru ve hassas sinyal algılama için spesifik olarak optimize edilmiştir. ABB DI811, gürültülü veya düzenli ortamlarda kararlı ve etkili performansın sağlanması için birden fazla dijital giriş seviyesini tanıyabilir.

Yüksek hız: ABB DI811, hızlı tepki süresi nedeniyle giriş sinyallerine hızlı bir şekilde yanıt verebilir, bu da yüksek hızlı üretim süreçleri veya veri toplama anahtar olduğu gerçek zamanlama izleme sistemleri için çok önemlidir.

ConfigurabLE Havada: ABB DI811, uygulamaların ihtiyaçlarına uyacak şekilde kolayca yapılandırılabilir, böylece bu modülü farklı senaryolar için ayarlanmış olduğunda yükü hafifletmek için kullanacağınız zaman ayarlayabilirsiniz.

Sinyal izolasyonu: Her giriş kanalı optik izolasyon bariyeri içerir. Bu izolasyon, hem modül hem de ekli ekipman için elektriksel geçişlere, kısa devrelere ve öğütülmüş döngülere karşı koruma sağlar, bu da bir bütün olarak sistemdeki güvenilirliği ve güvenliği artırır.

İşlem voltajı denetimi: Yerleşik işlem voltajı denetimi, giriş voltaj seviyelerini izleyerek ve operatörleri uygunsuz koşullar için bilgilendirerek sistemin güvenilirliğini artırır.

Optik izolasyon: Tüm giriş kanalları optik izolasyon ile gelir, herhangi bir elektriksel aktiviteden etkileşimi önler ve her bir giriş sinyalinin bütünlüğünü sağlar.

Kurulum

Montaj Türü:Tipik olarak, ABB DI811 bir DIN rayı montaj özelliği ile birlikte gelir. Kurulum, DIN rayına takılan ve uygun şekilde topraklanmış bir mandal cihazı yardımıyla sağlanır.

Kablo bağlantısı: G/Ç modüllerinin tam kurulumu için modülü 3 tel bağlantılarıyla bağlamak mümkündür. Ayrıca sigortalar ve saha güç dağılımı. Her kanal için saha kablolarına özel G/Ç ve ZP bağlantıları sağlanır. Bu iki izole grubun her birinin 6.3 A sigortası vardır ve işlem voltajı bunlara bağlanabilir.

Veri: Yapılandırma Kurulumu: Fiziksel kurulumdan sonra, modül kontrol sisteminde yapılandırılmalıdır. Bu, dijital giriş, TTL, CMOS, filtre modları, ağ adresleme ve diğer parametreler gibi sinyalleri içerebilir.

Uygulama aralığı

InDostrial Otomasyon: Endüstriyel otomasyon sürecinde ortak kullanım. Çeşitli sensörlerin durumunu izleyebilir.

Bina Yönetim Sistemleri: Bina yönetiminde HVAC sistemlerinde, aydınlatma kontrol sistemlerinde ve güvenlik sistemlerinde giriş izleme için kullanılabilir.

Güç dağıtımı: Güç dağıtım ağlarındaki elektrik devrelerinin izlenmesini ve kontrol edilmesini sağlar. Güç dağıtım panellerinde veya trafo merkezlerindeki devre kesicilerin, anahtarların ve diğer elektrik bileşenlerinin durumunu tanımlayarak enerji şebekesinin güvenilir çalışmasını destekleyebilir.

Saha izleme: Alan cihazlarının durumunu izlemek ve bu bilgileri denetleyiciye aktarmak için kullanılır.

Güvenlik Kilitleri ve Acil Durum Kapatma: Dijital girişlerin güvenilir izlenmesini sağlamak.

Sorun giderme

Tanı mesajları: Sistem davranışını tanımlamak için şiddeti tanı mesajlarının izlenmesi.

LED göstergeleri: Her kanaldaki giriş durumu LED'lerini kullanarak problemleri hızlı bir şekilde tanımlamak ve bulmak.

Hata günlükleri: Hata günlükleri ve teşhis geçmişi yoluyla hataları izleme ve sorun giderme.

Idişıvır zıvıriçinModül Değiştirme: Şüphelenilen modül hatalıysa, şüpheli hata modülünü kesinti olmadan değiştirmek için sıcak takas kullanın.
