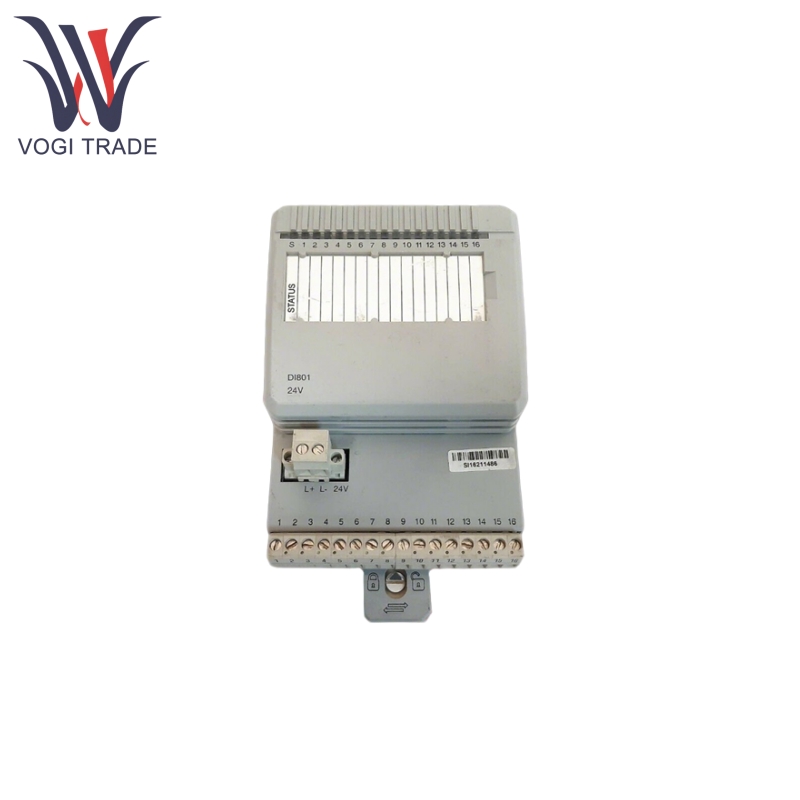

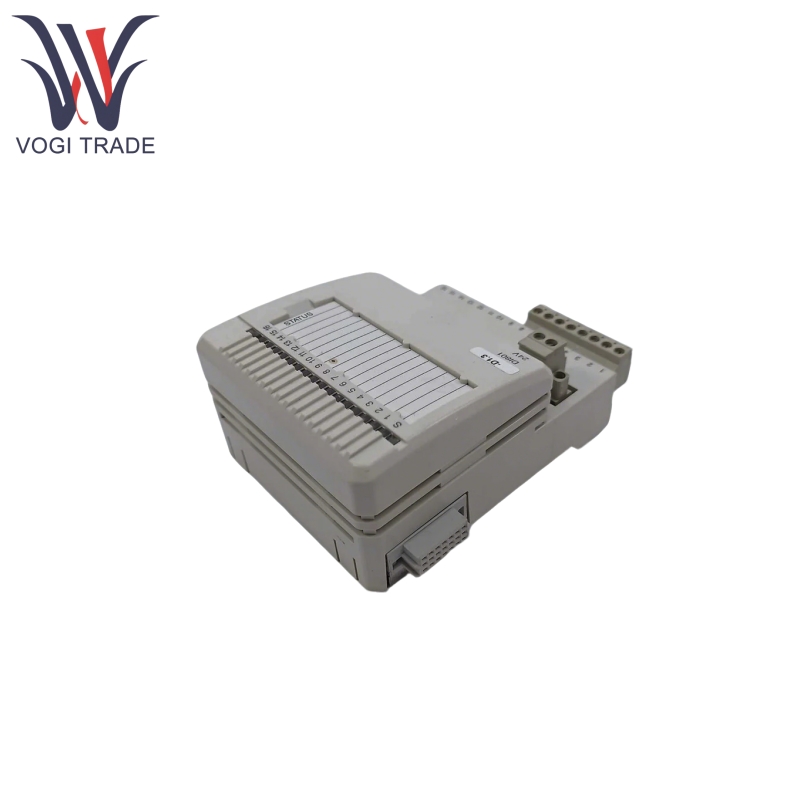

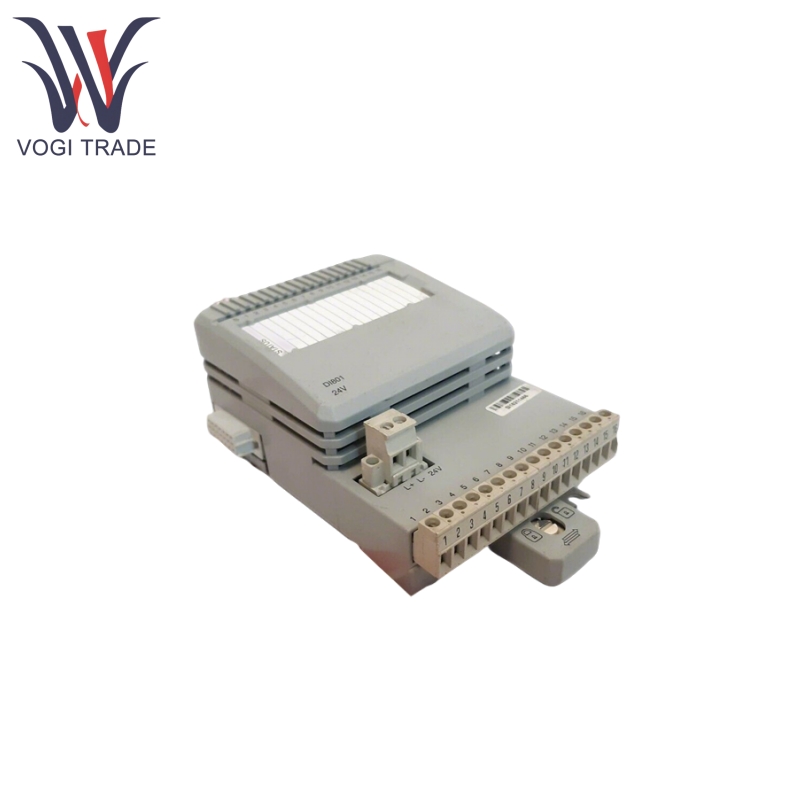

ABB DI801 3BSE020508R1

Ürün özellikleri

ABB DI801 3BSE020508R1, geçerli lavabo sinyallerini destekleyen 16 24V DC giriş kanalına sahiptir ve her kanal, anahtar durumunu bağımsız olarak izleyebilir ve bu da birden fazla ayrık aygıtın aynı anda bağlanması için uygundur.

PNP/NPN tipi sensörlerle uyumlu kuru kontakları (pasif kontaklar) ve ıslak kontakları (aktif sinyaller) destekler ve dip anahtarları veya yazılım yoluyla sinyal türü yapılandırmasına izin verir.

18-30V DC genişliğinde voltaj giriş aralığı ile endüstriyel ortamlarda karmaşık güç kaynağı ortamlarına uyum sağlayabilir.

Tipik tepki süresi ≤10ms'dir ve ekipmanı hızlı bir şekilde başlatma ve durdurma için gerçek zamanlı izleme gereksinimlerini karşılar.

Kanal-kanal izolasyon voltajı 50V ve sistem-toprak izolasyon voltajı 500V AC'dir, bu da etkileşime ve ekipmanı koruyan etkili bir şekilde direnir.

Her kanal, sinyal bağlantısının/bağlantısının gerçek zamanlı durumunu gösteren bir LED gösterge ışığı ile donatılmıştır. Modül arızası durumunda, arka plan veri yolu üzerinden bir alarm sinyali gönderilir.

Güç kaynağı voltajını, kanal kısa devresini/açık devresini, tel kırılma algılamasını destekleyerek EMC korumasını izleyebilir ve uzun süreli kararlı çalışmayı sağlayabilir.

Kesinti olmadan çevrimiçi modül değişimini destekler, sistem kullanılabilirliğini artırırken bakım süresini ve maliyetlerini önemli ölçüde azaltır.

Prensibi kullanarak ürün

ABB DI801 3BSE020508R1, 16 kanaldan saha cihazlarından anahtar sinyalleri alır. Sinyaller, modüle girmeden önce akım sınırlayıcı dirençler ve optokupler tarafından izole edilir.

ABB DI801 3BSE020508R1, bir seviye karşılaştırıcı kullanarak sinyalleri 0/1 dijital sinyallere dönüştürür ve bunları dahili kayıtlarda saklar.

ABB DI801 3BSE020508R1, Sinyalleri PROFIBUS DP veya arka plaka veri yolu üzerinden kontrolöre iletirken, modül ayrıca kanal durumunu (normal/hata) kontrol sistemine geri besler.

ABB DI801 3BSE020508R1, aktüatörlere giriş sinyallerine ve çıkış komutlarına dayanarak mantıksal işlemleri tam bir kontrol döngüsü oluşturabilir.

Ürün uygulaması

Kimyasal ve farmasötik endüstrilerde, ABB DI801, üretim süreçlerinin güvenliğini sağlamak için reaktör ajitatörlerinin başlangıç/durdurma durumunu ve valf limit anahtarlarının konumunu izleyebilir.

Güç endüstrisinde, ABB DI801, güç ekipmanının uzaktan izlenmesini sağlamak için jeneratör devre kesici durumu ve transformatör sıcaklık alarm sinyallerini toplayabilir.

Petrol ve gaz endüstrisinde, ABB DI801 boru hattı basınç anahtarı ve kompresör arıza sinyallerini tespit edebilir ve petrol ve gaz taşımasının stabilitesini sağlayabilir.

Mekanik üretimde, ABB DI801, makine tezgahı acil durdurma düğmelerinden ve konveyör bant sapma sensörlerinden giriş sinyallerini izleyerek üretim işleminin güvenliğini artırabilir.

ABB DI801, bina enerji yönetimini optimize ederek erişim kontrol sistemi anahtarı durumu ve yangın alarm sinyali toplama için kullanılabilir.

Ürün parametresi

İşte ABB DI801 3BSE020508R1 Dijital Giriş Modülü Ayrıntısı.
