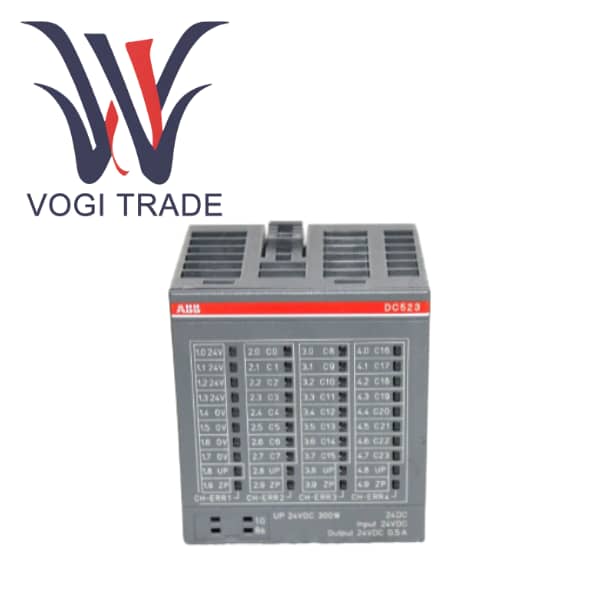

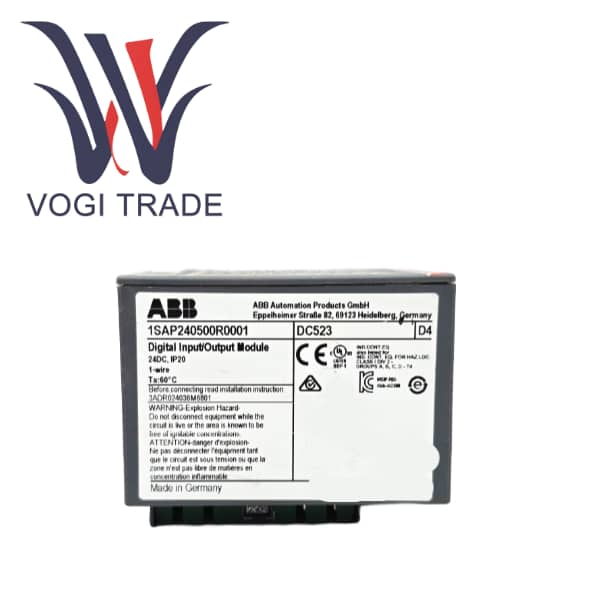

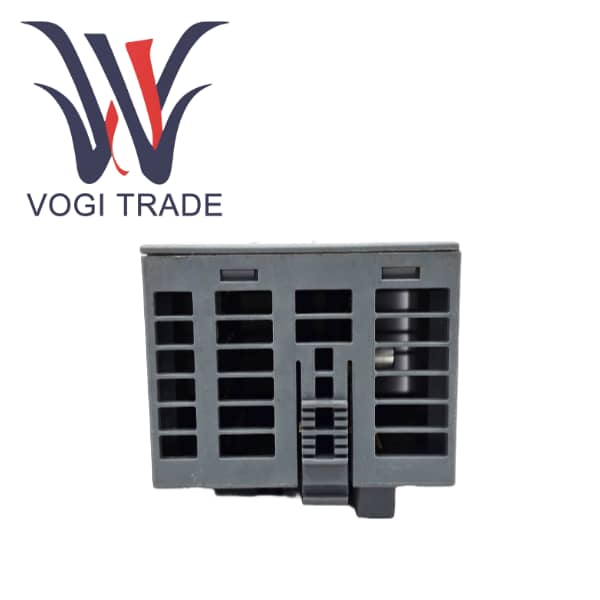

ABB DC523 1SAP240500R0001

Ürüne Genel Bakış

DC523, ABB tarafından AC 500 serisi modüler PLC için tasarlanan yüksek yoğunluklu ve esnek bir dijital giriş/çıkış hibrit modülüdür. 1SAP240500R0001, standart bir G/Ç modülü genişliğinde 24 bağımsız transistör kanalını entegre eder. Her kanal, yazılım tarafından dijital giriş veya dijital çıkış olarak yapılandırılabilir, bu da modülün esnekliğini ve uygulama uyarlanabilirliğini önemli ölçüde artırır.

Bu modül, ABB'nin benzersiz ve etkili bir kablolama yöntemi olan "1-telli" kablolama teknolojisini benimser. Geleneksel "2 telli" tasarımla karşılaştırıldığında "1 telli" tasarım, tüm kanalların ortak referans potansiyelini modüldeki birkaç özel terminalde yoğunlaştırır, böylece gerekli terminal bloklarının sayısını ve kabin içindeki kablolamanın iş yükünü önemli ölçüde azaltır. DC523, 24V DC kontrol sistemleri için özel olarak tasarlanmıştır. Her çıkış kanalı maksimum 0,5A yük akımını sürdürebilir. Röleler, küçük solenoid valfler ve gösterge ışıkları gibi yaygın endüstriyel DC yüklerin kontrolü için uygundur. Aynı zamanda yakınlık anahtarları, butonlar, limit anahtarları gibi cihazlardan 24V DC dijital sinyalleri güvenilir bir şekilde toplayabilir.

Ürün Fonksiyonel Özellikleri

Yazılımla yapılandırılabilir hibrit G/Ç

Benzeri görülmemiş esneklik, 1SAP240500R0001'in tek bir projede 16 giriş +8 çıkış veya 24'ünün tümü giriş veya çıkış olarak serbestçe birleştirilen 24 kanala sahip olmasını sağlar. Bu esneklik, mühendislerin I/O tahsisini projenin ilerleyen aşamalarında gerçek ihtiyaçlara göre ve hatta donanımı değiştirmeden yerinde ayarlayabilmeleri anlamına gelir; bu da mühendislik verimliliğini büyük ölçüde artırır ve yedek parça maliyetlerini azaltır.

1 telli kablolama teknolojisi

Devrim niteliğindeki kablolama basitleştirmesi DC523'ün en belirgin özelliğidir. Geleneksel 24 kanallı bir DI/DO modülü 50'den fazla terminal bloğu gerektirebilir. Tüm kanalların pozitif ve negatif güç kaynaklarının sırasıyla dört terminalde toplanmasıyla kablolama terminallerinin sayısı yarıdan fazla azaltıldı.

Daha az terminal, daha küçük terminal blokları, daha kısa kablolar ve daha az kablolama süresi anlamına gelir ve doğrudan malzeme ve işçilik maliyetlerini azaltır. Aynı zamanda bağlantı noktaları ne kadar az olursa hata olasılığı da o kadar düşük olur ve bu da sistemin güvenilirliğini artırır.

Yapılandırılabilir giriş filtreleme

1SAP240500R0001 güçlü bir anti-parazit özelliğine sahiptir. Mekanik kontak titreşimi veya elektriksel gürültünün neden olduğu yanlış sinyalleri etkili bir şekilde filtreleyebilen 8 ms'lik tipik giriş gecikmesi ile giriş sinyalinin kararlılığını ve güvenilirliğini sağlar. Yüksek hızlı darbe sinyalleri için, yanıt hızını sağlamak amacıyla gecikme süresi minimuma ayarlanabilir.
