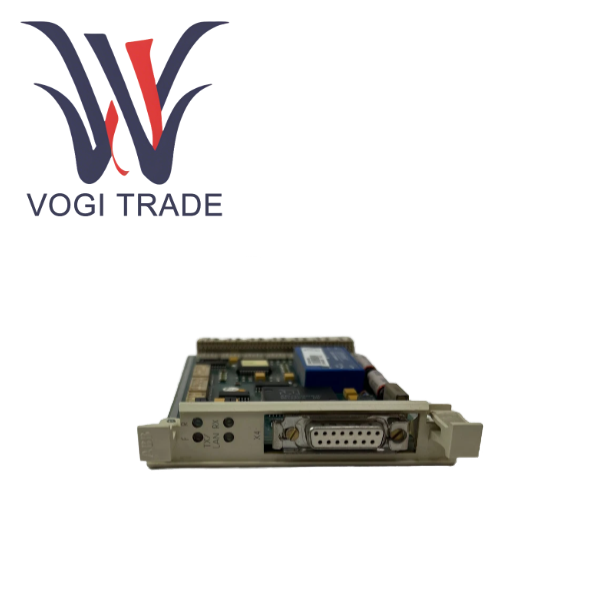

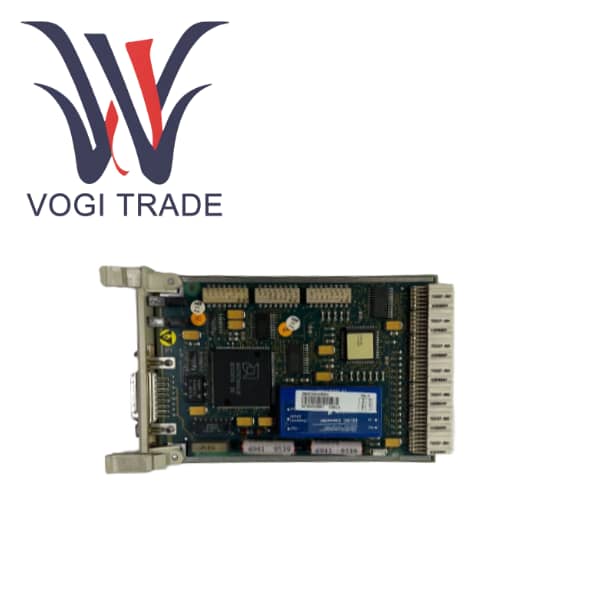

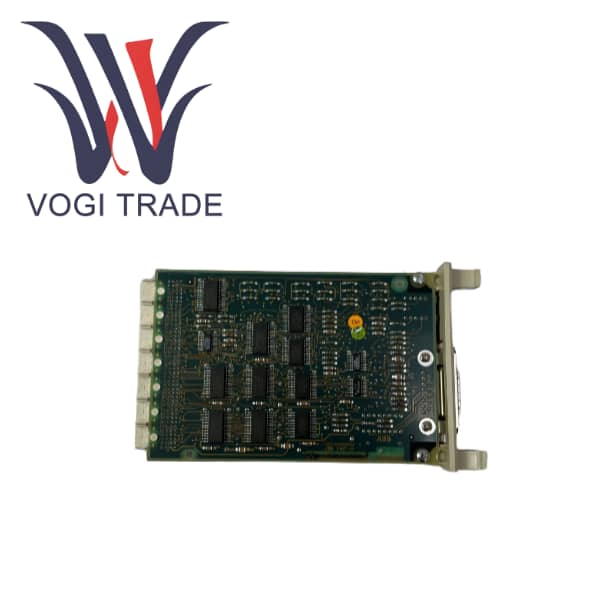

ABB CS513 3BSE000435R1

Ürüne Genel Bakış

CS513, ABB Advant Master dağıtılmış proses kontrol sisteminin önemli bir ağ iletişim bileşenidir. 3BSE000435R1, IEEE 802.3 LAN Modülü olarak tanımlanır. Temel işlevi, Advant Controller 410/450 serisi denetleyiciler için standart bir Ethernet iletişim arayüzü sağlayarak onların IEEE 802.3 protokolüne dayalı fabrika düzeyinde yerel alan ağlarına erişmelerini sağlamaktır.

Advant Master sisteminin yaşam döngüsünün ilk aşamasında, iç iletişimi esas olarak tescilli MasterBus 300 veriyoluna dayanıyordu. Bununla birlikte, bilgi teknolojisi ile operasyonel teknolojinin giderek artan belirgin entegrasyonunun yanı sıra ofis ağları ve yönetim bilgi sistemlerinin yaygınlaşmasıyla birlikte, DCS sistemlerinin acilen dış dünyayla veri alışverişi için standartlaştırılmış bir yola ihtiyacı var. CS513 modülü The Times'ın gerektirdiği şekilde ortaya çıktı. Advant Master, bu "endüstriyel ada" ile dış "bilgi okyanusu" arasında bir ağ köprüsü görevi görür. CS513 aracılığıyla kontrolör, operatör istasyonları, mühendis istasyonları, geçmiş veri tabanı sunucuları, yönetim bilgi sistemleri ve hatta uzaktan teşhis merkezleriyle yüksek hızlı ve güvenilir iletişim kurabilir.

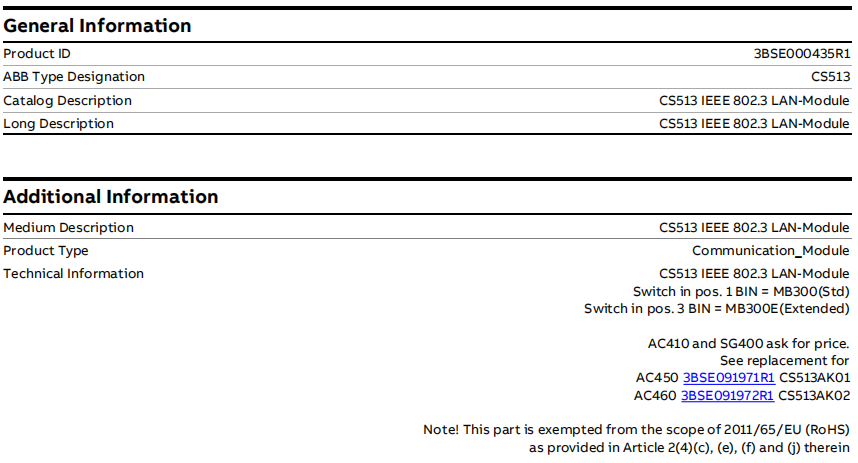

Ürün Özellikleri ve Parametreleri

Ürün Modeli           CS513

Sipariş Numarası      3BSE000435R1

Ürün türü             IEEE 802.3 LAN Modülü

Advant Controller 410 / Advant Controller 450 / AC 400-Haberleşme Modülleri → CS513 MasterBus 300 Arayüzleri

Fiziksel boyutlar

Net uzunluk/derinlik      234 mm

Net genişlik              108 mm

Net yükseklik             18mm

Net ağırlık              0,2 kg

WEEE                     5 kategori

Ürün Fonksiyonel Özellikleri

Standartlaştırılmış ağ erişimi

IEEE 802.3 uyumluluğu, CS513'ün ofis bilgisayarlarıyla aynı temel Ethernet teknolojisini kullandığı ve standart endüstriyel Ethernet anahtarlarına ve ağ altyapısına sorunsuz bir şekilde bağlanabileceği anlamına gelir.

Bilgi engellerini ortadan kaldırmak Advant Master sistemini artık bir bilgi adası olmaktan çıkarıyor. Temel üretim verileri, fabrikanın bilgi düzeyini büyük ölçüde artıran standart ağ protokolleri aracılığıyla üst düzey sistem tarafından toplanıp kullanılabilir.

LAN arayüzü ve MB300 arayüzü

Belge, onu iç mimarisini ortaya çıkaran CS513 MasterBus 300 Arayüzleri altında sınıflandırıyor. CS513'ün bir ucu arka panel aracılığıyla kontrolörün MasterBus 300 dahili veri yoluna bağlanırken diğer ucu standart bir Ethernet arayüzü sağlar. Temel olarak, dahili MB300 protokolü ile harici TCP/IP protokolü arasında veri dönüşümünden ve yönlendirmeden sorumlu bir protokol ağ geçididir.

Destek sistemi yedekliliği ve ölçeklenebilirliği

MB300 veya MB300E modu DIP anahtarı aracılığıyla seçilebilir. MB300E modu genellikle daha büyük ölçekli sistemleri veya belirli yedekli yapılandırmaları desteklemek için kullanılır ve daha esnek ağ topolojisi yetenekleri sağlar.

Büyük ölçekli sistemlerde, farklı ağ bölümlerini bağlamak, ağ izolasyonu ve yük paylaşımı sağlamak için birden fazla CS513 modülü kurulabilir.

Uygulanabilir Endüstri Kapsamı

CS513'ün uygulama senaryoları, ABB Advant Master/AC 400 DCS sistemlerini kullanan ve bilgi entegrasyonu sağlamayı ümit eden tüm endüstrileri kapsamaktadır.

Enerji ve enerji departmanı, enerji santrali DCS'nin çalışma verilerini tesis düzeyindeki izleme sistemine veya grup veri merkezine yükler.

DCS ve MES'in petrol, doğal gaz ve kimya endüstrilerindeki entegrasyonu, üretim planlama, malzeme dengesi ve performans analizi için kullanılır.

Madencilik ve metalurji bağlantısının merkezi kontrol odasındaki DCS, uzaktaki madencilik veya zenginleştirme alt istasyonlarına bağlıdır.

Advant Master sisteminin verilerine standart bir ağ üzerinden paylaşması, izlemesi veya uzaktan erişmesi gereken herhangi bir fabrika.
