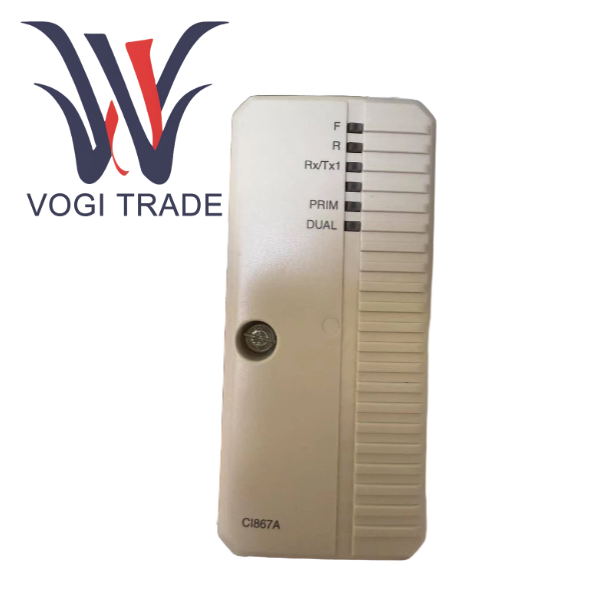

ABB CI867AK01 3BSE092689R1

Ürüne Genel Bakış

CI867AK01, ABB tarafından piyasaya sürülen, özellikle AC 800M yüksek performanslı proses kontrolörleri için tasarlanmış, yüksek performanslı bir MODBUS TCP iletişim arayüz modülüdür. AC 800M I/O genişletme istasyonunun önemli bir bileşeni olan 3BSE092689R1, AC 800M kontrol cihazının MODBUS TCP standardını destekleyen herhangi bir üçüncü taraf cihazla sorunsuz bir şekilde veri alışverişi yapmasını sağlar.

Bu modül endüstriyel ağlarda "protokol ağ geçidi" rolünü oynar. 3BSE092689R1, MODBUS TCP Master veya MODBUS TCP Slave olarak yapılandırılabilir. Bir Master olarak, birden fazla downstream Slave cihazını aktif olarak yoklayabilir, verilerini okuyabilir veya onlara kontrol komutları yazabilir. Bir Slave olarak CI867AK01, AC 800M içindeki proses verilerini yukarı akış SCADA sistemi veya DCS tarafından okunmak üzere MODBUS kayıtlarına paketleyebilir. Bu iki yönlü ve esnek iletişim yeteneği, AC 8000M sisteminin açıklığını ve entegrasyon yeteneğini büyük ölçüde artırır ve modern ve birbirine bağlı endüstriyel otomasyon çözümleri oluşturmak için temel bir bileşendir.

Ürün Fonksiyonel Özellikleri

Çift kanallı bağımsız iletişim mimarisi

Fiziksel izolasyon ve işlevsel ayırma: İki bağımsız Ethernet bağlantı noktası, kullanıcıların farklı cihazları veya ağları fiziksel olarak izole etmesine olanak tanır. Örneğin Kanal 1, DCS veya SCADA ile iletişim için fabrikanın omurga kontrol ağına bağlanabilir. Kanal 2, özellikle yerinde akıllı sayaçların yoklanması için tasarlanmış yerel bir cihaz alt ağına bağlanabilir. Bu tasarım ağın güvenliğini ve güvenilirliğini artırır ve tek bir ağ arızasının tüm iletişimi etkilemesini önler.

Esnek topoloji, yıldız ve Papatya zinciri gibi çeşitli ağ topolojilerini destekleyerek saha kablolamasını kolaylaştırır.

Master/slave çift modlu ve güçlü master istasyon fonksiyonları

Master olarak CI867AK01 modülü güçlü master mantığıyla donatılmıştır ve 256'ya kadar MODBUS işlemini yönetebilir. 3BSE092689R1, yoklama, zaman aşımı yeniden denemesi ve hata teşhisi gibi karmaşık görevleri otomatik olarak gerçekleştirerek mühendisleri hantal düşük seviyeli iletişim programlamasından kurtarır.

Bir Slave olarak, standart MODBUS kayıt eşlemesi sağlayarak AC 800M'nin verilerinin herhangi bir standart MODBUS istemcisi tarafından açıkça görülebilmesini sağlar ve üçüncü taraf sistemlerle entegrasyonu büyük ölçüde basitleştirir.

Gelişmiş sistem entegrasyon özellikleri

AC 800M mimarisine sorunsuz bir şekilde entegre edilen CI867 modülü, son derece düşük iletişim gecikmesiyle yüksek hızlı CEX veri yolu üzerinden AC 800M CPU ile veri alışverişi yapar. Control Builder'da MODBUS veri noktaları, yerel I/O'yu çalıştırmak kadar basit bir şekilde doğrudan kontrolörün değişken etiketlerine eşlenebilir.

Son derece yüksek kullanılabilirlik gereksinimlerine sahip kritik uygulamalar için 3BSE092689R1, iletişim yedekliliği sağlamak amacıyla iki CI867 modülüyle yapılandırılabilir. Ana iletişim modülü arızalandığında sistem otomatik ve sorunsuz bir şekilde yedek modüle geçerek iletişimin kesintiye uğramamasını sağlar.

Çalışırken değiştirme desteği, tüm kontrol sistemini durdurmadan hatalı modüllerin değiştirilmesini sağlar, plansız duruş sürelerini en aza indirir ve üretimin sürekliliğini sağlar.

Avantaj ve Dezavantajların Karşılaştırılması

Avantajları

Olağanüstü entegre deneyim. ABB'nin Control Builder mühendislik ortamında MODBUS iletişiminin konfigürasyonu son derece basit hale gelir. Mühendislerin yalnızca cihazı, kayıt adresini ve veri türünü tanımlaması yeterlidir; sistem, iletişim görevlerini otomatik olarak oluşturarak mühendislik uygulamasının karmaşıklığını ve hata oranını büyük ölçüde azaltır.

Yüksek güvenilirlik ve kullanılabilirlik, çift kanalın üç ana özelliği, modül yedekliliği ve çalışırken değiştirme, birlikte, modern fabrikaların sürekli çalışmaya yönelik katı gereksinimlerini karşılayan, yüksek düzeyde kullanılabilir bir iletişim çözümü oluşturur.

Performans garantilidir. Orijinal bir fabrika modülü olarak 3BSE092689R1, kendisi ile AC 800M CPU arasındaki veri verimini ve gerçek zamanlı performansı tamamen optimize ederek, harici bir genel amaçlı ağ geçidi kullanımının getirebileceği performans darboğazını ortadan kaldırmıştır.

AC 800M sistemi ile aynı yedek parçaların, teşhis araçlarının ve yazılım güncelleme yollarının paylaşılması, fabrikanın işletme ve bakım yönetimini basitleştirir.

Dezavantaj

Platform, bu modülün yalnızca ABB'nin AC 800M sisteminde kullanılabileceğini kilitler. ABB olmayan bir otomasyon projesinde CI867AK01 tamamen etkisizdir.

3BSE092689R1 yalnızca MODBUS TCP'yi destekler. Sahada başka protokoller varsa ek özel iletişim modülleri veya harici protokol ağ geçitleri gerekir, bu da maliyetleri ve karmaşıklığı artırır.

Orijinal, fabrikaya özel bir modül olduğundan, tedarik maliyeti genellikle piyasada yaygın olarak kullanılan MODBUS TCP ağ geçidinden daha yüksektir.

Belirli bir yazılıma bağlı olarak konfigürasyon, ABB'nin Control Builder'ı kullanılarak gerçekleştirilmelidir. Bu araca aşina olmayan mühendislerin öğrenmesi gereken bir süreç vardır.

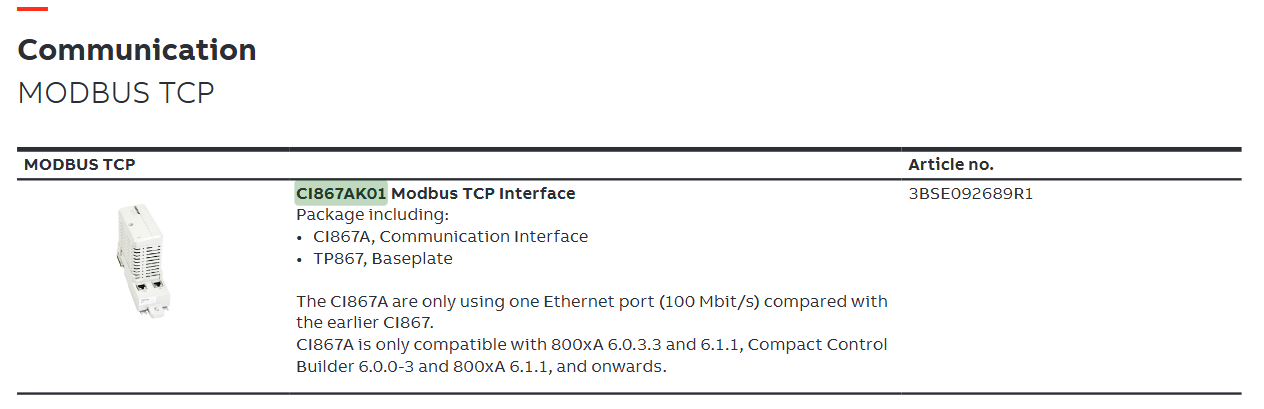

Veri Sayfası İndirme
