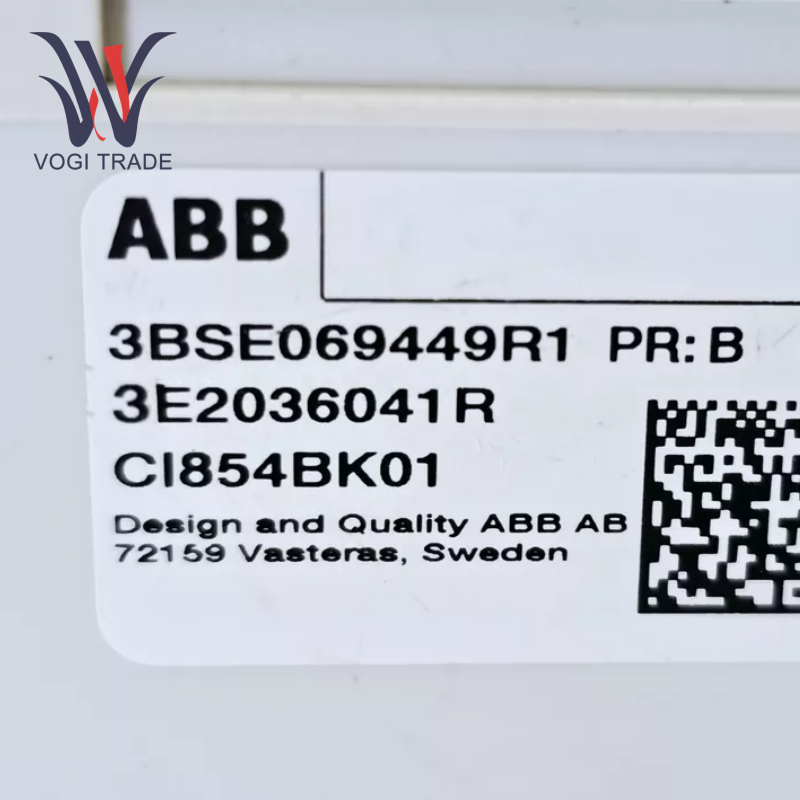

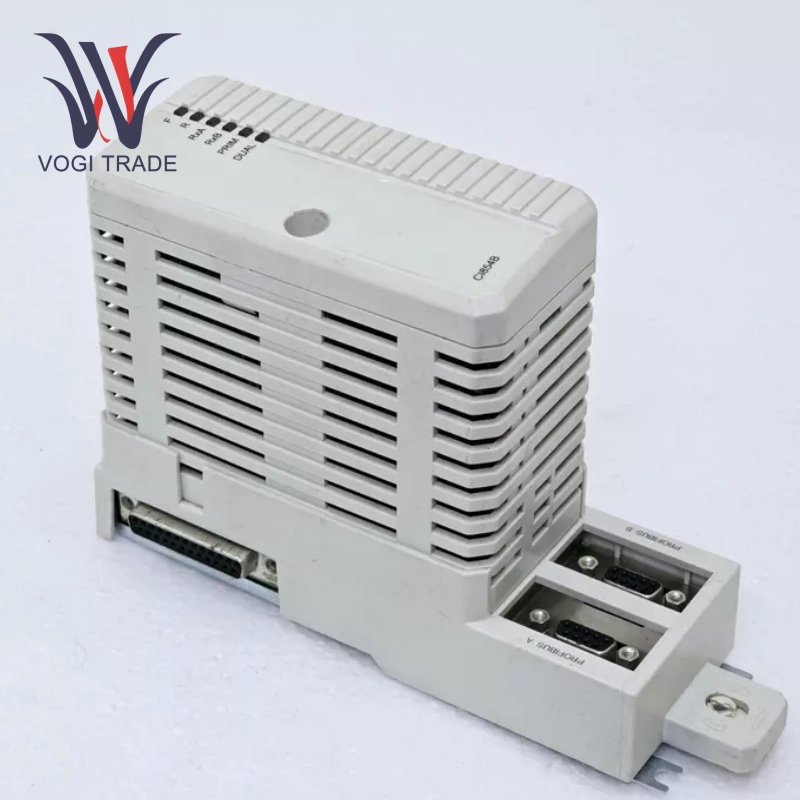

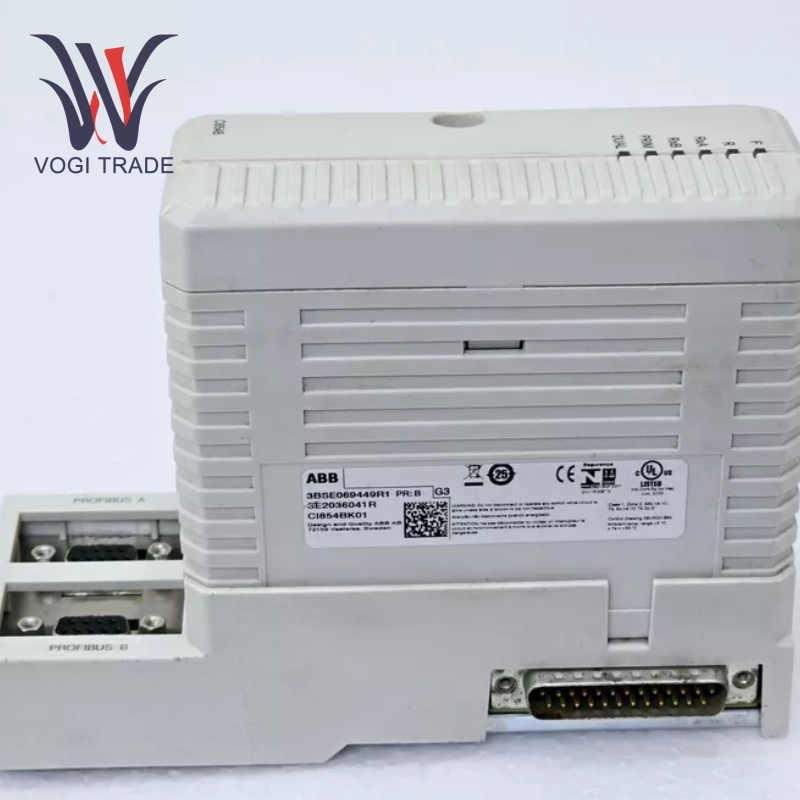

ABB CI854BK01 3BSE069449R1

Teknik parametreler

İletim hızı: 9.6 - 12 000 kbit/s

CEX Otobüs'teki Maksimum Birimler: 12

Konektör: DB dişi (9 pin)

24 V Tüketim Tip: 190mA

Sıcaklık aralığı: +5 ila +55 ° C (+41 ila +131 ° F) çalışma, -40 ila +70 ° C (-40 ila +158 ° F) depolama.

Arayüz türü: PROFIBUS-DP/V1, çift bağlantı noktası gereksiz tasarımı destekler ve maksimum iletişim oranı 12Mbit/s'dir.

İletişim Protokolü: Profibus DP/DP-V1 ve Foundation FieldBus sistemleri ile uyumludur.

Yedekleme Desteği: ABB CI854BK01 3BSE069449R1, hat fazlalığını (çift Profibus portları) ve ana yedekliliği destekler (iki CI854BK01 modül gerektirir).

Kurulum yöntemi: DIN ray kurulumu, ABB S800 G/Ç sistemi ve diğer üçüncü taraf G/Ç cihazlarıyla uyumlu.

Elektrik Arabirimi: İki Profibus bağlantı noktası sağlar ve veri yolu son eşleşmesinin terminal dirençli bir konektör aracılığıyla tamamlanması gerekir.

Kontrolör Uyumluluğu: ABB AC 800M denetleyici ailesi ile sorunsuz entegrasyon, CPU yedekliliği ve Cexbus yedekliliğini (BC810 modülü) destekler.

Genişletme yeteneği: PROFIBUS PA cihazları, Profibus bağlantı cihazları (LD 800P gibi) aracılığıyla bağlanabilir.

Kurulum ve Kullanım Talimatları

Donanım Kurulumu: İyi havalandırma ve ısı dağılımı sağlamak için kontrol dolabındaki din rayındaki modülü sabitleyin. Profibus veri yolu kablosunu iki bağlantı noktasına bağlayın ve konektörü terminal dirençiyle takın.

Yazılım Yapılandırması: Ana parametreleri, gereksiz mantığı ve iletişim protokolünü yapılandırmak için ABB kontrol oluşturucu veya benzeri araçları kullanın. Saha ekipmanının gereksinimlerine uyum sağlamak için Profibus DP adresini ve veri yolu parametrelerini ayarlayın.

Gereksiz Yapılandırma: Ana yedekleme, iki modülün ürün yazılımı sürümlerinin tutarlı olmasını ve senkronizasyon işlevinin etkinleştirilmesini gerektirir.

Bakım Önerisi: Sinyal yansıma parazitinden kaçınmak için veri yolu terminal direnci durumunu düzenli olarak kontrol edin.
