ABB CI531 3BSE003825R1

Ürüne Genel Bakış

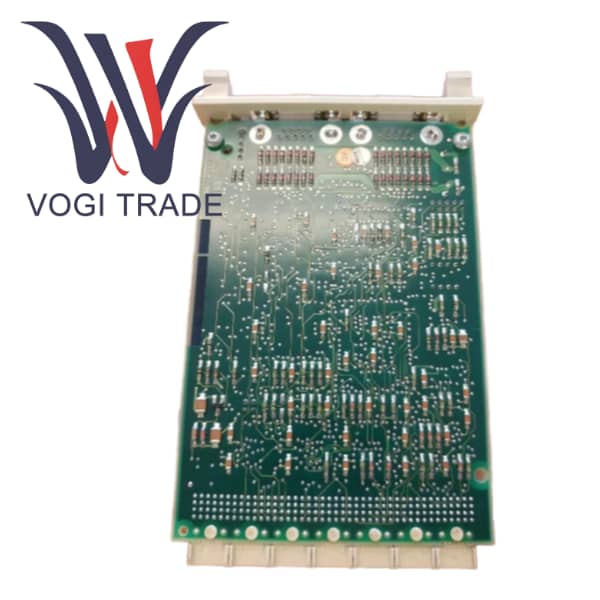

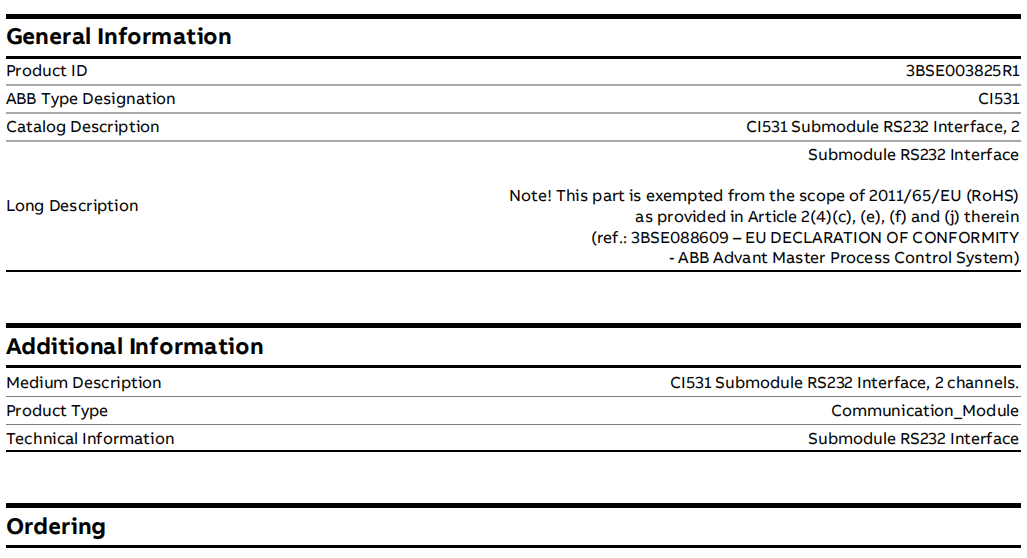

CI531, ABB Advant Master dağıtılmış proses kontrol sistemindeki özel bir seri iletişim genişletme bileşenidir. 3BSE003825R1, Alt Modül RS232 Arayüzü, 2 kanal olarak tanımlanır. Temel işlev, Advant Controller 410/450 serisi denetleyiciler için EIA-232 standardına uygun iki bağımsız asenkron seri iletişim bağlantı noktası sağlamaktır.

Endüstriyel otomasyon alanında, Ethernet ana akım haline gelmiş olsa da, tek iletişim arayüzü olarak yalnızca RS-232'yi destekleyen çok sayıda eski akıllı cihaz hâlâ mevcuttur. CI531 modülü, standart dışı veya eski cihazlarla entegrasyon talebini tam olarak karşılamak üzere tasarlanmıştır. Bir Alt modül olarak, genellikle ana iletişim modülünün özel bir yuvasına yerleştirilmesi gerekir; ana modül arka panel bağlantısını ve temel işleme yeteneklerini sağlarken CI531, fiziksel katmanda RS-232 sinyal iletimini ve alımını yönetmeye odaklanır.

Avantaj ve Dezavantajların Karşılaştırılması

Avantajları

Orijinal bir ABB bileşeni olan CI531, elektromanyetik girişim ve sıcaklık değişiklikleri gibi zorlu koşullar altında kararlı çalışmayı sağlamak için sıkı endüstriyel ortam testlerinden geçmiştir.

Durum DCS sistemi tarafından izlenebilir ve iletişim programı doğrudan kontrolörün kontrol mantığına yazılarak donanımdan yazılıma entegre yönetim elde edilebilir.

3BSE003825R1, fabrikaların yeni veya eski seri cihazları DCS'nin tamamını değiştirmeden kolayca entegre etmelerine olanak tanır ve böylece sistemin hizmet ömrünü uzatır.

Dezavantaj

Platform oldukça bağımlıdır. Değer tamamen Advant Master/AC 400 platformuna bağlıdır. Başka markaların yeni projelerine veya sistemlerine hiçbir faydası yoktur.

Tek işlev yalnızca fiziksel katmanda RS-232 arayüzünü sağlar. Tüm protokol ayrıştırma çalışmaları, kullanıcıların bunu kendilerinin programlamasını ve uygulamasını gerektirir; bu da uygulama geliştirmenin karmaşıklığını artırır.

RS-232'nin kendisi noktadan noktaya, kısa menzilli ve düşük hızlı bir iletişim standardıdır ve yerini yavaş yavaş modern endüstriyel ağlarda RS-485, Ethernet ve hatta kablosuz teknoloji almıştır.

Kurulum Kılavuzu

Kurulum öncesi hazırlıklar

Ana modülün uyumluluğunu doğrulayın. Kullandığınız ana iletişim modülünün kullanılabilir alt modül yuvalarına sahip olduğunu ve aygıt yazılımının CI531'i desteklediğini doğrulamak gerekir.

Kurulum adımları

Adım 1: Anti-statik bir bileklik takın. Ana iletişim modülündeki alt modül yuvasını bulun.

Adım 2: CI531 alt modülünü yuvayla hizalayın ve tamamen yerine oturup kilitlenene kadar dikkatlice ve dikey olarak aşağı doğru bastırın.

Adım 3: CI531'i ana modüle sabitlemek için vidaları kullanın.

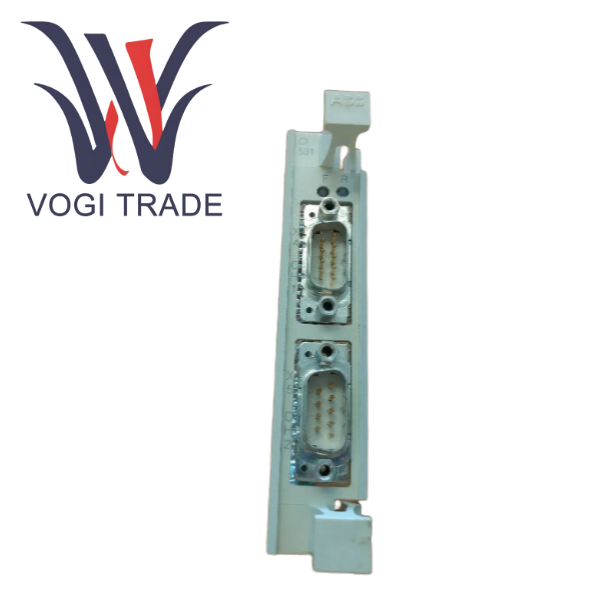

Adım 4: Saha ekipmanını CI531 ön panelindeki ilgili kanal bağlantı noktasına bağlamak için uygun RS-232 kablosunu kullanın. Pin tanımlarını doğruladığınızdan emin olun.

Adım 5: Composer/PG2 yazılımında ilgili ana iletişim modülünü bulun, donanım konfigürasyonunun altına CI531 alt modülünü ekleyin ve her kanal için doğru iletişim parametrelerini ayarlayın.

Dikkat edilmesi gereken önemli noktalar

Elektrostatik koruma. Elektronik modüllerin herhangi bir şekilde çalıştırılması ESD koruma düzenlemelerine uygun olmalıdır.

CI531 bir alt modüldür ve bağımsız olarak çalışamaz. Uyumlu bir ana modüle takılmalıdır.

RS-232'nin kablolama hataları, iletişim arızasının en yaygın nedenidir. Çapraz bağlantı yaptığınızdan emin olun.

RS-232 standardının maksimum güvenilir iletişim mesafesi yaklaşık 15 metredir. Daha uzun bir mesafe gerekiyorsa RS-485 veya harici bir RS-232/485 dönüştürücünün kullanılması düşünülmelidir.

ABB, seri iletişim için fonksiyonel bloklardan oluşan bir kütüphane sağlayacaktır, ancak spesifik protokol ayrıştırma mantığının, ekipman kılavuzuna göre mühendislerin kendileri tarafından yazılması gerekir.
