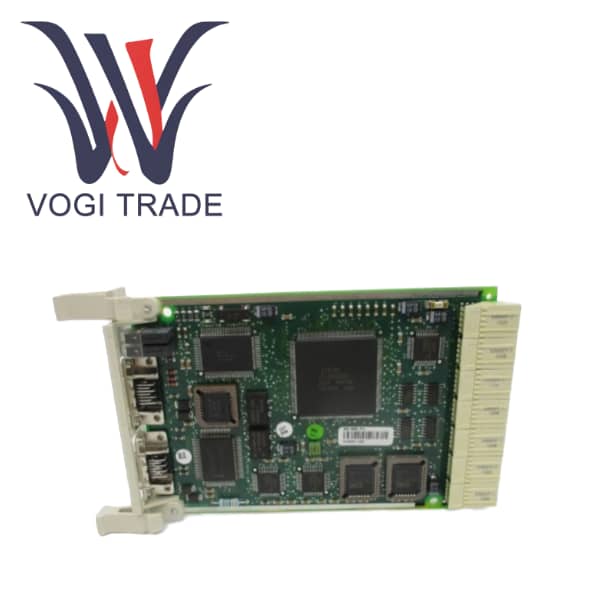

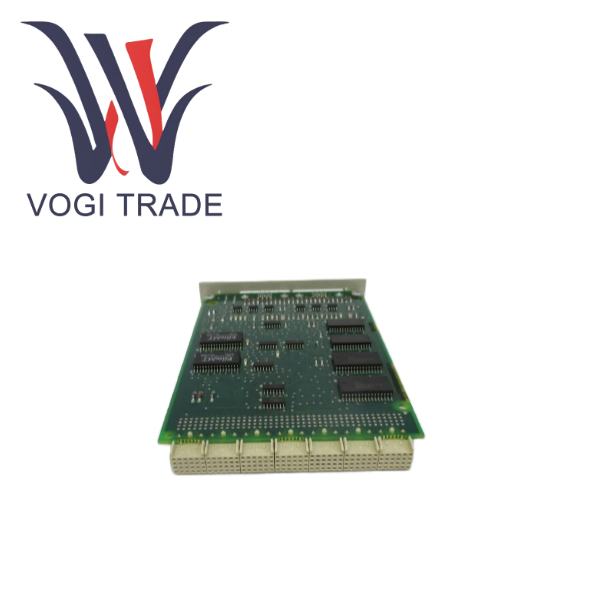

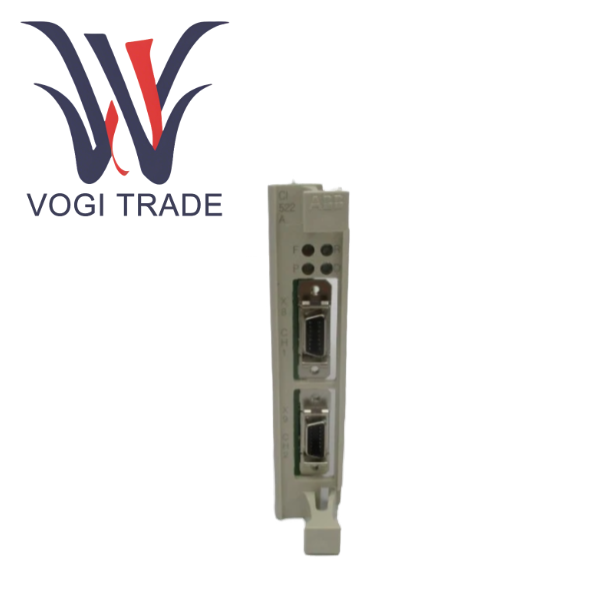

ABB CI522A 3BSE018283R1

Ürüne Genel Bakış

CI522A, ABB Advant Master dağıtılmış proses kontrol sistemindeki önemli bir iletişim ve G/Ç genişletme bileşenidir. "AF100 Arayüz Modülü" olarak tanımlanır. Temel işlevi, Advant Controller 410/450 serisi kontrolörler ile S800 I/O serisi uzak I/O istasyonları arasında özel bir yüksek hızlı iletişim ağ geçidi olarak hizmet etmektir.

Geleneksel Advant Master sisteminde saha I/O'su esas olarak Advant Fieldbus aracılığıyla kontrolöre bağlanır. Ancak teknolojinin gelişmesiyle birlikte ABB, daha yüksek performansa ve daha güçlü işlevlere sahip S800 I/O sistemini piyasaya sürdü. Klasik AC 400 kontrol cihazının S800 I/O'nun gelişmiş özelliklerinden faydalanmasını sağlamak için bir "çevirici" veya "köprü" gereklidir. 3BSE018283R1 tam olarak bu rolü oynuyor. CI522A'nın bir ucu, arka panel veri yolu aracılığıyla AC 400 denetleyiciyle iletişim kurarken diğer ucu, AF100 yüksek hızlı seri veri yolu aracılığıyla S800 I/O istasyonuna bağlanır ve böylece klasik denetleyici platformu ile modern I/O sisteminin kusursuz entegrasyonunu sağlar. Belge, yüksek kullanılabilirliğe sahip uygulamalar için hayati önem taşıyan "yedek iletişim" desteğini özellikle vurguluyor.

Ürünün işlevsel özellikleri

Klasik ile modern arasında köprü kurun

Protokol dönüşümü. CI522A, AC 400 kontrol cihazı tarafından verilen dahili iletişim talimatlarını, S800 I/O sisteminin gerçek zamanlı ve şeffaf bir şekilde anlayabileceği AF100 protokol talimatlarına (veya tam tersi) dönüştürebilen karmaşık donanım yazılımını dahili olarak entegre eder. Üst düzey kontrol mantığı için S800 I/O modülü, herhangi bir kod değişikliğine gerek kalmadan doğrudan yerel rafa takılmaya benzer.

Mevcut yatırımların korunması CI522A'nın en büyük değeridir. Fabrikalar, mevcut ve stabil çalışan AC 400 kontrol cihazlarını ve uygulama yazılımını korurken sadece CI522A modülleri ve S800 I/O istasyonlarını ekleyerek yeni nesil I/O teknolojisinin getirdiği daha yüksek kanal yoğunluğu, kanal başına daha düşük maliyet ve daha güçlü çevrimiçi teşhis gibi avantajlardan yararlanabilir. Klasik DCS sisteminin yaşam döngüsünü büyük ölçüde uzattı.

Yedekli iletişimi destekleyin

Yüksek kullanılabilirlik tasarımı, belgelerde bunun yedekli iletişim için kullanıldığı açıkça belirtilmektedir. Bu, yedekli olarak yapılandırılmış bir Advant Master sisteminde iki CI522A modülünün sırasıyla birincil ve yedek kontrolörlere takılabileceği ve bağlanabileceği anlamına gelir. Bu arada S800 I/O istasyonu da sırasıyla bu iki CI522A'ya ikili AF100 veri yolları aracılığıyla bağlanır. Ana iletişim bağlantısı arızalandığında sistem, G/Ç veri iletişiminde sıfır kesinti sağlamak ve kritik süreç prosedürlerinin katı güvenilirlik gereksinimlerini karşılamak için milisaniyeler içinde otomatik olarak yedek bağlantıya geçebilir.

Mühendislik ve bakımı basitleştirin

ABB'nin mühendislik araçlarındaki tak ve çalıştır özelliğiyle CI522A ve ona bağlı S800 I/O modülü, tıpkı yerel modüller gibi yapılandırılabilir, indirilebilir ve hata ayıklanabilir; bu da mühendislik sürecini büyük ölçüde basitleştirir.

Merkezi teşhis. S800 I/O modülünün zengin tanılama bilgileri, CI522A aracılığıyla AC 400 kontrol cihazına raporlanabilir ve sonuçta operatör istasyonunda görüntülenebilir, böylece bakım personelinin sahadaki sorunları hızlı bir şekilde tespit etmesi kolaylaştırılır.

Ürün güncellemeleri ve teknolojik gelişme

CI522A, endüstriyel otomasyon alanındaki sistemlerin sorunsuz gelişimi ve geriye dönük uyumluluğu için önemli bir stratejiyi temsil eder.

Kapanıştan açıklığa ve ardından entegrasyona. İlk DCS tamamen kapatıldı. Teknolojinin gelişmesiyle birlikte üreticiler, kullanıcıların mevcut yatırımlarını korurken yavaş yavaş yeni teknolojileri tanıtmalarına olanak tanıyan CI522A gibi köprü ürünlerini sunmaya başladı. Bu çok pragmatik bir evrim yoludur.

CI522A'nın başarısı aynı zamanda I/O sistemlerini kontrolörlerden ayırma eğilimini de yansıtıyor. Modern I/O sistemleri giderek daha bağımsız ve standart hale getirilecek şekilde tasarlanmıştır ve farklı arayüz modülleri aracılığıyla çeşitli kontrolör platformlarına bağlanabilir.

Advant Master platformu yavaş yavaş tarihsel aşamadan çıkarken CI522A gibi ürünlerin misyonu da yerine getirilecek. Gelecekteki sistem mimarisi, OPC UA gibi açık standartlar aracılığıyla daha üst düzey BT sistemleriyle daha birleşik ve entegre olacaktır. Ancak CI522A'nın somutlaştırdığı "kademeli modernizasyon" kavramı, endüstriyel alanda uzun vadeli yol gösterici bir öneme sahip olacaktır.

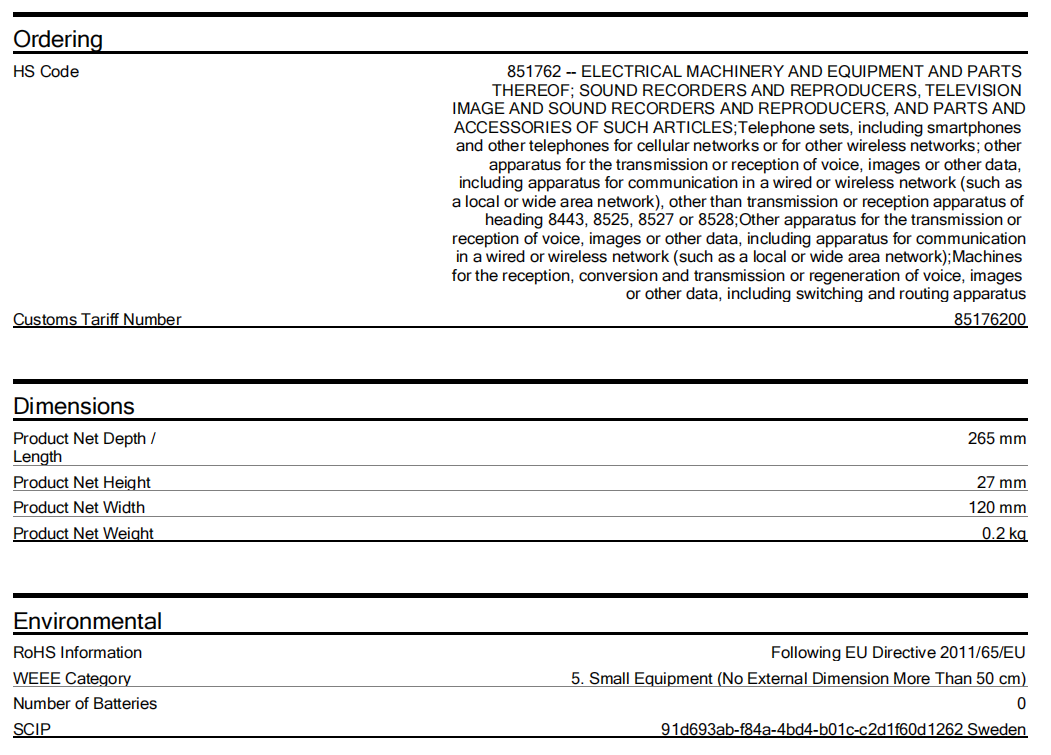

Veri Sayfası İndirme
