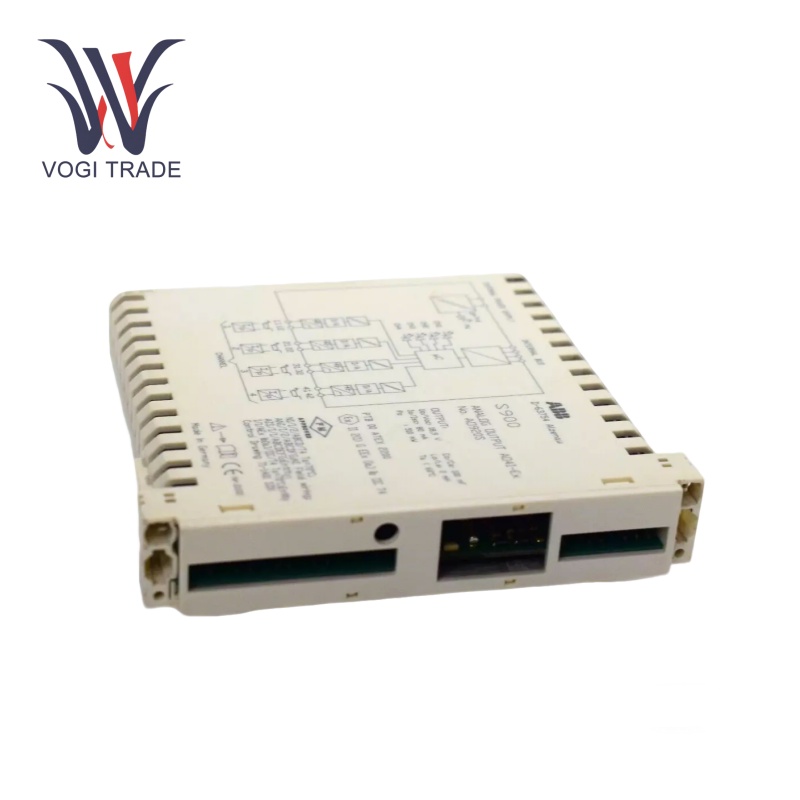

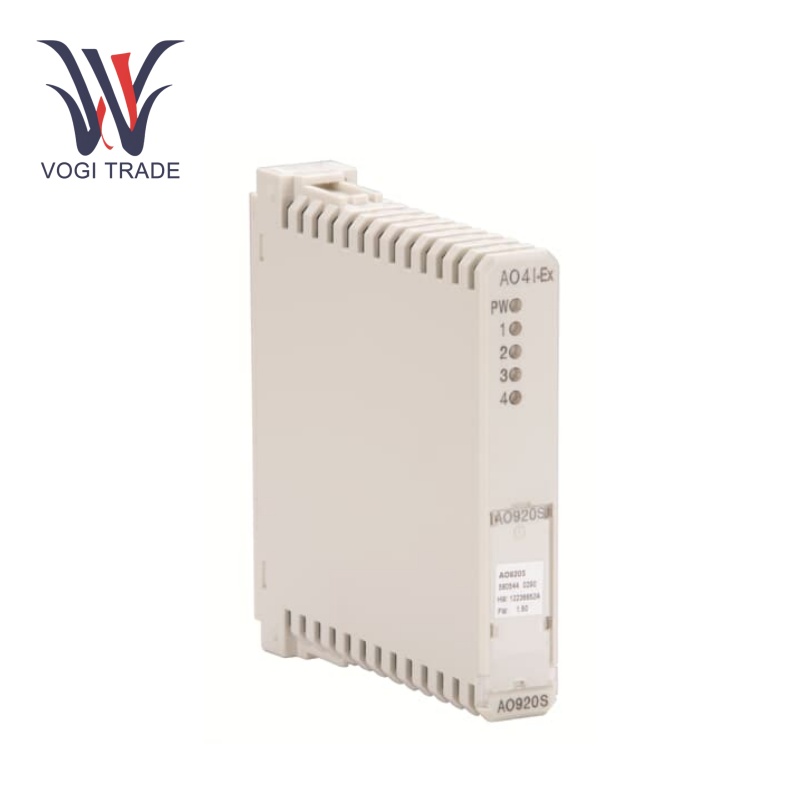

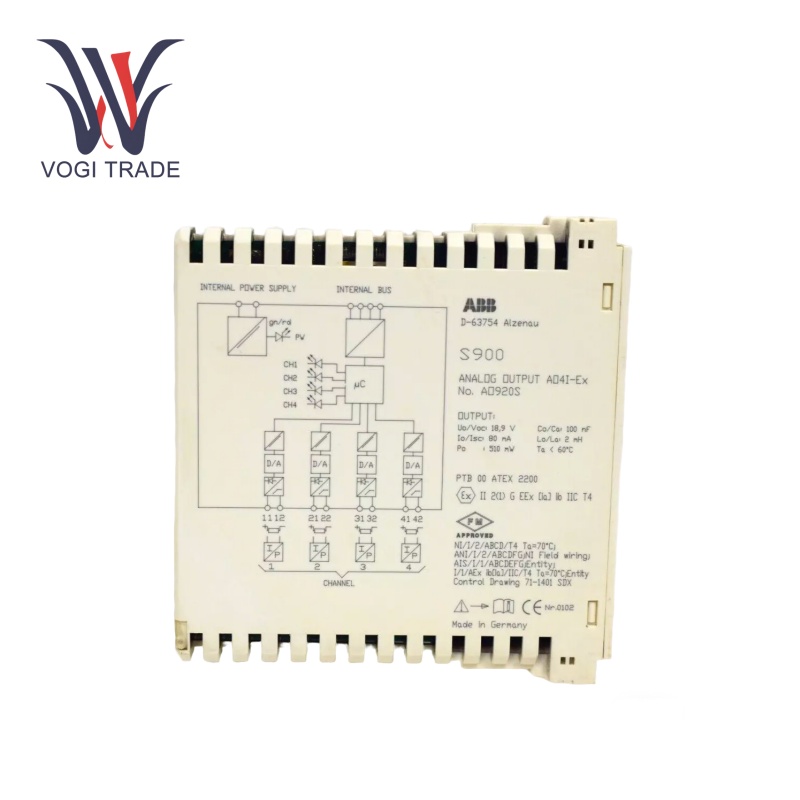

ABB AO920'ler

Çalışma parametreleri

Güç kaynağı: 24V DC güç kaynağı

Çıktı kanalları: dört çıkış kanalı

Sinyal işleme: Her kanal 16 bit dijital ila analog dönüştürücü ile donatılmıştır.

Çıktı sinyal aralığı:4 - 20 MA Çıkış Akım Aralığı

Çözünürlük: 12 bit çözünürlükle

Yük empedans: 500 Ω'ya kadar yük empedansını kaldırabilir

Ürün Özellikleri

Doğru sinyal üretimi: ABB AO920'lerin ana amacı, denetleyiciden dijital sinyalleri kontrol ederek doğru 4-20 Ma analog çıkışını vermektir. Çıktı% 100 doğrudur, çünkü bu, okumaları istenen bir değere dönüştüren çok hassas bir işlevdir. Bir üretim sürecinde, motor hızı veya robotik kol konumu için bu komutları istenen akım sinyallerine dönüştürebilir.

Fazlalık: Güç ve iletişimde fazlalık ile ABB AO920'ler. Bu tür yedeklilik özelliği başka bir güvenlik ve güvenilirlik katmanı ekler. Kesinti süresinin maliyetli olabileceği enerji üretimi veya petrol rafinerileri gibi kritik endüstriyel uygulamalar söz konusu olduğunda, yedek sistemler, bir güç kaynağı veya iletişim bağlantısının başarısız olması durumunda sürekli çalışma sağlar.

Teşhis yetenekleri: ABB AO920S, modülün sağlığını ve çıkış sinyallerini kontrol eden yerleşik teşhis özelliklerine sahip olabilir. Çıkış kablosunda kısa devreler ve açık devreler gibi hataları tespit edebilir. Kısa devrelerin algılanmasıyla, modül kontrol sistemini bilgilendirebilir ve bağlı ekipmana daha fazla zarar vermemek için derhal bakımı kolaylaştırabilir.

Sıcak yapılandırma ve sıcak takas işlevleri: ABB AO920S, RUN, HOT SWAP işlevinde sıcak yapılandırmayı destekler. Ayrıca, Sıcak Takas özelliği, sistem zaten çalışırken modülün değiştirilmesini sağlar. Bu tür bilgi, kesintisiz çalışma süresini en aza indirmek ve üretim kayıplarına verilen hasarı azaltmak için kesintisiz çalışmanın gerekli olduğu sektörlerde son derece değerlidir.

Aktüatör Kontrolü:ABB AO920S Analog çıkış sinyalleri üretme yeteneği, endüstriyel işlemlerde değişken parametreleri kontrol etmek için gerekli olan aktüatörlerin etkili kontrolünü sağlar.

İzolasyon: Çıktı, otobüs ve güç arasındaki gürültüden kurtulmak.

Kurulum

Montaj: Modül öncelikle bir endüstriyel kontrol panelinde modülün basit montajı için bir din rayı uyacak şekilde tasarlanmıştır.

Kablolama:ABB AO920'lerin kabloları, hem denetleyiciye hem de çıkış aygıtlarına bağlanması gerektiği için özellikle önemlidir. Bu 4-20 Ma sinyalleri çıktı terminalleri üzerinde açıkça etiketlenir ve güç terminali buna göre bağlanmalıdır. Kullandığınız kablolar, elektrik gürültüsünü önlemek için yeterli EMS korumasına sahip olmalıdır. Uzun kablolar: Uzun kablo efektleri sinyalin kalitesini etkileyeceğinden uzun kablolar hesaplanmalıdır.

Konfigürasyon: Fiziksel kurulumdan sonra, modülün kontrol sisteminde yapılandırılması gerekir. Bu yapılandırma tipik olarak çıkış sinyali aralığı, iletişim ağındaki adres ve fazlalık ayarları gibi parametrelerin ayarlanmasını içerir.

Uygulama aralığı

İşlem kontrolü: Kimyasal, petrokimya ve farmasötik endüstrilerde aktüatörlerin düzenlenmesi.

Enerji: Aktüatörleri beslemeden enerji santrallerine ve ızgaralara.

Güvenlik sistemleri: Tehlikeli ortamlarda sıkı aktüatör kontrolü olan güvenlik sistemleriyle entegrasyon.

Sorun giderme

Arıza Tespiti:ABB AO920'ler, teşhis fonksiyonlarında inşa edilmiş ilk savunma hattıdır. Çıkış kablosunda kısa tespit edilen kısa devre algılanırsa modül tarafından bir hata sinyali oluşturulmasına yol açar. Çıktı sinyalleri kesintiye uğratılırsa, güç kaynağı veya iletişim hataları nedeniyle modülün çalışmayı durdurması durumunda kontrol sistemini de bilgilendirmelidir.

Sinyal ile ilgili sorunlar:Sinyal Sorun Giderme Çıktı sinyali sinyali diğer cihazlara geçirmezse, çıkış aygıtlarının kablolarının doğru şekilde bağlanıp bağlanmadığını kontrol edin. Tellerin doğru bağlandığından ve kırılmadığından ve yük empedansının sınırların dışında olmadığından emin olun.

İletişim Sorunları: İletişimle ilgili hatalarda, iletişim kablolarını hasar veya gevşek terminaller açısından kontrol edin. İletişim ayarlarının ve kontrol sisteminin doğru yapılandırıldığını doğrulayın.

Modüle özgü hatalar: Modülün kendisi arızalı görünüyorsa, doğru özellikler içinde olduğundan emin olmak için güç kaynağını kontrol edin. Modül tarafı sorunu olup olmadığını test etmek için AO920'leri bilinen iyi modülle de değiştirebilirsiniz.
