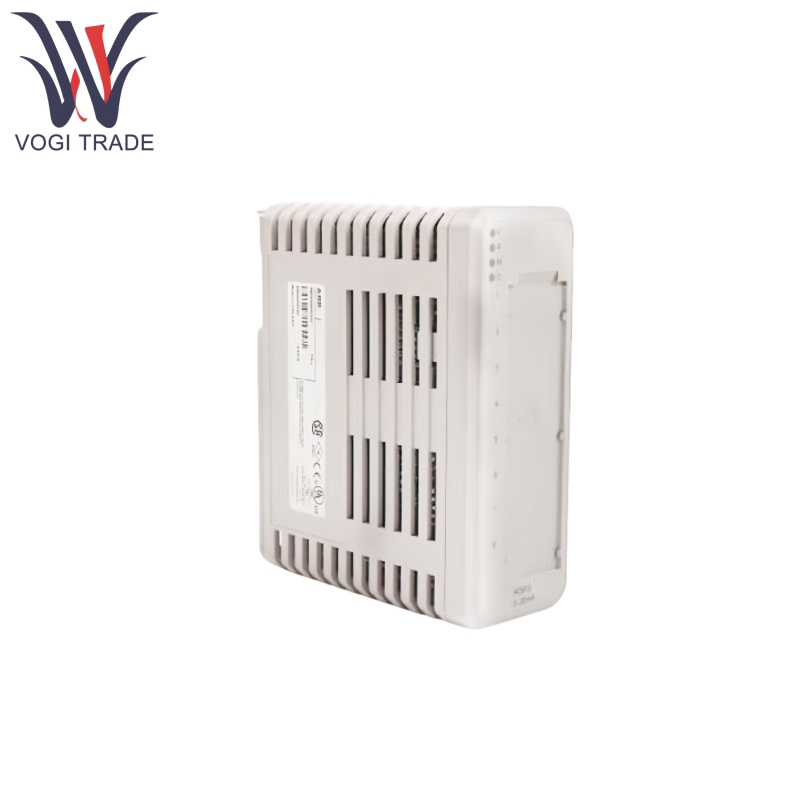

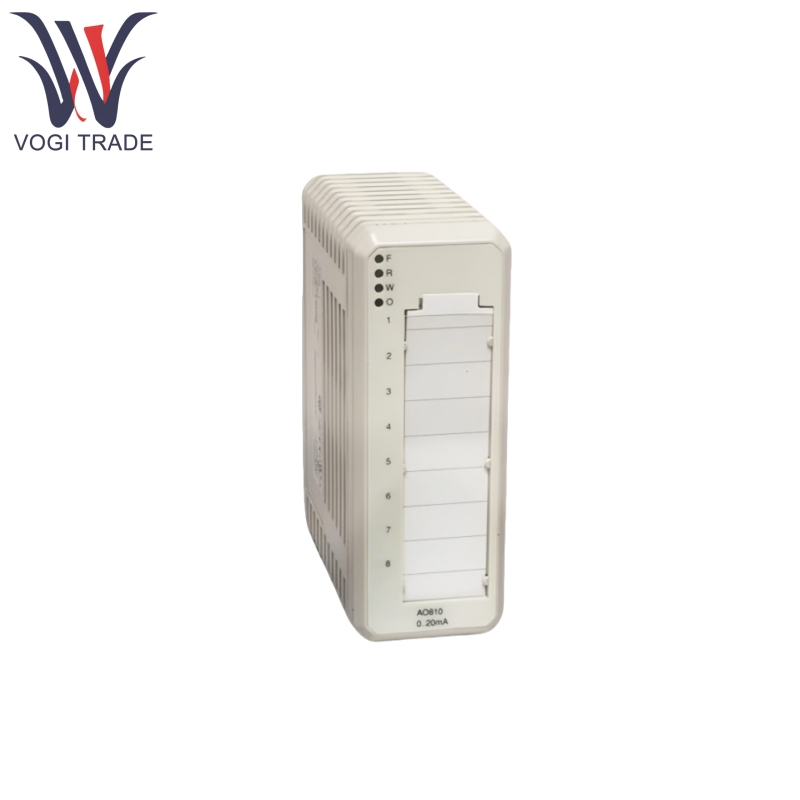

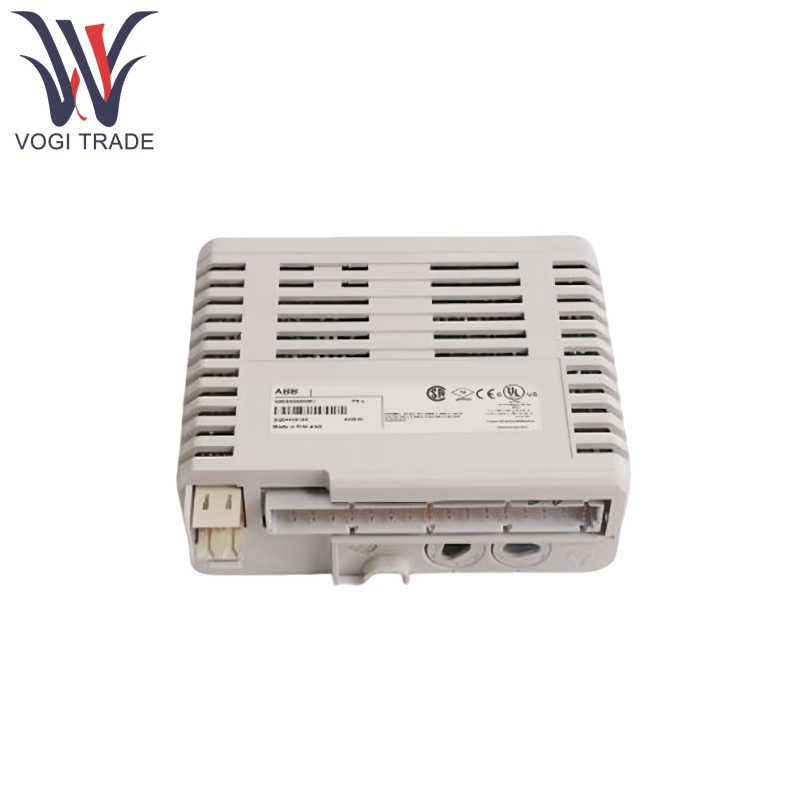

Marka: ABBAçıklama: Analog Çıkış ModülüDurum: YepyeniSertifika: COO Test Raporu Garanti MektubuGaranti: 1 yılEnvanter Miktar: 10Ödeme Süresi: T/TNakliye Limanı: ShenzhenABB AO810V2 3BSE038415R1, dijital kontrol sinyallerini endüstriyel bölgelerdeki aktüatörleri sürmek ve kontrol etmek için analog sinyallere doğru bir şekilde dönüştürmenin ana işlevi ile AO810'un yükseltilmiş bir versiyonudur. Endüstriyel otomasyon senaryolarında güvenilirliğe ve esnekliğe odaklanarak, ABB 800XA gibi kontrol sistemlerine sorunsuz bir şekilde entegre edilebilir ve aynı zamanda ana akım PLC/DCS sistemleri ile uyumludur. Proses kontrol ve ekipman düzenleme alanlarında yaygın olarak kullanılmaktadır.
| Üretmek |
Abb |
| Model numarası |
AO810V2 |
| Sipariş numarası |
3BSE038415R1 |
| Katalog |
S800 G/Ç |
| Menşei ülke |
İsviçre |
| HS kodu |
8471800000 |
| Boyut |
12*10*6cm |
| Ağırlık |
0.2kg |
Ürün özellikleri
ABB AO810V2 3BSE038415R1, her biri çıkış türü ve aralığı için ayrı ayrı yapılandırılabilen ve parazitsiz çoklu aktüatörlerin eşzamanlı kontrolünü sağlayan 8 bağımsız analog çıkış kanalına sahiptir.
Dijital ve analog sinyaller arasında minimum dönüşüm hatası sağlayarak, yüksek hassasiyetli kontrol gereksinimlerini karşılayan 16 bit çözünürlük sunar.
Gösterge ışıkları ve sistem alarmları aracılığıyla arıza uyarılarını tetikleyerek açık devre ve aşırı akım tespitini destekler. Besleme voltajı eşiğin altına düştüğünde, modül hatayı otomatik olarak rapor eder ve kaydeder.
Uzun süreli kararlı çalışmayı sağlayarak donanım durumunu gerçek zamanlı olarak izleyebilir.
Çevrimiçi sıcak değiştirmeyi destekler, sistemi kapatmadan modüllerin değiştirilmesine izin verir, bakım kesintisini azaltır ve sistem kullanılabilirliğini artırır.
Gerçek zamanlı veri alışverişi için ABB 800XA, üçüncü taraf PLC'ler ve DCS sistemleri ile sorunsuz entegrasyon sağlayarak Profibus DP veya Ethernet iletişimini destekler.
Prensibi kullanarak ürün
ABB AO810V2, denetleyiciden dijital kontrol komutları alabilir.
ABB AO810V2, dijital sinyalleri 16 bit DAC (dijital-analog konvertör) aracılığıyla dahili olarak karşılık gelen analog sinyallere dönüştürür.
ABB AO810V2, karşılık gelen eylemleri gerçekleştirmek için cihazı çalıştırmak için sinyalleri çıkış kanalından aktüatöre iletir.
ABB AO810V2, kapalı döngü kontrol sistemi oluşturmak için denetleyiciye kanal durumu hakkında gerçek zamanlı geri bildirim sağlar.
Ürün Uygulamaları
ABB AO810V2, reaksiyon gemilerinin sıcaklığını ve basıncını kontrol etmek, ajitatörlerin hızını ve ısıtıcıların gücünü düzenlemek ve stabil kimyasal reaksiyonları sağlamak için kimya mühendisliği ve ilaçlarda kullanılır.
ABB AO810V2, ızgara stabilitesini korumak için türbin hız kontrolü, kazan su seviyesi kontrolü veya jeneratör uyarma akımının izlenmesi için kullanılabilir.
ABB AO810V2, petrol ve gaz taşımacılığının verimliliğini ve güvenliğini sağlamak için yağ boru hattı vanalarının ve kompresör basıncının açılmasını düzenlemek için petrol ve gazda kullanılabilir.
ABB AO810V2, CNC takım tezgahlarının ve hidrolik sistem basıncının besleme hızını kontrol etmek için mekanik üretimde kullanılabilir, böylece işleme doğruluğunu artırır.
ABB AO810V2, sıcaklık ve nemin kesin kontrolünü sağlamak için klima ünitelerinin fan hızını ve su valfi açıklığını düzenleyebilir.
Ürün parametresi
İşte ABB AO810V2 3BSE038415R1 Analog Çıkış Modülü Ayrıntısı.
| Parametre kategorisi |
Belirli parametreler |
| Çıktı kanallarının sayısı |
8 (bağımsız olarak yapılandırılabilir) |
| Çıktı Sinyal Türleri |
Akım: 4-20mA, 0-20mA; Voltaj: 0-10V |
| Çözünürlük |
16-bit (tam aralık) |
| Yük kapasitesi |
Mevcut çıktı için: ≤500Ω (tek güç kaynağı) 250-850Ω (çift güç kaynağı, harici yapılandırma gerekli) |
| Yanıt Süresi |
Tipik değer ≤10ms (dijital komuttan kararlı analog çıkışa) |
| Güç kaynağı gereksinimleri |
Çalışma Voltajı: 24V DC (İzin Verilen Dalgalanma Aralığı: 19.2-28.8V DC) Güç tüketimi: yaklaşık 3W |
| Çalışma ortamı |
Sıcaklık: -20 ℃ ila 60 ℃ (yoğuşma yok) Nem:% 5-% 95 RH (Yoğunlaşmayan) |
| Koruma sınıfı |
IP20 (modülün kendisi) Bir kontrol dolabına monte edildiğinde, koruma sınıfı kabine tarafından belirlenir |
