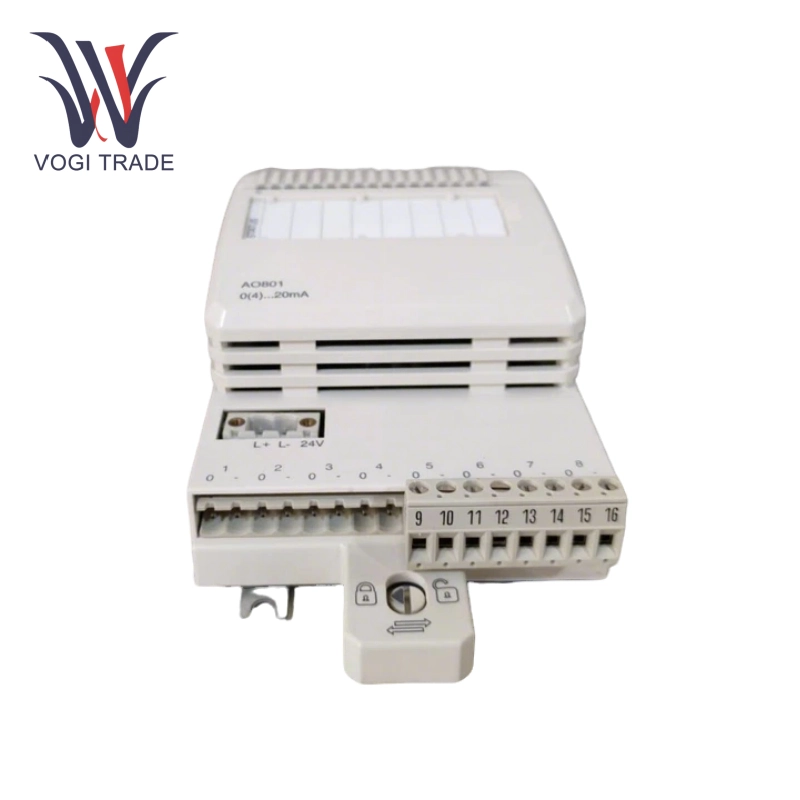

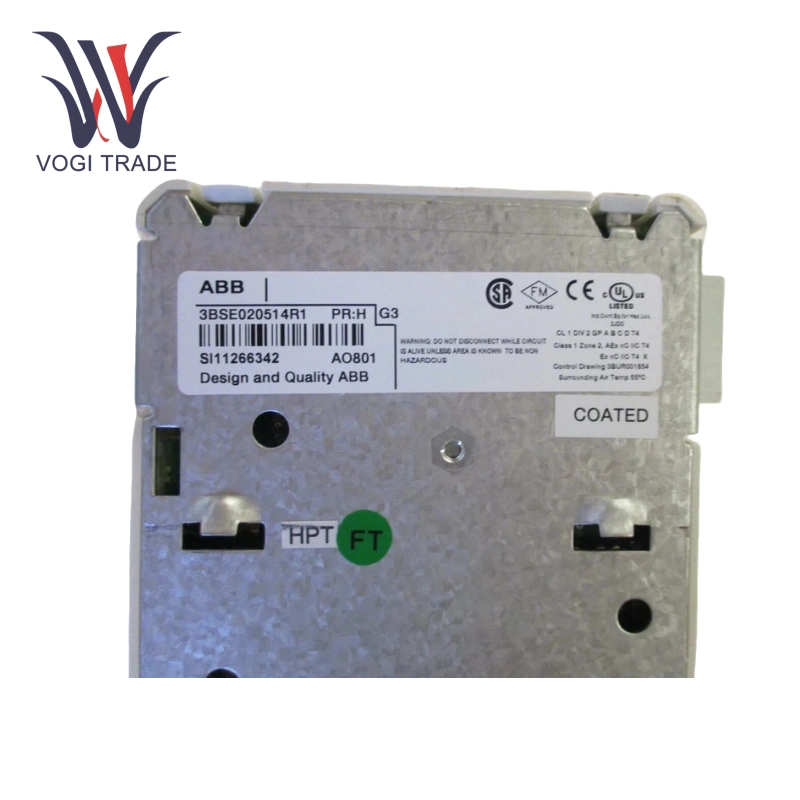

ABB AO801 3BSE020514R1

Teknik parametreler

Kanal Türü: 8 kanallı izole edilmemiş tek uçlu analog çıkış

Çıkış sinyal aralığı: 0-20 mA / 4-20 mA (yapılandırılabilir)

Çözünürlük: 12 bit, doğruluk ±% 0.1

Yük Kapasitesi: Maksimum Çıkış Yükü: 850 Ω

İzolasyon Performansı: Grup izolasyonu (Yere İzolasyon), Voltaj 500 V AC (1 dakika)

Yanıt Süresi: Yükselme Süresi 10 µs, Güncelleme döngüsü 1 ms

Güç kaynağı gereksinimleri: +24 v dış güç kaynağı, akım tüketim 200 mA; +5 V Modül Bus Güç Kaynağı, Mevcut 70 Ma

Çalışma sıcaklığı: 0 ° C ila +55 ° C (çalışma), -40 ° C ila +70 ° C (Depolama)

Koruma Seviyesi: IP20 (Toz ve Damlama Kanıtı), ISA-S71.04 G3 Seviye Korozyon Koruma Standardı doğrultusunda

Kullanım İlkesi

Sinyal Dönüşümü ve Çıktı: Denetleyici (AC 800M gibi) ModuleBus aracılığıyla AO801 modülüne dijital talimatlar gönderir.

ABB AO801 3BSE020514R1'in dahili DAC (dijital-analog konvertör), dijital sinyali MTU (modül terminal ünitesi) aracılığıyla alan cihazına çıkan 0-20 mA veya 4-20 Ma'lık bir analog akım sinyaline dönüştürür.

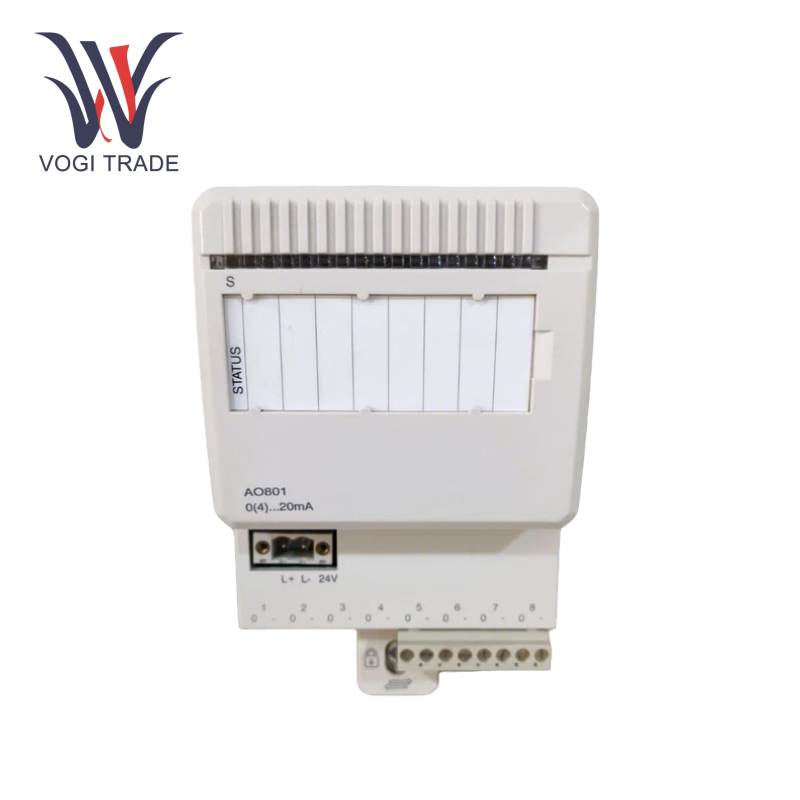

Kendi kendine teşhis ve koruma: ABB AO801 3BSE020514R1, kısa devreler ve aşırı yükler gibi hataları tespit etmek için periyodik olarak kendi kendine testler gerçekleştirir ve durum LED (S ışığı) aracılığıyla çalışma/hata durumunu gösterir. Bir anormallik tespit edildiğinde, çıktıyı önceden ayarlanmış bir güvenlik değerine geçmek için OSP (çıkış güvenliği durumu) işlevi tetiklenir (son değeri tutmak veya sıfıra dönme gibi).

Yedekleme ve Genişleme: Yüksek sistem kullanılabilirliği sağlamak için yedek yapılandırmayı destekler (yedek güç kaynağı ve iletişim modülleri gerektirir). Her CI801 iletişim arayüzü, büyük ölçekli dağıtılmış G/Ç sistemleri için uygun olan 7 AO801 modülü bağlanabilir.

Fonksiyonel özellikler

Yüksek hassasiyetli kontrol: 12 bit çözünürlük, ±% 0.1 hata oranı ile birleştirildiğinde, sıkı doğruluk gereksinimlerine sahip işlem kontrolü senaryoları için uygun olan sinyal çıkışının doğruluğunu sağlar.

Esnek Yapılandırma: Programlanabilir Çıkış Aralığı (0-20 Ma veya 4-20 Ma), akıllı enstrüman iletişimi ile uyumlu HART protokolü desteği (gerekli sürüm gerekli).

Güvenilirlik ve dayanıklılık: Kısa devre koruma tasarımı, çıkış +24 V güç kaynağı veya toprak (ZP) ile kısa devre dayanabilir.

Uygun Teşhis ve Bakım: Ön LED durum göstergesi, modül çalışma durumunu (normal/hata) gerçek zamanlı olarak gösterir. Kesinti süresini azaltmak için kompakt kontrol oluşturucu yazılımı aracılığıyla uzaktan izleme ve hata ayıklamayı destekleyin.

Geniş uyumluluk: ABB 800XA, AC 800M ve diğer sistemlerle sorunsuz entegrasyon ve GSD dosyaları aracılığıyla üçüncü taraf PLC veya DCS sistemleriyle uyumludur.
