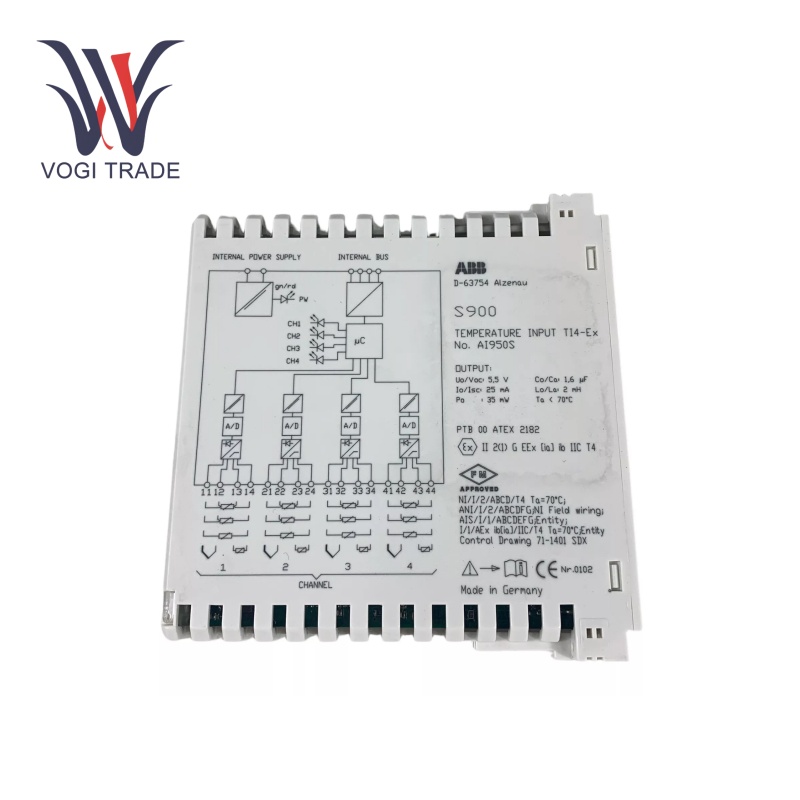

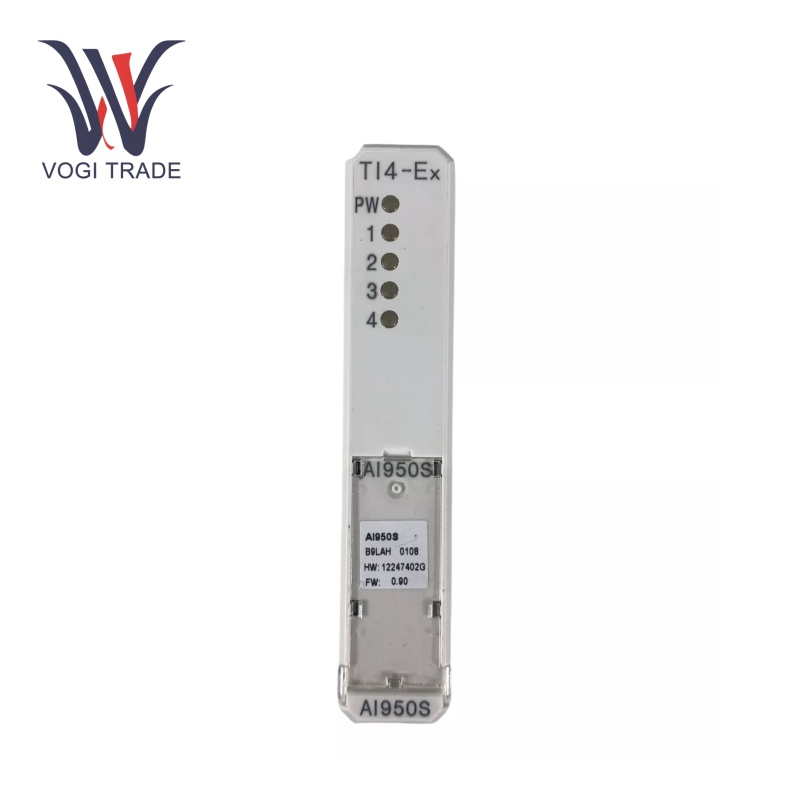

ABB AI950'ler

Çalışma parametreleri

Güç kaynağı:24V DC güç kaynağı

Giriş Kanalları: dört giriş kanalı

Sinyal İşleme:Her kanal 16 bit analogdan dijital dönüştürücü ile donatılmıştır

Çalışma sıcaklığı: -25 ° C ila +70 ° C

Kesinlik: Modül yüksek doğruluk ±% 0.1 sunar

İç güvenlik: Modül, Bölge 1'de kurulum için ATEX sertifikasına sahiptir.

Ürün Özellikleri

Fazlalık: S900 G/Ç sistemi, birden fazla S900 G/Ç modülü ile birbirine bağlanabilir ve güç yedekliliği ve iletişim fazlalığına sahiptir. Bu yedeklilik, güç veya iletişim arızalarıyla uğraşmasını engelleyen sistemin yüksek mevcudiyetini garanti etmeye yardımcı olur.

Sıcak Yapılandırmave HOT SWAP: ABB AI950'ler, RUN'da sıcak yapılandırmayı destekler, yani kullanıcılar tüm sistemi kapatmadan sistemin yapılandırmasını değiştirebilir. Birçoğunun, sistem hala canlı iken bileşenin değiştirilmesini sağlayan sıcak bir takas özelliği vardır.

Teşhis: ABB AI950S gelişmiş teşhis yetenekleri sunar. Bu işlevler, sensör bağlantılarındaki şort ve kırılmalar gibi sorunların tespit edilmesine yardımcı olabilir. Bu, daha kolay hata bulma ile yardımcı olan FDT/DTM yapılandırması yoluyla mükemmel teşhislerin gerçekleştirilebileceği anlamına gelir.

Termokupl ölçümleri: ABB AI950S, termokupl ölçümleri için dahili veya harici soğuk bağlantı telafisi sağlar. Bu, doğru sıcaklık okuması için gerekli olan termokuplun referans kavşağındaki sıcaklığın telafisi anlamına gelir.

Sıcaklık ölçümü: ABB AI950S modülü, farklı sensörlerden sıcaklık sinyallerini okur ve kontrol sistemi tarafından sonraki işlem için analog sinyalleri dijital sinyallere dönüştürür.

Sensör uyumluluğu: Sensör seçiminde esneklik sunan RTD'ler ve termokupllar dahil olmak üzere çok çeşitli sıcaklık sensörlerini destekler.

İzolasyon: Bu modül, daha fazla sistem koruması ve sinyal bütünlüğü için giriş, veri yolu ve güç arasında daha fazla elektrik izolasyonu vardır.

Kurulum

Konum:Uzak S900 G/Ç sistemi tehlikeli olmayan alanlarda bulunabilir veya seçilen sistem varyantına bağlı olarak doğrudan Bölge 1 veya Bölge 2 tehlikeli alanlara monte edilebilir. Tehlikeli alanlardaki park etmeyen 4 makine çalışmaya devam etmektedir 3 ve tüm kurulum prosedürleri ilgili ATEX düzenlemelerine uymaktadır.

Veri Hesaplama: S900 G/Ç sistemi, kontrol sistemi düzeyine iletişim kurmak için Profibus DP standardını kullanır. Bu, bir G/Ç sistemi ile bir kontrol sistemi arasında güvenilir iletişim sağlar.

Uygulama aralığı

Tehlikeli alanlar: Bölge 1 kurulumu için ATEX sertifikası nedeniyle, ABB AI950'ler, petrol ve gaz endüstrisi, petrokimyasal bitkiler ve kimyasal üretim tesisleri gibi potansiyel olarak patlayıcı atmosferlerin olduğu endüstrilerde kullanım için uygundur.

Uzaktan İzleme:Uzak S900 G/Ç sisteminin bir parçası olarak uzaktan izleme uygulamaları için kullanışlıdır.

Karşı koymakL:Kimyasal, petrokimya ve farmasötik endüstrilerde, süreçleri izleme ve kontrol etme.

Enerji yönetimi: Enerji üretim ve dağıtım sistemlerinde enerji tüketiminin ölçülmesi ve yönetilmesi.

Güvenlik sistemleri: Tehlikeli ortamlarda hassas sıcaklık izleme gerektiren güvenlik sistemlerinde kullanmak.

Sorun giderme

Teşhis Araçları:Sorunları yerelleştirmek için genişletilmiş tanı fonksiyonlarını ve FDT/DTM arayüzünü kullanın. Teşhis bilgilerini kontrol edin. Modül bir hata bayrağı varsa, temel sorunu tanımlamak için mevcut tanı bilgilerine bakın.

Güç ve İletişim:Güçle ilgili sorunlar için, güç kaynağı birimlerinin yapılandırıldığını ve yeşil olduğunu doğrulayın. İletişim problemleri durumunda, Profibus DP'nin bağlantılarının, ağ yapılandırmasının ve iletişim ağının diğer bileşenlerinin durumunun olduğundan emin olun.

Bileşen Değiştirme:ABB AI950S modülündeki bir bileşen arızaysa, onu değiştirmek için SICAK takas işlevini kullanın. Bununla birlikte, elektrik tehlikelerini veya sistem kesintilerini önlemek için uygun prosedürleri izlediğinizden emin olun.
