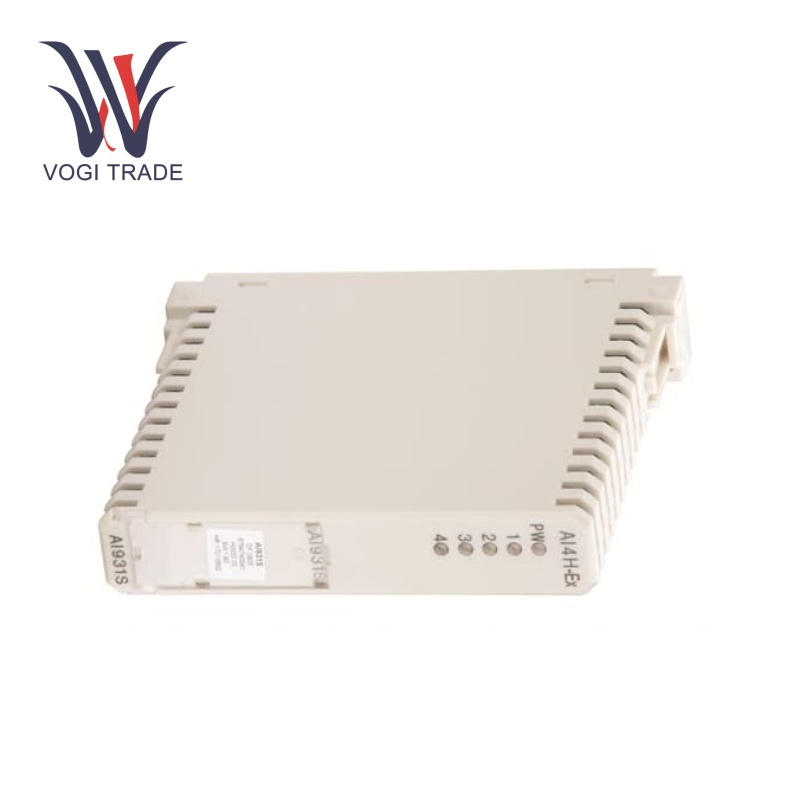

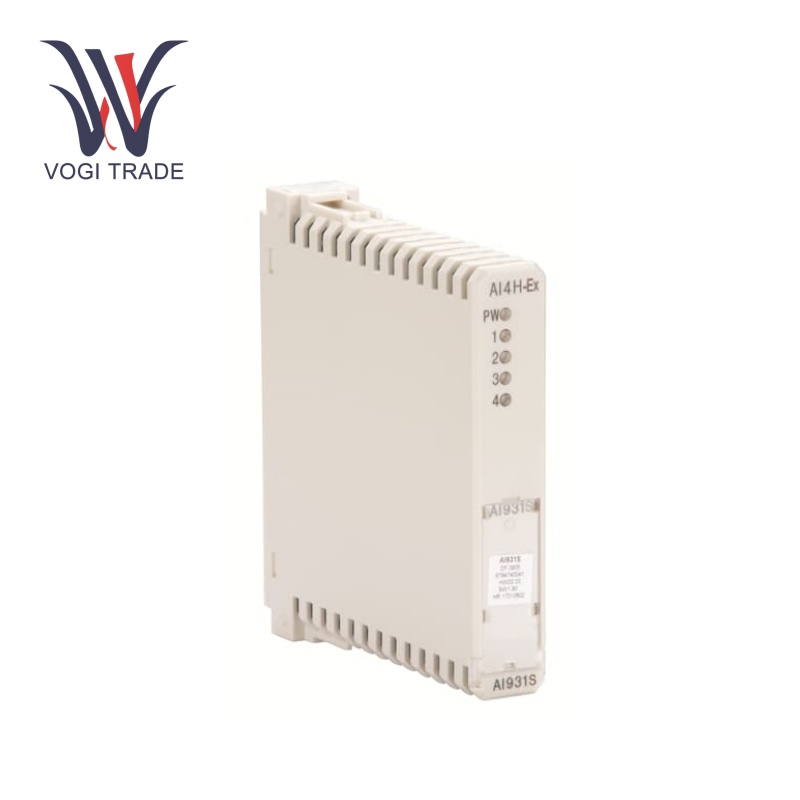

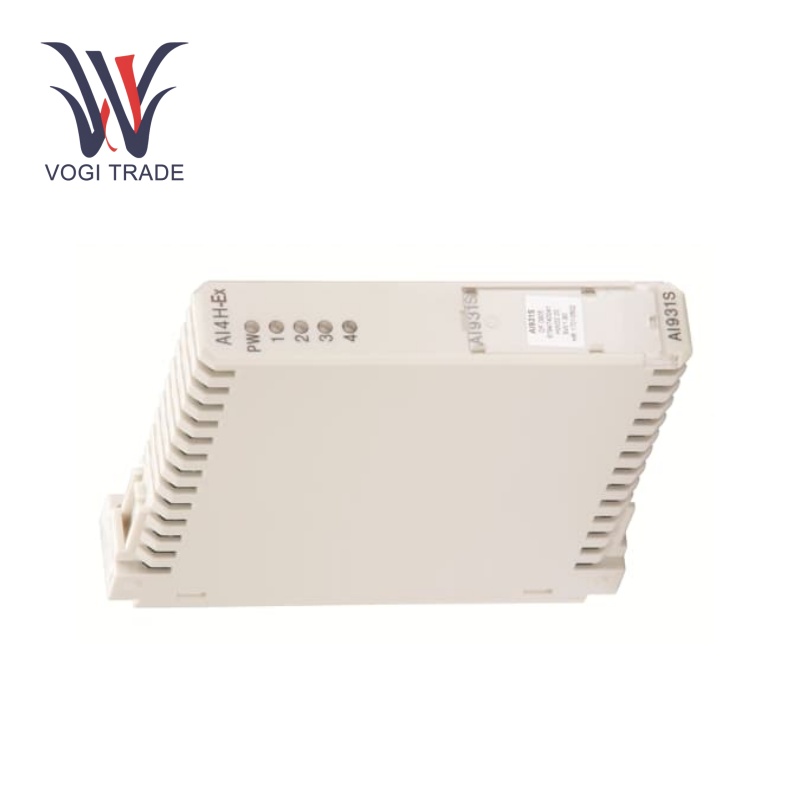

ABB AI931S

Çalışma parametreleri

Giriş Sinyal Türleri: 4-20 Ma, 0-20 Ma, 0-10 inç

Çalışma sıcaklığı:-25 ° C ila +70 ° C

Kesinlik:Modül yüksek doğruluk ±% 0.1

Giriş Kanalları: Her biri 0/4-20 mA sinyallerini işleyebilen dört giriş kanalı.

Sinyal İşleme:Her kanal 16 bit analog-dijital dönüştürücü ile donatılmıştır.

Güç kaynağı:Modül, 4-20 mA döngüle çalışan 2 telli vericiye güç sağlar.

Ürün Özellikleri

Giriş sinyalini sayısallaştırma:ABB AI931S, 0/4 - 20 Ma'daki giriş analog sinyallerini, programlanabilir mantık denetleyicileri veya dağıtılmış kontrol sistemleri de dahil olmak üzere kontrol sistemleri için okunabilir dijital değerlere yönlendirir.

Kısa ve Break Tespit: Kısa ve kırılma algılama işlevlerini destekler. Böylece, giriş sinyal çizgilerinin kısa ve kırılmış herhangi bir segmentini hızlı bir şekilde tespit eder. Sistemlerdeki arızalardan ve minimum kesinti süresi için zamanında bakımdan kaçınmak için bu tür sorunların erken tespit edilmesini sağlar.

Hart İletişimi:Hart çerçevelerinin Fieldbus üzerinden iletişimini sağlar. HART iletişimi, ABB AI931S ve Hart özellikli alan cihazları arasında iki yönlü iletişim sağlar. Bu, modülün analog sinyaller almasını sağlar, ancak aynı zamanda cihaz durumu, kalibrasyon verileri ve tanı mesajları dahil olmak üzere her iki yönde de dijital verileri iletir, genel kontrol ve izleme özelliklerini geliştirir.

Analog sinyal alımı: ABB AI931S modülü, alan cihazından analog sinyaller alır ve kontrol sisteminde işleme için bunları dijital formata dönüştürür.

Vericiler için güç: 4-20 mA döngüle çalışan 2 telli vericiler için güç sağlar, böylece sistem tasarımını basitleştirir ve kablolamayı azaltır.

İzolasyon izolasyonu:Modül, giriş, veri yolu ve gücü elektriksel olarak izole edebilir, sistemi ve sinyalleri daha da koruyabilir.

Kurulum

Montaj:Modülün kurulumu da kolaydır. Standart bir endüstriyel muhafazaya, genellikle bir din rayına monte edilebilir.

Alan cihazlarına ve kontrol sistemine kablolama: ABB AI931S Hem alan cihazlarına hem de kontrol sistemine kablolama basittir. Terminaller etiketlenmiştir; Sensörlerden veya vericilerden 0/4 -20 mA sinyal kablolarının bağlanmasını kolaylaştırın.

Yapılandırma: AI931'ler, fiziksel kurulum tamamlandıktan sonra kontrol sisteminde yapılandırılmalıdır. Bu işlemin bir parçası olarak, giriş sinyali aralığı, kanal atamaları ve iletişim ayarları gibi parametreleri yapılandırmanız gerekebilir.

Applasyon aralığı

İşlem kontrolü: Kimyasal, petrokimya ve farmasötik endüstriler

Enerji yönetimi: Enerji tüketimini ölçme ve yönetme süreci.

Otomotiv Güvenlik Sistemleri:Zorlu ortamlarda hassas analog sinyal işleme içeren güvenlik sistemlerinde çalışma.

Üretme: Sıcaklık, basınç, akış ve seviye gibi süreç değişkenlerini izlemek için kullanılır.

Enerji ve Kamu Hizmetleri: Enerji santrallerinde ve trafo merkezlerinde ekipman izleme ve kontrolü.

Petrol ve gaz: Petrol ve gaz endüstrisinde süreç kontrolü, petrol alanında üretim yönetimi, boru hatlarında basınç ve sıcaklığın izlenmesini içeren güvenlik sistemleri.

Sorun giderme

Sinyal ile ilgili sorunlar: Sinyaller olması gerektiğinden yanlış veya farklıysa, alan cihazlarından ABB AI931'lere kablo bağlantılarını kontrol edin. Kabloların doğru şekilde bağlandığından ve hasar görmediğinden ve doğru sinyal aralığının kullanıldığından emin olun.

İletişim Sorunları: Sorun iletişim ile ilgili ise, iletişim kablolarını hasar veya gevşek bağlantı açısından inceleyin. ABB AI931'lerin ve kontrol sisteminin baud oranının, paritesinin ve adres ayarlarının tutarlı olduğunu kontrol edin.

Modüle özgü hatalar: Modülün bir kısmı çalışmıyor gibi görünüyorsa, uygun voltajı sağladığından emin olmak için modüldeki güç kaynağını kontrol edin.
