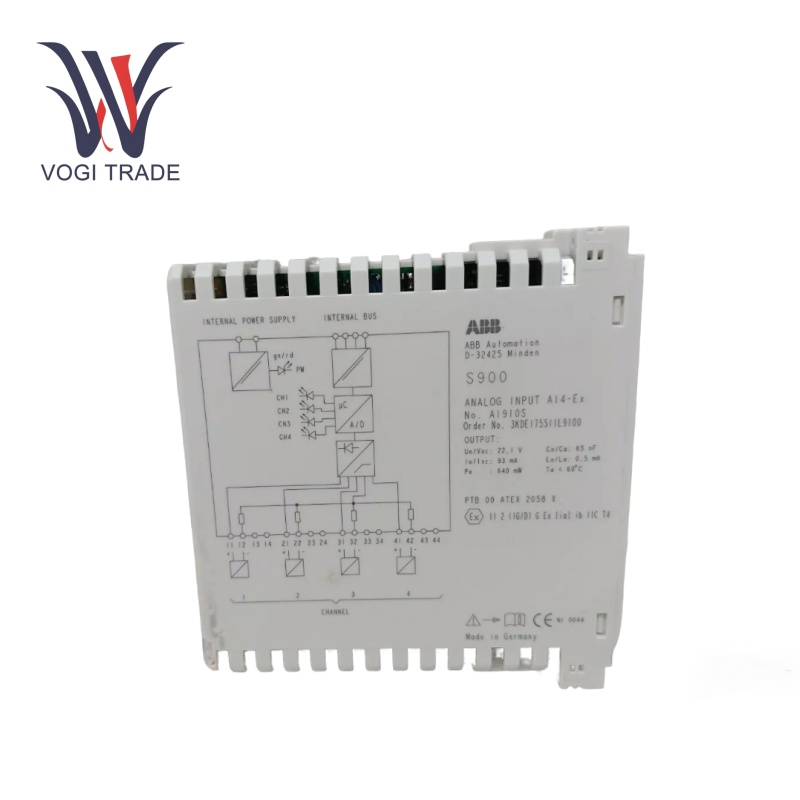

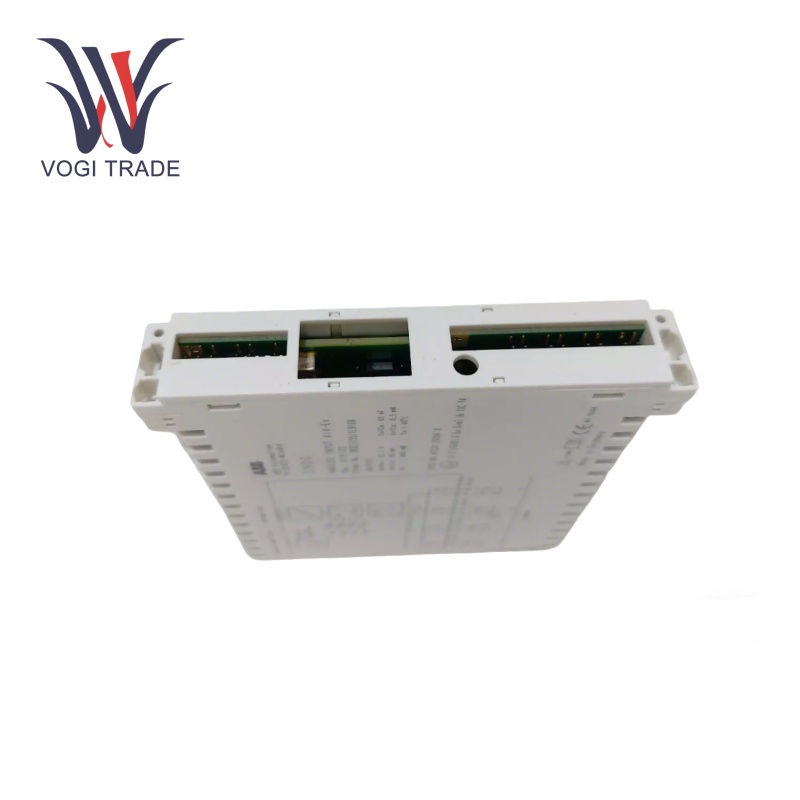

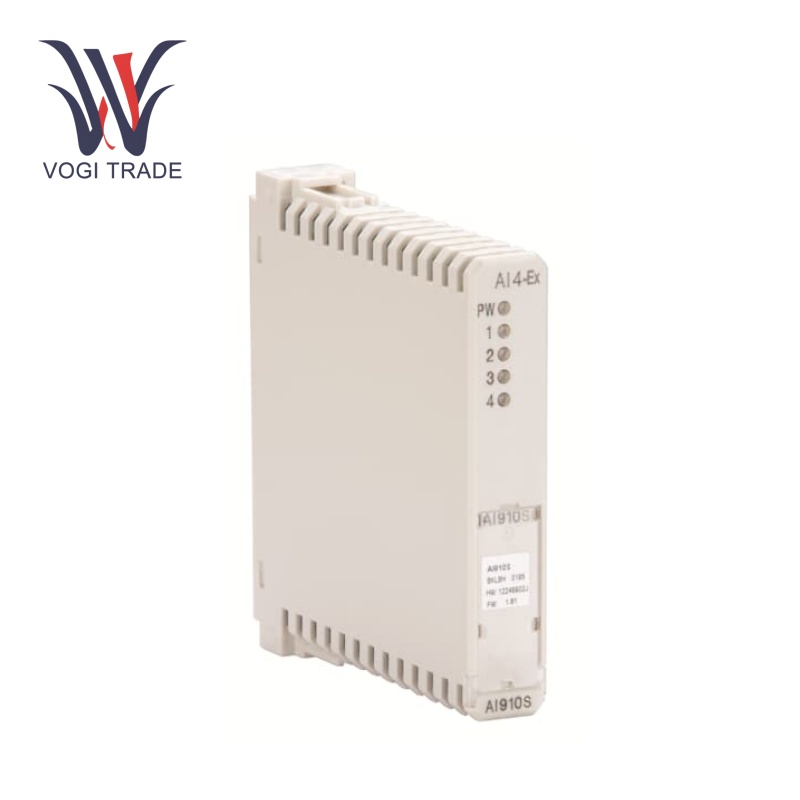

ABB AI910S

Çalışma parametreleri

Giriş Kanalları: dört giriş kanalı

Sinyal işleme: Her kanal 16 bit analog-dijital dönüştürücü ile donatılmıştır.

Güç kaynağı: Modül, bağlı cihazlar için ayrı güç kaynakları ihtiyacını ortadan kaldırarak 4-20 Ma döngüle çalışan 2 telli vericiye güç sağlar.

Çalışma sıcaklığı: -25 ° C ila +70 ° C

Kesinlik: Modül yüksek doğruluk, ±%0.1 sunar.

Ürün Özellikleri

Giriş sinyali alımı: 4-20mA analog giriş modülünün özellikleri, en önemli rolü farklı alan cihazlarından 4-20 mA analog giriş sinyalleri elde etmektir. Bu sinyaller içinde endüstriyel süreçlerde çeşitli fiziksel değişkenler kodlanabilir.

Teşhis yetenekleri: Genişletilmiş AL teşhis özellikleri ile tasarlanmış ABB AI910S. ABB AI910S, giriş sinyallerinde şort ve kırılmalar gibi anomalileri tespit eder. Bu, işlem kontrol sisteminin bütünlüğü için önemlidir. Bununla aynı zamanda, kanallardan birinde kısa bir devre algılanırsa, sistem bilgilendirilebilir ve daha fazla problemi önlemek için düzeltici önlemler alınabilir.

Fazlalık: Güç ve iletişimde fazlalığı destekleyin. Artıklık ekstra bir güvenilirlik katmanı ekler. Bir güç üretim tesisinde, ABB AI910'larda yedekli güç ve iletişim, bir güç kaynağı veya iletişim bağlantısında bir arıza durumunda bile sürekli çalışma sağlayabilir.

Sıcak yapılandırma ve sıcak takas işlevleri: ABB AI910S, çalıştırmada sıcak yapılandırmayı destekler, yani modül tüm sistemi kapatmadan anında yapılandırılabilir. Ayrıca, Sıcak Takas özelliği, sistem hala açıkken modülün değiştirilmesine izin verir.

Analog sinyal alımı: ABB AI910S Modül Akustik Analog Sinyalleri Alan Aygıtlarından Sinyaller ve Kontrol Sistemi tarafından işlemek için bunları dijital bir formata dönüştürür.

Vericiler için güç kaynağı: 4-20 mA döngüle çalışan 2 telli vericiye güç sağlar ve sistem tasarımını kablolamada daha basit ve daha az hantal hale getirir.

Elektriksel izolasyon: Giriş, veri yolu ve güç arasında gelişmiş erişim için elektriksel izolasyon sağlar.

Uygulama aralığı

İşlem kontrolü: Kimyasal, petrokimya ve farmasötik endüstrilerde süreç kontrolü.

Enerji yönetimi: Değerlendirme, enerji üretimi ve dağıtım sistemlerinde enerji tüketiminin yönetimi

Güvenlik Sistemleri:Tehlikeli ortamlarda hassas analog sinyal işleme ihtiyacına dayalı olanlar gibi

Sorun giderme

Teşhis araçları: FDT/DTM tabanlı yapılandırma ve teşhis araçları.

LED Durumu:LED ışıklarıyla belirtildiği gibi modülün durumunu kontrol etmek.

Günlük dosyasıS:Hataların izlenmesi ve analiz edilmesi için sistem hata günlüklerinin ve teşhis mesajlarının raporlanması ve gözden geçirilmesi.

Arıza Tespiti: Modülün gelişmiş tanı yetenekleri, yaygın arızaların kolayca algılanmasına izin verir. Bir giriş sinyalinde bir teşhis kısa veya monitör kırılma tespit edilirse, bir hata işaretlenir.

Sorun Giderme Adımları: Bir hata tespit edildiğinde, ilk adım giriş sinyallerinin fiziksel bağlantılarını kontrol etmektir. Gevşek bağlantılar genellikle sinyal sorunlarına neden olabilir. Bağlantılar iyiyse, ABB AI910'lara bağlı sensörler veya vericiler kontrol edilmelidir. Arızalı olabilirler ve onarılması veya değiştirilmesi gerekebilir. Güçle ilgili sorunlar durumunda, doğru voltaj sağladığından emin olmak için güç kaynağı ünitesi denetlenmelidir.
