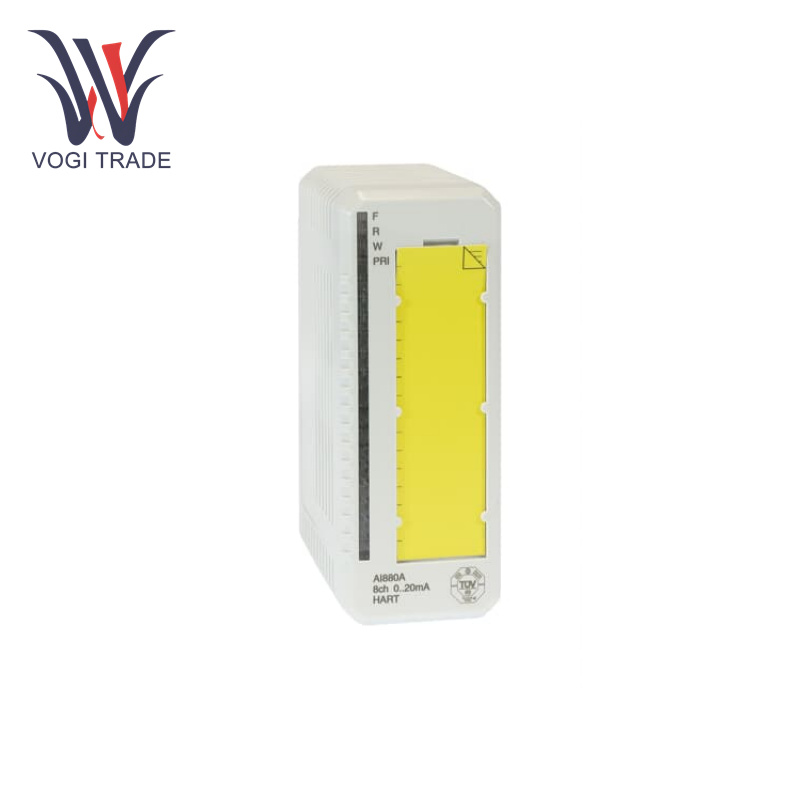

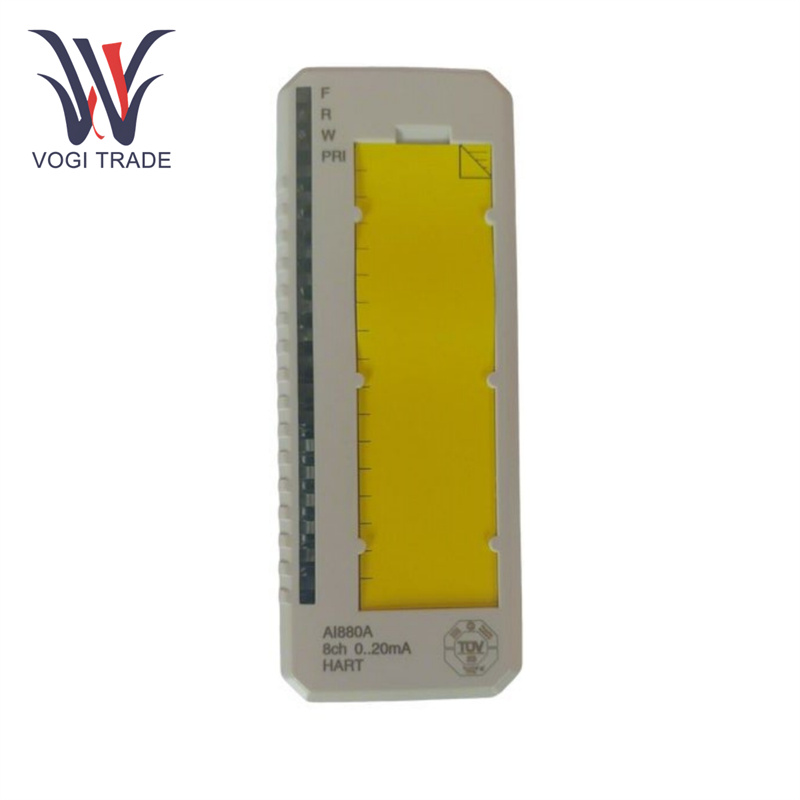

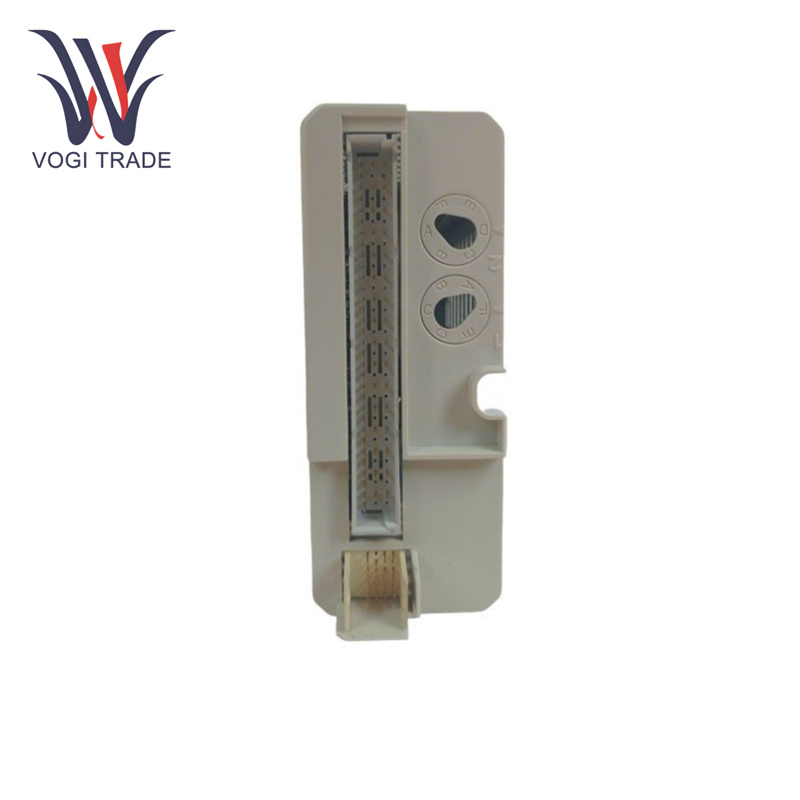

ABB AI880A

Teknik parametres

Kanallar:0 ... 20 mA veya 4 ... 20 Ma tek uçlu tek kutuplu girişleri işleyebilen 8 akım giriş kanalına sahiptir.

Kesinlik:Doğruluk, bu voltaj-frekans dönüştürücü ASABB AI880A'nın önemli bir yönüdür. 12 bit çözünürlük ve 50 ppm/° C'ye kadar sıcaklık kayması ile% 0.1'e kadar doğruluk elde edebilir ve bu da analog sinyallerin doğru ve hassas ölçülmesine izin verir.

İzolasyon:Sekiz kanalın her biri, 50 V dereceli yalıtım voltajı ve 500 V AC dielektrik test voltajı ile modül veri yolundan entegre olarak izole edilir. Bu, karışıklık ve potansiyel hasarı önlemek için elektrik izolasyonuna izin verir.

Güç kaynağı:Modül, +5 V modül veri yolunda 45 mA ve +24 V modül veri yolunda 50 mA (maksimum) güç tüketimi ile 24 V (modül veri yolunda) ile güçlendirilmiştir. Ek olarak, ABB AI880A harici vericilere güç verebilir (maksimum akımı 260 mA ile sınırlıdır).

Özellikler

Destek EvetNgle veya gereksiz yapılandırma:ABB AI880A, farklı sistem gereksinimlerini esnek bir şekilde karşılayabilen ve sistem kullanılabilirliğini ve güvenilirliğini artırabilen tek veya gereksiz yapılandırmayı destekler.

Döngü İzleme DI Fonksiyonu:Döngü izleme DI işlevi ek güvenlik işlevleri sağlar.

Yapılandırılabilir alarm sınırları ve aralıkları:Özelleştirilmiş izleme ve koruma için yapılandırılabilir alan güç çıkışı alarm sınırları ve akım girişinin aşırı/alt sınırları ile çalışır.

Akım sınırlı verici güç kaynağı:Her kanal, normal çalışma ve ekipman korumasını sağlamak için 2 telli veya 3 telli vericileri bağlamak için uygun olan akım sınırlı bir verici güç kaynağı ile donatılmıştır.

Yerleşik Diagnostics gibi özellikler:Yerleşik teşhis ile dahili voltajı, saha gücü girişini ve her kanalın durumunu kontrol edebilirsiniz. ABB AI880A, hızlı sorun giderme ve bakım için ön LED üzerinden modül hatalarını, uyarıları ve kanal hatalarını tanımlayabilir ve rapor edebilir.

XEIX - Hart Doğrudan İletişim:ABB AI880A'nın işlevlerinden biri, gelişmiş teşhis ve parametre konfigürasyonunu sağlayan alan cihazlarıyla akıllı iletişime ek olarak HART'ı uygulamaktır.

Uygulama Kapsamı

Proses Otomasyonu için:DS, sıcaklık, basınç, akış ve sıvı seviyesi gibi süreç değişkenlerini izlemek ve kontrol etmek için kimyasal, petrokimya ve farmasötik gibi endüstrilerde yaygın olarak kullanılır. Doğru ve güvenilir analog giriş ölçümünün faydaları, işlem koşullarını korumak ve doğru ürün kalitesi sağlamaktır.

Güç üretimi:ABB AI880A, enerji santrallerinde jeneratör çıkışından, transformatör koşullarından ve dağıtım sistemlerinden düşük seviyeli akım sinyallerini ölçmek için kullanılabilir ve verimli güç üretimi ve ızgara entegrasyonu için anahtar veriler sağlar.

Tımarhanetçağrı ve üretim:Üretim tesislerinde, mevcut sinyallerin doğru ölçülmesinin üretim süreçlerini doğru bir şekilde kontrol etmek ve izlemek için kritik olduğu motor kontrol, konveyör sistemleri ve robotik kollar gibi uygulamalarda kullanılabilir.

HVAC Sistemleri Aydınlatma Kontrolü ve Enerji Yönetimi:ABB AI880A DDC olmadan bina otomasyonu, bina hizmetlerini akıllıca kontrol etmeye ve optimize etmeye, enerji verimliliğini ve yolcu konforunu artırmak için sensörlerden analog sinyaller elde edebilir.
