ABB AI835

Teknik parametreler

Güç kaynağı:24 VDC

Giriş Voltaj Aralığı:-10 ila +10 V

Giriş Akım Aralığı:-20 +20 var

Giriş Empedansı:10 MΩ

Çıkış Voltaj Aralığı:0 ila 10 V

Çıktı Akım Aralığı:0 20 Ma'dır

Çıktı empedansı:100 oh

Ölçülebilir termokupl türleri:B, C, E, J, K, N, R, S, T

Çözünürlük:15 bit

Kesinlik:Tam ölçeğin ±% 0.1'i

Doğrusallık:Tam ölçeğin ±% 0.05'i

Gürültü:<10 μV rms

Ortak Modu Reddetme Oranı (CMRR):> 120 dB

Çalışma sıcaklığı:-25 ° C ila +70 ° C

Depolama Sıcaklığı:-40 ° C ila +70 ° C

İşlevsel özellikler

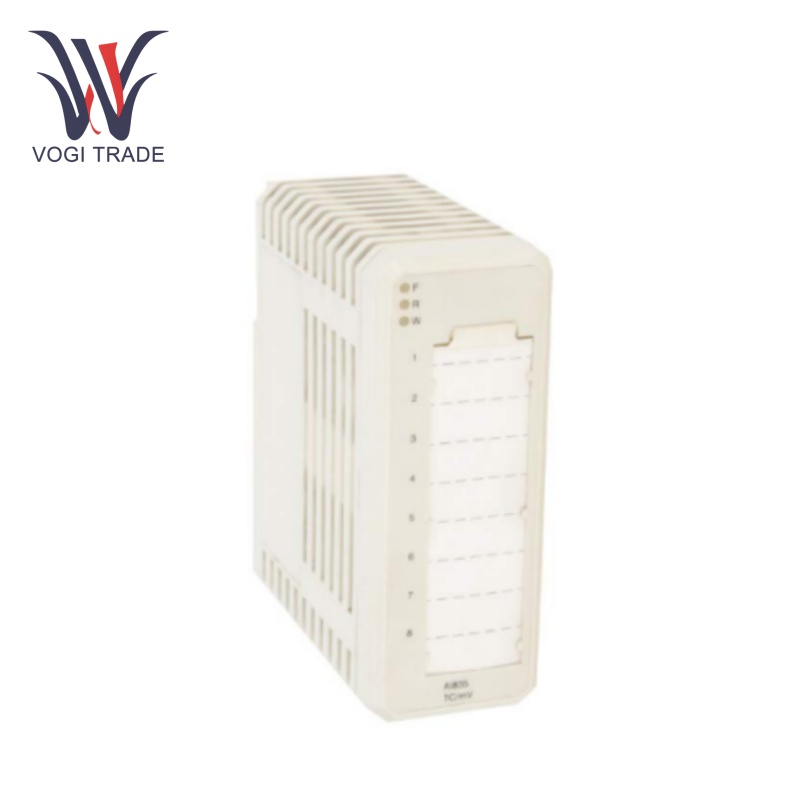

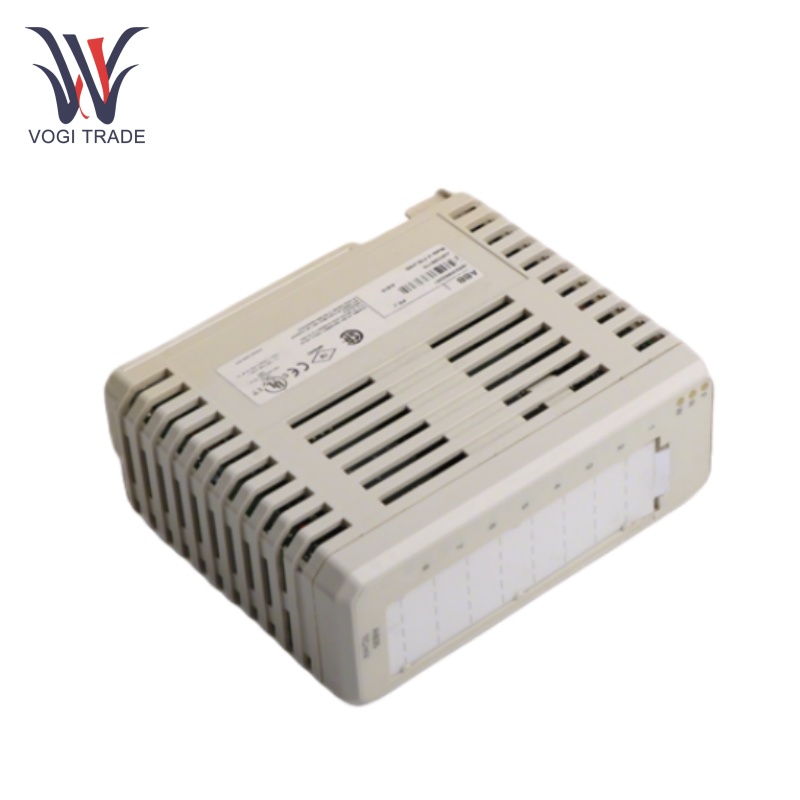

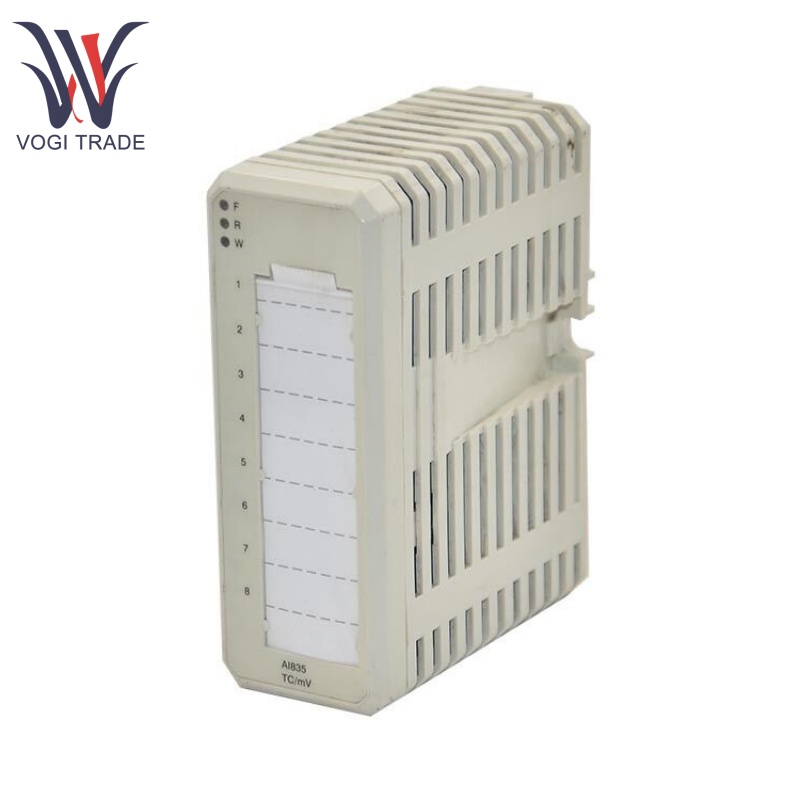

Yüksek hassasiyetli sinyal edinme modülü:ABB AI835 8 kanallı termokuple/MV giriş modülü, hassas termokupl ve diferansiyel girişlerle Millivolt sinyal ölçümü için tasarlanmıştır. Endüstriyel sıcaklık izleme ve mikrovolt düzeyinde sinyal tespiti için optimize edilmiş ±% 0.05 doğruluk için gelişmiş ortak mod gürültü baskısı sunar.

Ölçüm aralığı esnek ve yapılandırılabilir:Her kanal yapılandırılabilir bir ölçüm aralığını destekler, ör. Voltaj aralığı -30 mV ila +75 mV doğrusal olarak ayarlanabilir. 8'e kadar harici termokupl tipini destekleyin: B, C, E, J, K, N, R, S&T tipleri. Esnekliği, modülün çeşitli alanlardaki uygulamaları karşılamak ve sistem tasarımında yüksek düzeyde özelleştirilebilirlik sağlamak için farklı sensör tiplerine uyacak şekilde kolayca uyarlanmasını sağlar.

Ayrıca doğrusallaştırma işlevi de içerir:ABB AI835, yüksek hassas sıcaklık ölçümü elde etmek için termokupl ölçümünde doğru telafi için soğuk bağlantı sıcaklığı ile soğuk bağlantı sıcaklığı ile referans bağlantı (soğuk bağlantı) sıcaklığına entegre eder. Ayrıca modül, termokuplların ve diğer doğrusal olmayan sinyallerin doğrusal çıkışını gerçekleştirebilen ve kontrol sisteminin doğrudan çalıştırılmasına izin verebilen doğrusal bir işlev sağlar.

Giriş bağlantısının tespiti ve çıkış kısa devresinin korunması:ABB AI835, yerleşik giriş bağlantısı kesme algılama fonksiyonuna sahiptir ve sensörün kablolarının gerçek zamanlı olarak bağlantısı kesilip kesilmediğini belirleyerek veri toplama sisteminin güvenilirliğini sağlayarak ve alarmların veya düzeltici önlemlerin tetiklenmesini destekleyebilir. ABB AI835 ayrıca, çıkış devresi kısa olduğunda modülü ve bağlı yükü hasardan koruyan çıkış kısa devre korumasına sahiptir.

Gasrelaxation tasarımı:ABB AI835, elektrik girişiminin ölçüm sinyallerini etkilemesini önlemek için girdi ve çıkış kanalları arasında galvanik izolasyon sağlar. Bu izolasyon tasarımı, devre ayırma nedeniyle elektrik şoku ve ekipman hasarı riskini azaltır, sistem güvenliğini artırırken, aynı zamanda modülü ve diğer ekipmanı elektrik arızalarından korur.

Çok modüllü terminal birimleri (MTU) ile geniş uyumluluk:ABB AI835, TU810, TU812, TU814, TU818, TU830 ve TU833 dahil olmak üzere çok çeşitli MTU modelini destekler. Bu geniş uyumluluk yelpazesi, kullanıcıların sinyal koşullandırma, sonlandırma veya bağlantı seçenekleri gibi ek fonksiyonel özellikler kazanması gerektiğine göre farklı MTU'ları seçebilmeleri için sistemlere entegre olma konusunda çok fazla esneklik sağlar.

Uygulama alanları

Endüstriyel Otomasyon:Çeşitli süreç değişkenlerini izlemek ve kontrol etmek için otomotiv, elektronik ve plastik gibi imalat endüstrilerinde kullanılır. ABB AI835 Bu üretim işlemi, sensör analog sinyallerinin doğru dönüştürülmesiyle elde edilen süreçleri kontrol etmeye ve kalitenin sağlanmasına dayanmaktadır. Elektrik alanı, üretim sürecinde herhangi bir sapma olup olmadığını tespit etmek ve düzeltmek için baskılı devre kartlarının üretiminde voltaj ve akımı ölçmek için de kullanılabilir.

Enerji arzı ve dispaTCH:ABB AI835'ten gelen bu kritik veri toplama, güç üretimini optimize edebilecek, ekipman arızasını önleyebilecek ve enerji üretiminde verimliliği artırabilecek. Trafo merkezleri ve dağıtım noktalarındaki dağıtım ağlarındaki voltaj ve akımı izlemek, ızgara stabilitesini iyileştirmek ve güç kaynağının kalitesini sağlamak için de kullanılabilir.

Çevresel Düzenleme:Çevresel İzleme | Modül, yüksek doğrulukla hassas analog-dijital (ADC) dönüşüm sağlar ve kalite standartlarını karşılamak için su ile tedavi edilen işlem üzerinde doğru kontrol sağlar. Partikül madde, kükürt dioksit ve azot oksitleri dahil olmak üzere kirleticileri ölçen hava kalitesi izleme istasyonlarında sensörlerle entegre edilebilir, bu da çevresel izleme ve düzenlemelere uyum için yararlı gerçek zamanlı veriler sağlar.

Akıllı bina sistemleri ve çevre kontrolü:ABB AI835, bir binanın farklı alanlarında sıcaklık, nem ve hava kalitesini ölçen sensörlerle arayüz oluşturabilir. Bu analog sinyalleri dijital verilere dönüştüren modül, bina yönetim sistemlerinin ısıtma, havalandırma ve klima (HVAC) sistemlerini, aydınlatma sistemlerini ve diğer bina hizmetlerini düzenlemesine izin verir. Enerji tüketimi optimizasyonunu en üst düzeye çıkarırken, sıcaklık ve nem algılama, HVAC sistem ayarlarını, sakinler için rahat bir iç mekan ortamını korumak için gerektiği şekilde otomatik olarak ayarlama gibi durumları kullanın.
