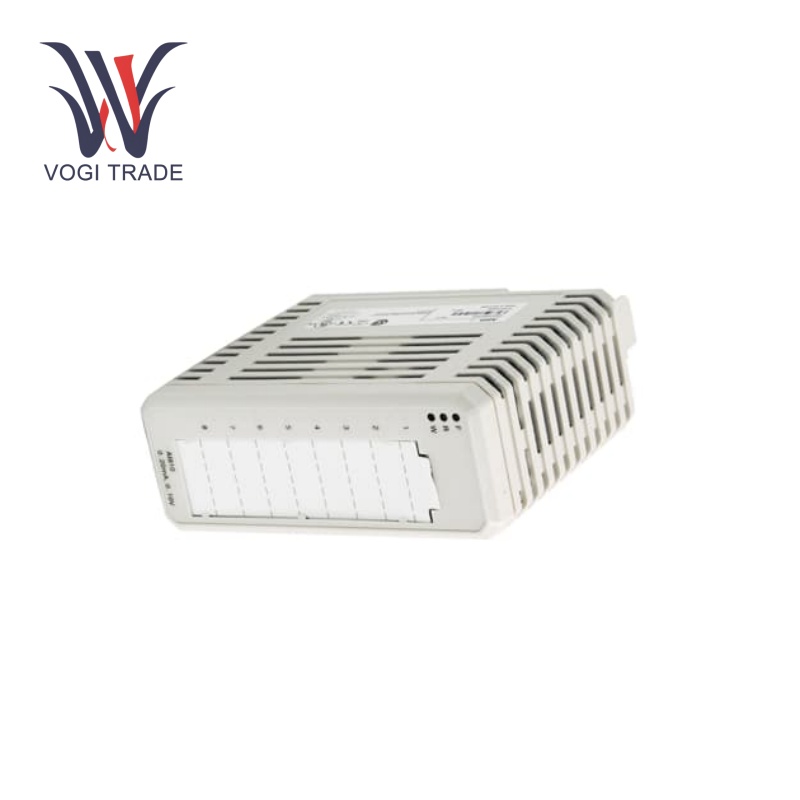

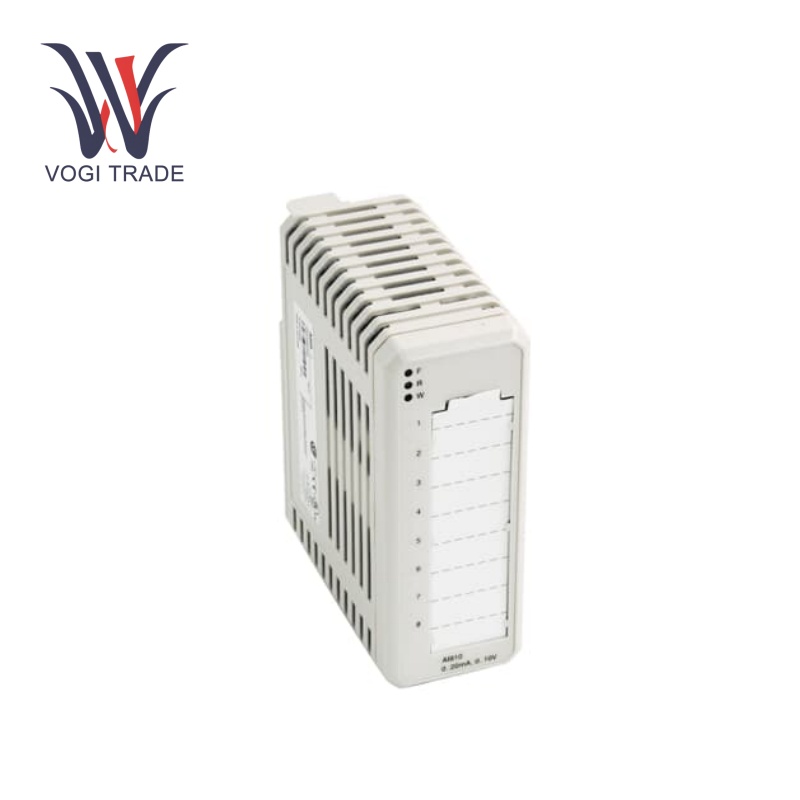

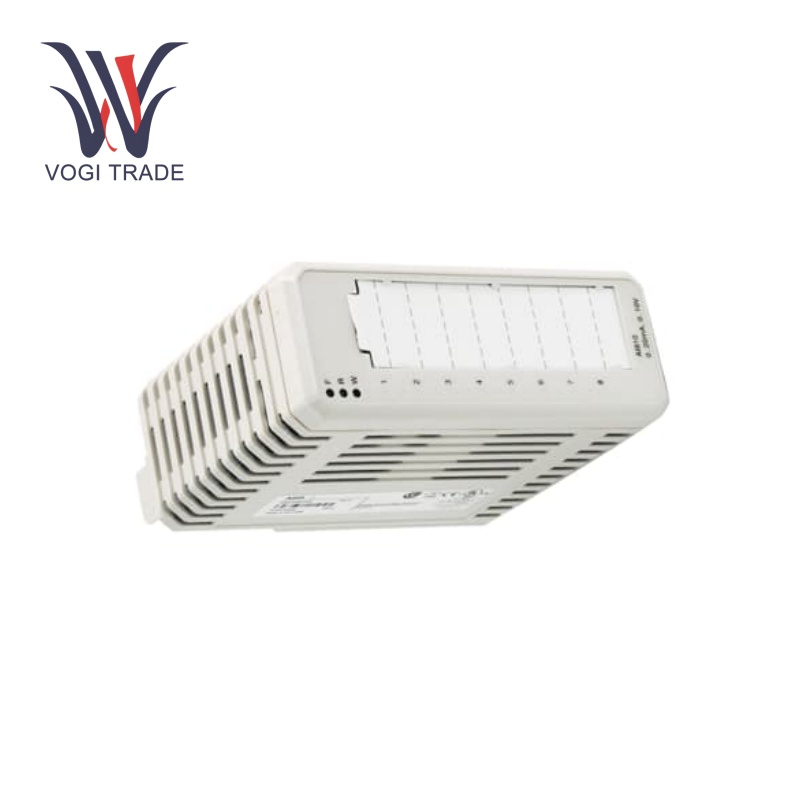

ABB AI810

Teknik parametreler

Sinyal Türü:Destekler 0 ... 20mA, 4 ... 20mA, 0 ... 10V, 2 ... 10V DC, tek uçlu tek kutuplu giriş

Çözünürlük:12 bit

Giriş Empedansı:290K? 230 - 275KO

Alt/Over Menzil:-5, +% 15

Giriş Filtresi:Yükselme süresi 0 - 90% 140 ms'dir

Maksimum giriş voltajı (kayıpsız):30V DC

Güç Tüketimi:1.5W

Çalışma sıcaklığı:0 ila +55 ° C, +5 ila +55 ° C onaylı

Depolamaksıcaklık: -40 ila +70 ° C

Göreceli nem:%5 ila 95, yoğunlaşma yok

PRoteksiyon Seviyesi:IP20

İşlevsel özellikler

Sinyal İşleme Modülü:ABB AI810, voltaj, akım ve diğer analog sinyalleri dijital sinyallere doğru bir şekilde dönüştürmek için gelişmiş sinyal işleme teknolojisini benimser, bu da sonraki bilgisayar işleme için yüksek kaliteli bir veri temelini sağlar. Modül, sinyal işleme, filtreleme, amplifikasyon, örnekleme ve tutma, vb. Sinyal işleme, yüksek hassasiyetli sinyal işleme için endüstriyel otomasyon ihtiyacını sağlamak için filtreleme, amplifikasyon, örnekleme ve tutma vb.

İletişim Fonksiyonu:ABB AI810, akıllı sensörlerle sorunsuz iletişim elde edebilen ve verilerin gerçek zamanlı iletimini ve doğru etkileşimini sağlayabilen HART iletişim protokolünü destekler. Modülün endüstriyel otomasyon sistemine verimli bir şekilde entegre edilmesini sağlar ve aynı zamanda sistemin zeka seviyesini geliştirir.

Giriş Koruması:ABB AI810, PTC dirençini giriş şant direnci olarak benimser ve 30V'a kadar koruyabilir ve aynı analog girişte ayrıca kısa devre koruma fonksiyonuna, ZP veya + 24V'ye kadar koruma vardır, modül anormal koşullar altında güvenli bir şekilde çalışabilir. Koruma mekanizmaları modülü sertleştirir, karmaşık endüstriyel ortamlarda bile güvenilir ve dayanıklı hale getirir.

Tüm featuarındırma:ABB AI810, kurulum ve bakım sürecini büyük ölçüde kolaylaştıran ve sistem kesinti süresini azaltan sıcak aşı işlemini destekleyebilir. Esnek olarak, modülü uygulamanın özel gereksinimlerine göre programlamak ve yapılandırmak için sistemi kullanın ve çeşitli uygulamaları karşılayın. Bu yüksek derecede özelleştirilebilirlik, ABB AI810'un kendisini sistemin daha iyi kontrolünü ve çok yönlülüğünü sağlayan çeşitli endüstriyel altyapının gereksinimine uyarlamasına izin verir.

Uygulama alanları

Endüstriyel Otomasyon:ABB AI810, farklı proses değişkenlerini korumak ve işlemek için çeşitli endüstrilerde (kimyasal işleme, petrol ve gaz, yiyecek ve içecek) kullanılır. Sensör analog sinyallerinin doğru dönüşümü, ürün kalitesi ve güvenliği için doğru üretim süreci kontrolünü kolaylaştırır.

Kontrol iletimi ve elektriğin dağılımı:ABB AI810, çeşitli analog sinyallerin nihai çıktısını ve geri bildirimlerini doğru bir şekilde dönüştürebilir, böylece gerçek zamanlı optimize edilmiş elektrik üretimi ve ızgara stabilitesinin kontrolü, ekipman arızasını önlemek için ilgili kararlar verebilir. Her trafo merkezinin voltajını ve akımını ve dağıtım ağındaki her dağıtım noktasını izleyebilir, güç kalitesi sorunlarının tespit edilmesine ve çözülmesine yardımcı olabilir.

Çevresel İzleme:ABB AI810 genellikle su arıtma tesisleri, hava kalitesi izleme istasyonları ve atık yönetimi tesisleri gibi çevresel izleme uygulamalarında kullanılır. Çevresel değerlendirme ve düzenleyici uyum için gerçek zamanlı veriler doğru ADC dönüşümü ile sağlanmaktadır.

Akıllı Bina Entegre Sistemleri:Akıllı bir binadaki ısıtma, havalandırma ve klima (HVAC) sisteminin, aydınlatma sistemlerinin ve diğer hizmetlerin modülasyonunu sağlar. Analog sinyaller dijital verilere dönüştürüldüğünde, bu, yukarıda belirtilen sistemler tarafından iç mekan ortamının konforuna uyum sağlamak için enerji kullanımının ayarlanmasına neden olacaktır.
